Zaznaczanie i modyfikacja otworów belek

Modyfikuj pojedynczy otwór

1. Skorzystaj z jednej z poniższych procedur:

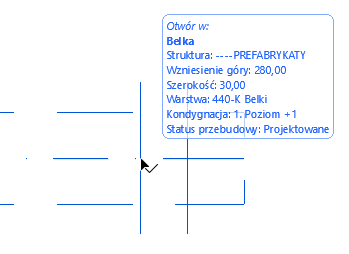

   • Sprawdź, czy narzędzie Strzałka jest aktywne i kliknij środek otworu.
   • Jeśli aktywne jest jakiekolwiek inne narzędzie, przytrzymaj Shift i kliknij w środek otworu.

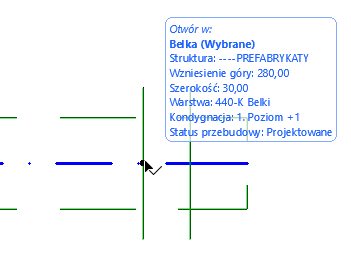

   Teraz wybrano otwór.

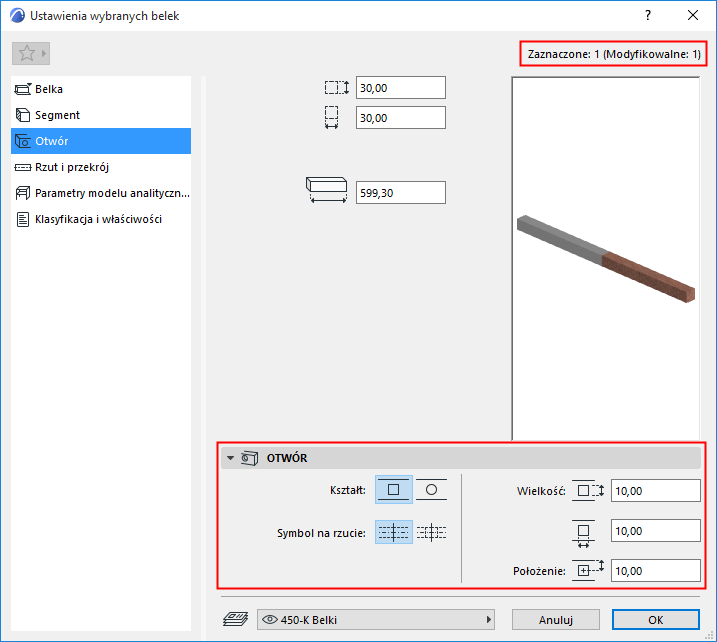

2. Otwórz panel Otwór w Ustawieniach wyboru belki, aby zmienić kształt i rozmiar otworu (lub użyj poleceń dostępnych w Palecie Info).





• Kształt: Prostokątny, Okrągły
• Symbol na rzucie: Wybierz symbol na rzucie: pokaż obrys lub tylko oś
• Rozmiar: Wpisz szerokość i wysokość otworu. Dla otworów okrągłych wpisz średnicę.
• Położenie: Odległość od środka otworu od powierzchni górnej belki.

Modyfikuj wszystkie otwory

1. Zaznacz belkę. Zaznaczone zostaną również wszystkie otwory belki.

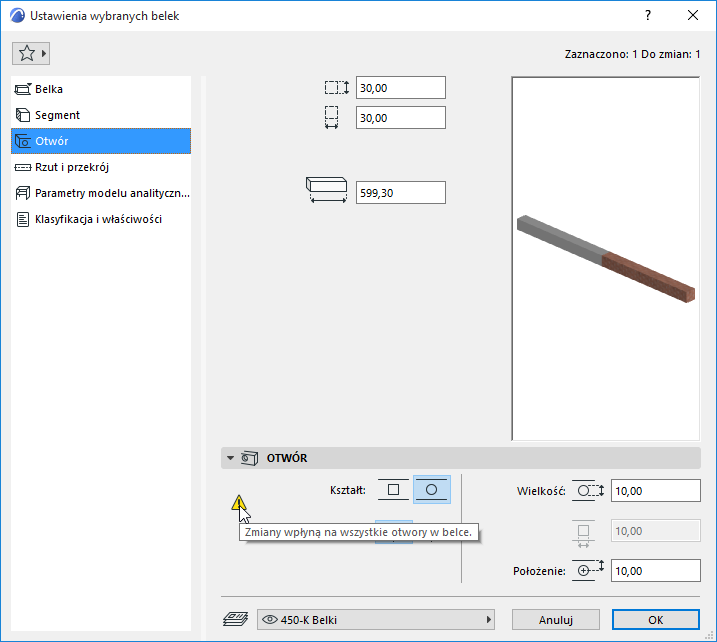

2. Otwórz panel Otwór w Ustawieniach wyboru belki, aby zmienić wszystkie otwory belki jednocześnie (lub użyj poleceń dostępnych w Palecie Info).





Przesuń otwór belki graficznie

• Przesuń otwór w bok wzdłuż belki (Rzut lub 3D)
• Przesuń otwór w górę lub w dół wzdłuż osi Z (3D)





Otwory w zaokrąglonych belkach

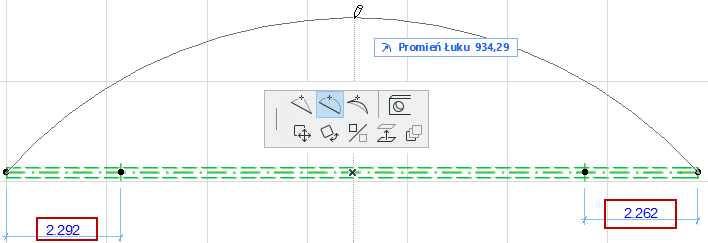

Załóżmy, że wstawiliśmy otwory w prostej belce (w określonych odległościach od krańców belki) a następnie zakrzywiliśmy belkę, jak pokazano na rysunku poniżej.

Za pomocą okna dialogowego Położenie otworów można wybrać jak ustawić nowe położenie otworów w zaokrąglonej belce:

Zachowaj odstęp  Mierzone odległości otworów od najbliższego zakończenia belki (mierzone wzdłuż środkowego łuku belki) pozostają bez zmian.

Zachowaj proporcje Otwory pozostają proporcjonalnie w tej samej odległości od zakończeń belki co poprzednio.
