Dach dwuspadowy

  1. Narysuj obrys rzutu budynku (np. ściany zewnętrzne).
  2. Uruchom narzędzie Dach i użyj metody konstrukcji dachu wielopołaciowego oraz metodę geometrii dachu dwuspadowego (można to odnaleźć w oknie wyskakującym obok metody geometrii narożnika).

  3. W Ustawieniach dachu zmień główne parametry dachu (np. nachylenie, wysunięcie okapów).
  4. Kliknij dwukrotnie, aby wstawić prostokątną linię odniesienia dachu.

    CreateGable1.png     CreateGable2.png

  5. Utworzony dach dwuspadowy stanowi jeden element dachu wielopołaciowego.


Obejrzyj wideo

Zmień połać dachu w kalenicę

W Oknie 3D:

  1. Zaznacz dach wielopołaciowy:
  2. Odnajdź linię odniesienia połaci dachowej, którą chcesz zamienić na kalenicę.
  3. Kliknij, aby wyświetlić paletę pomocniczą i wybierz opcję Ustawień płaszczyzny użytkownika.
  4. W wyświetlonym oknie dialogowym, wybierz Kalenicę, aby określić zaznaczoną płaszczyznę jako kalenicę.


Inna metoda:

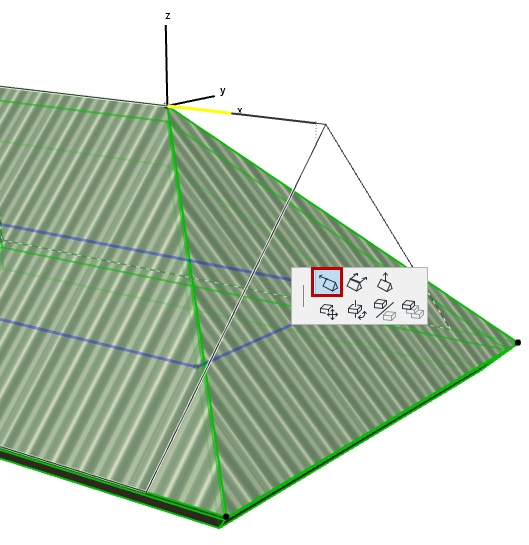

  1. W oknie 3D wybierz punkt końcowy krawędzi dachu.

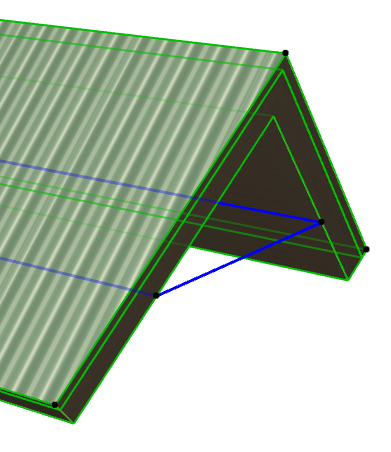

  2. Z palety pomocniczej użyj opcji Rozciągnij kalenicę, aby przeciągnąć punkt końcowy krawężnicy do momentu aż połać na tym końcu stanie się pionowa. (Kursor przyklei się w położeniu pionowym dla ułatwienia.)

    RidgetoGable.png   RidgetoGable2.png
