Dach naczółkowy

Dach naczółkowy jest podobny do dachu mansardowego, ale po obu stronach ma kalenice.

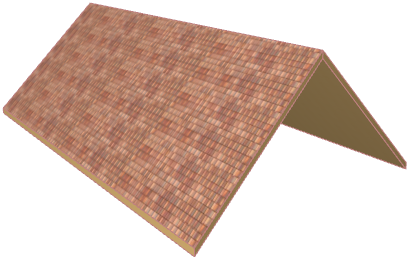

  1. Należy zacząć od dachu dwuspadowego.

  2. Zaznacz dach.

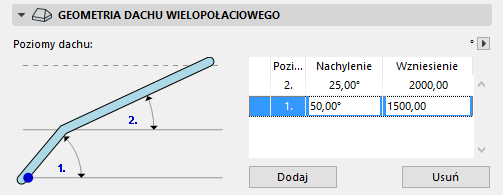

  3. W panelu geometrii dachu wielopołaciowego w Ustawieniach dachu, kliknij Dodaj, aby dodać nowy poziom dachu.

  4. Dostosuj nachylenie dla każdego poziomu. Pierwszy, bardziej stromy poziom powinien wynosić 50 stopni. Górny, bardziej płaski poziom, powinien mieć 25 stopni nachylenia.
  5. Dostosuj wzniesienie do poziomu 1, aby kończył się (a poziom 2 rozpoczynał) na wysokości 1500 mm.

  6. W panelu Model w Ustawieniach dachu, dobierz odpowiednio wykończenia.

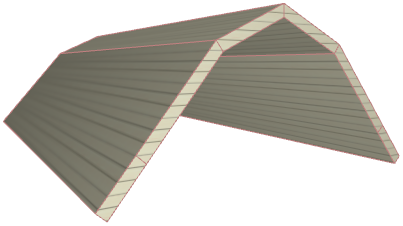

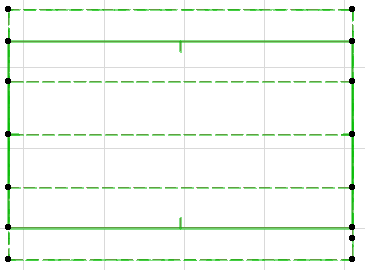

  7. Kliknij OK, aby zamknąć Ustawienia dachu. Dach naczółkowy jest gotowy. Dodatkowy poziom dachu jest oznaczony na rzucie przerywaną linią.

    MultilevelRoof.png   MultilevelRoof3D00164.png
