Uwaga:Użytkownicy MEP Designera: Używaj zastępowania graficzne w przepływach pracy obejmujących Archicad. W MEP Designer ustawienia Zastąpienia graficznego nie będą widoczne dla niektórych elementów. W przypadku elementów architektonicznych (wyświetlanych w MEP Designer z szarym zastąpieniem) można użyć Reguł zastąpień grafiki, aby ustawić różne wartości przezroczystości dla każdego typu elementu.
Użyj Zastępczych ustawień grafiki, aby zastosować skonfigurowany wygląd (kolor, wypełnienie) do elementów modeli według widoków, tak aby te informacje były widoczne na pierwszy rzut oka.
Na przykład:
Wyświetlaj elementy w różnych kolorach w zależności od Statusu przebudowy
Wyświetlaj wszystkie ściany gipsowe na niebiesko
Podświetl grupę stref należących do jednej grupy (np. strefy nieogrzewane)

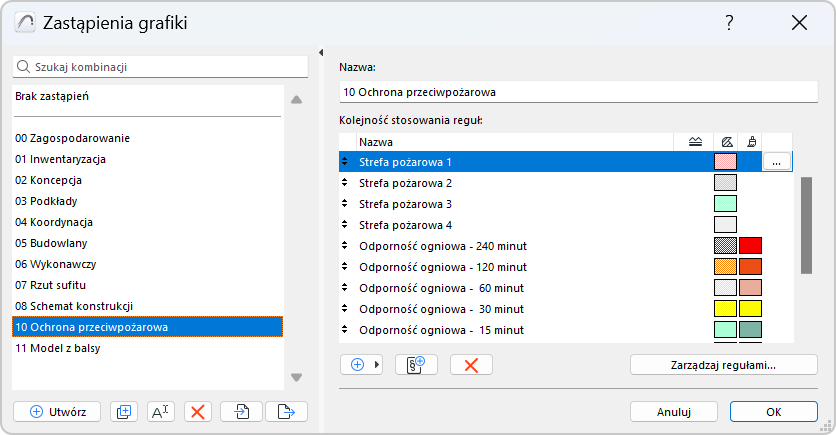

Podświetl wszystkie elementy o danej izolacyjności akustycznej lub odporności ogniowejRysunek 1. Strefy według Odporności ogniowej

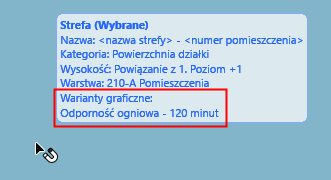

W etykiecie Info elementu wyszczególnione są reguły zastąpień graficznych obowiązujące dla tego elementu, jeśli takie istnieją:
Zastosuj reguły zastąpień graficznych
Zastąpienie graficzne można przypisać do elementu na dwa sposoby:
Poprzez Wariant graficzny: Kombinacja zastąpień graficznych to zbiór reguł zastąpień graficznych, zastosowanych w określonej kolejności do elementów, które spełniają kryteria tych reguł.
WedługEtapu przebudowy: Etap przebudowy określa, które elementy (według Statusu przebudowy) powinny być wyświetlone zgodnie z zastąpieniem
Kombinacja zastąpień graficznych i Etap przebudowy są zapisywane wraz z ustawieniami każdego widoku. W każdym widoku najpierw stosowane są Reguły zastąpień graficznych. Reguły stosowane przez Etap przebudowy posiadają najniższy priorytet.
Wyjątek: Nie można skonfigurować ustawienia Kombinacja zastępowania graficznego lub Filtra renowacji dla widoków, które oparte są o znaczniki Rysunku, Przebudowania ręcznego przekroju lub elewacji.
