Utwórz Niezależny Przekrój

Uwaga: Opisana procedura jest identyczna w przypadku Niezależnych Elewacji.

“Niezależne” Przekroje, posiadające Znacznik lub pozbawione Znacznika, mogą być tworzone w niektórych oknach. Są to Widoki Projektu nie oparte o Model; w Nawigatorze są one określone jako "Niezależne" Widoki Projektu.

W Niezależnym przekroju, można użyć narzędzi 2D, aby utworzyć nową zawartość. Możesz również przenieść elementy 2D z Podrysu (za pomocą poleceń Kopiuj/Wklej) w celu dalszej edycji.

Aby utworzyć nowy Niezależny Przekrój bez Znacznika, użyj polecenia “Utwórz Nowy Niezależny Przekrój”. Polecenie to spowoduje utworzenie nowego Widoku Projektu nie posiadającego Znacznika, ale wymienionego w Nawigatorze.

Polecenie to jest dostępne:

  • poprzez menu kontekstowe elementu Przekroju w Mapie projektu Nawigatora. Kliknij prawym przyciskiem myszy ten element i wybierz z menu kontekstowego polecenie „Nowy niezależny przekrój”

  • w menu Dokument > Narzędzia Dokumentacji

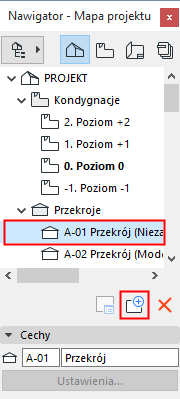

  • poprzez kliknięcie ikony Nowy widok projektu u dołu Mapy projektu palety Nawigator, jeśli w Mapie projektu zaznaczono Przekrój.


Jeżeli zajdzie potrzeba aby ten Niezależny Widok Projektu był Połączony ze Znacznikiem, wstaw nowy Połączony Znacznik do Projektu i połącz go (“Odniesienie Znacznika do”) z istniejącym Niezależnym Przekrojem.
