Elewacje

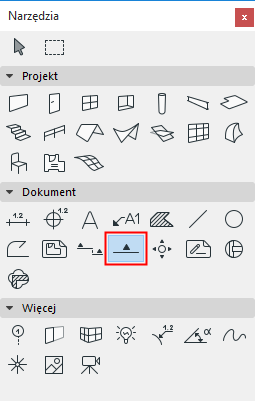

Narzędzie to tworzy okna projektu wzniesień oraz połączone lub niepołączone znaczniki wzniesień.



W przeciwieństwie do Przekrojów:

  • Elewacje nie służą do "krojenia" modelu; służą raczej do tworzenia widoków modelu obserwowanego z dużej odległości.
  • Opcja "Głębokość Zerowa" dla poziomego zasięgu Elewacji nie jest dostępna.
  • Znaczniki Elewacji różnią się od Znaczników Przekrojów; opcje związane ze Znacznikami są inne dla Elewacji niż dla Przekrojów.
  • W przeciwieństwie do linii przekrojowej, linia Elewacji jest elementem ekranowym i nie jest wyświetlana na Arkuszach.

    Zobacz Wyświetlanie Linii Zasięgu Znacznika.

Pozostałe cechy narzędzia Elewacja są identyczne jak narzędzia Przekrój.

  • Aby utworzyć Elewację musisz wstawić Znacznik Źródłowy Elewacji w oknie Rzutu.
  • Powstały Widok Projektu ma określony status (Model lub Rysunek), który decyduje o metodzie jego przebudowania .
  • Panel Wygląd modelu w oknie dialogowym Ustawienia elewacji pozwala określić sposób wyświetlania Okna projektu w Elewacji, natomiast panele Znacznik i Odnośnik odpowiadają za zawartość i wygląd znacznika Elewacji.
  • Połączony Znacznik Elewacji nie tworzący Widoku Projektu może być wstawiony do jednego z następujących okien: Rzut, Przekrój, Elewacja, Rozwinięcie Ścian, Dokument 3D, Detale lub Obszar 2D.
  • Można również wstawić Niepołączone znaczniki elewacji.

Przemieszczanie Znaczników Elewacji

Ta opcja jest dostępna tylko dla Znaczników Elewacji i Rozwinięć Ścian.



Zaznacz linię Elewacji; Znacznik zostanie zaznaczony i będzie przy nim wyświetlany wierzchołek.

Kliknij ten wierzchołek i z palety pomocniczej wybierz funkcję Przesuń Znacznik elewacji aby przemieścić Znacznik do nowego położenia.

Położenie Znacznika względem linii Elewacji pozostanie stałe nawet podczas jej przesuwania lub obracania.
