Wyświetlanie linii znaczników i zasięgu znaczników Rozwinięcia ścian

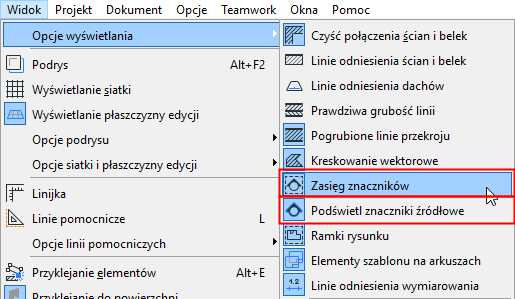

Można zmienić sposób wyświetlenia linii/zasięgu Rozwinięcia ścian używając niżej opisanych opcji w menu Widok > Opcje wyświetlania:

  • Zasięg Znaczników: wyświetla linię zasięgu rozwinięcia ścian i linię obrysu pomieszczenia
  • Podświetl Znaczniki Źródłowe: wyświetla podświetlenie, które określa zasięg widoku projektu. Kolor wypełnienia może zostać zdefiniowany w oknie dialogowym Opcje > Środowisko pracy > Opcje ekranowe.

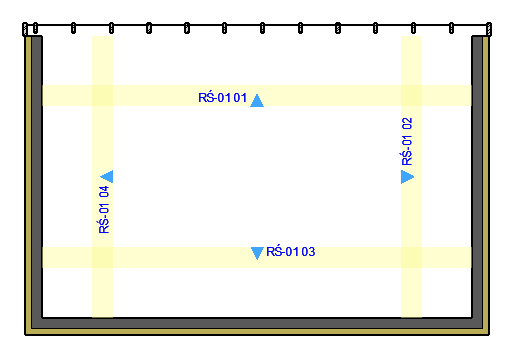

Zasięg znaczników Wł. (Ograniczony widok rozwinięcia ścian)

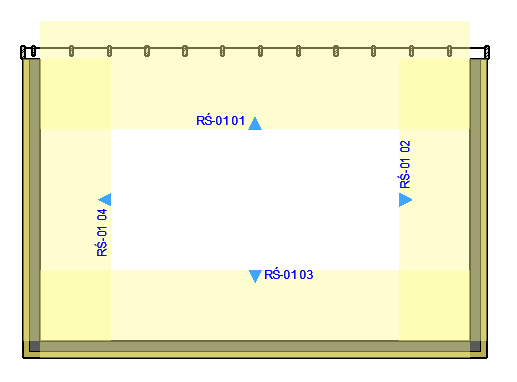

Zasięg znaczników Wł. (Nieskończony widok rozwinięcia ścian)

Edytuj Obrys pomieszczenia

  1. Zaznacz RŚ lub Grupę RŚ:
    Uwaga: Jeżeli Grupa RŚ korzysta z jednego wspólnego znacznika, to zaznaczenie znacznika spowoduje zaznaczenie całej Grupy RŚ.
  2. Do edycji linii użyj poleceń z palety pomocniczej.
    Uwaga: Wstawienie nowego węzła spowoduje utworzenie nowego widoku RŚ.
