Utwórz Niezależny detal
Niezależny detal to rysunek, którego zawartość tworzysz ręcznie, rozpoczynając od pustego Widoku Projektu. W widoku tym możesz dodać elementy za pomocą narzędzi 2D, wkleić obiektu lub elementy rysunkowe z innych okien.
Nie jest on generowany na podstawie istniejących elementów konstrukcyjnych projektu, a zatem zmiany dokonane w innych oknach nie wpływają na jego zawartość.
Niezależny detal jest przydatny podczas tworzenia rysunków elementów, których nie ma bezpośrednio w modelu a muszą się znaleźć w dokumentacji, np. detal ogrodzenia.
Wszystkie Rysunki Niezależnych detali stanowią część struktury Nawigatora. Rysunki te mogą być Oznaczone i Nieoznaczone: Oznaczone Niezależne detale posiadają odpowiadający im Znacznik Detalu znajdujący się, w jednym z okien projektu. Detale Nieoznaczone nie posiadają takiego Znacznika, są jednak Widokami Projektu, które można otworzyć poprzez Nawigatora.
Utwórz Niezależny detal posiadający Znacznik
- W oknie dialogowym Ustawień Detal lub w palecie Info wybierz opcję “Utwórz nowy Widok Projektu.”
- Zdefiniuj Odniesienie dla Znacznika:
Informacja o połączeniu będzie wyświetlana w polu "Odniesienie do:".
Po wstawieniu Znacznika i utworzeniu Detalu możesz w dowolnym momencie zmienić dane Znacznika.
- Aby wstawić oznaczony Niezależny detal, wybierz pierwszą ikonę metody geometrii (Brak obrysu) w palecie Info, a następnie wskaż położenie Znacznika Detalu na planie.
- Nowy Widok Projektu ("Niezależny oznaczony Detal") zostanie utworzony i umieszczony w folderze Detale, w Mapie Projektu palety Nawigatora. Ten Widok Projektu nie będzie oparty o model.
Aby otworzyć Niezależny detal, dwukrotnie kliknij jego nazwę w Nawigatorze lub wybierz polecenie “Otwórz rysunek detalu” z menu kontekstowego Znacznika. W oknie Niezależnego detalu możesz używać dowolnych narzędzi rysunkowych, wstawiać obiekty, teksty i etykiety lub wklejać inne rysunki.
Utwórz Niezależny detal nie posiadający Znacznika
Użyj polecenia Nowy niezależny detal z jednego z następujących miejsc:

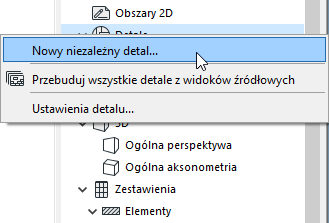

- Menu kontekstowe detalu lub folderu zawierający detale w Mapie projektu Nawigatora
- Ikona Nowy widok projektu u dołu Mapy projektu w Nawigatorze, jeśli zaznaczono Detal lub folder zawierający detale
- Polecenie Dokument > Narzędzia dokumentacji > Utwórz niezależny detal.
Niezależne nieoznaczone detale są wyświetlane w Nawigatorze, jednak nie posiadają Znacznika.
Później, w razie potrzeby, można dołączyć Niezależny detal do znacznika: wstaw połączony znacznik i wskaż znacznik Detalu.
