Informacje o elemencie

Paleta Informacje o elemencie wyświetla informacje (np. właściwości, wymiary) dotyczące elementów zaznaczonych w oknie Rzutu. (Paleta dostępna jest w menu Okna > Palety > Informacje o elementach.)

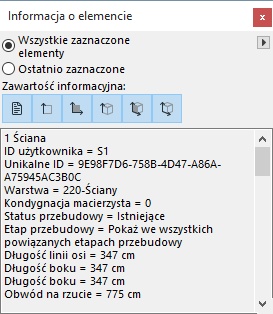

Wybierz jedną z opcji: Wszystkie zaznaczone bądź Ostatnio zaznaczone, aby określić, które z elementów będą brane pod uwagę.

Przyciski Zawartość informacyjna w górnej sekcji palety określają jakie informacje będą wyświetlane. Jeżeli żaden z przycisków nie jest wciśnięty, zostanie wyświetlona tylko ilość i typ zaznaczonych elementów.

Sześć przycisków odpowiada za wyświetlanie (licząc od lewej):

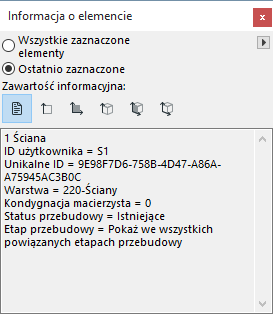

  • Klasyfikacje i właściwości

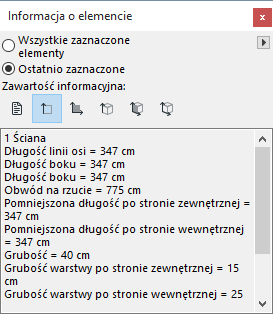

  • Długości, obwodu oraz grubości

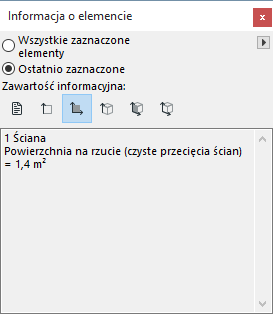

  • Powierzchni zajmowanej przez elementy

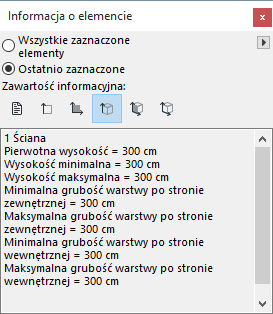

  • Wysokości

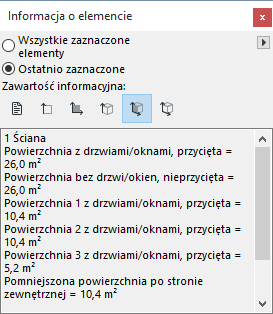

  • Wartości powierzchni

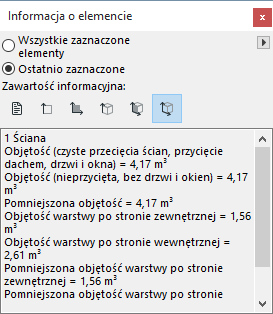

  • Objętości

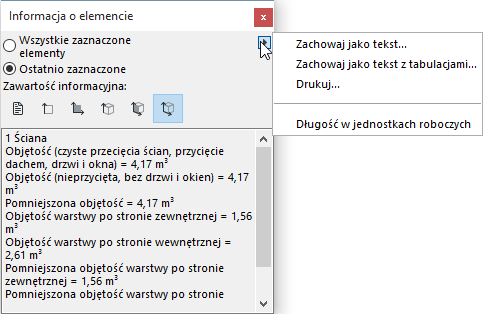

Użyj rozwijanych opcji w prawym górnym rogu palety, aby zachować bądź wydrukować wyświetlone dane.
