Wymiarowanie promienia łuku
Wymiar promienia składa się z dwóch elementów: linii wymiarowej (wskaźnik) i tekstu.
- Kliknij element łukowy.

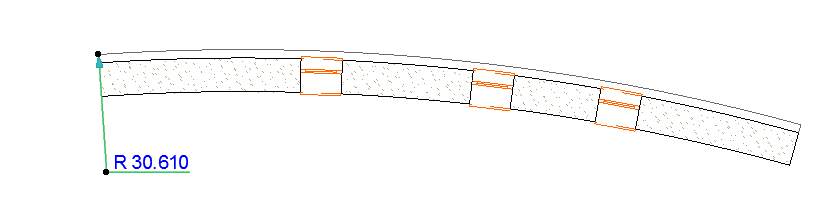

- Narysuj linię wymiarową kierując ją w stronę środka tego elementu lub na zewnątrz. Wymiarowanie promienia może być zastosowane tylko do elementów łukowych.
- Kliknij ponownie, aby wstawić tekst zawierający wartość promienia.
Orientację tekstu można zdefiniować w oknie Ustawień Wymiarowania promienia. (Zobacz poniżej.)
Rozciągnij lub przenieś wymiarowanie promienia
Możesz również dopasować położenie wstawionego wymiarowania promienia łuku za pomocą palety pomocniczej:

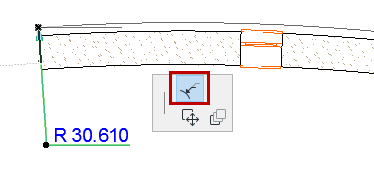

Funkcja Rozciągnięcie wymiaru promienia pozwala wydłużyć linię wymiarową.

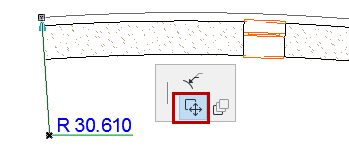

Jeżeli chcesz przesunąć wymiarowanie użyj funkcji Przesuń.
