Edytuj długość linii pomocniczej

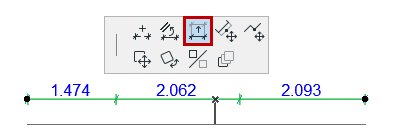

Edytuj długość wszystkich linii odniesienia

  1. Zaznacz cały łańcuch wymiarowania (kliknij “aktywny punkt” na linii wymiarowej).
  2. Wyświetl polecenie Edycja długości linii odniesienia z palety pomocniczej
  3. Przeciągnij kursor do żądanego położenia.

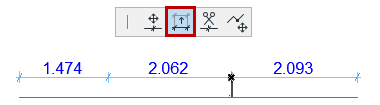

Zmień Długość jednej Linii odniesienia

  1. Zaznacz punkt wymiarowania.
  2. Z Palety pomocniczej wybierz polecenie Zmień długość linii odniesienia.

  3. Przeciągnij zaznaczoną linię odniesienia wybranego punktu w nowe położenie.

Uwaga: Aby wybrać styl linii odniesienia, użyj: Linia pomocnicza i rozszerzenie w Ustawieniach wymiarowania liniowego.
