Panel Szczegóły wymiarowania

Wyświetlaj również Wysokość otworów

 Zaznacz to pole jeśli chcesz aby znacznik wymiarowania wyświetlał wysokość otwory wraz z szerokością. Jeśli zaznaczysz to pole, musisz wybrać jeden z trzech przycisków wyboru po prawej stronie aby określić sposób wyświetlania wysokości:

• Zawsze z Powiększeniem Otworu: W Wysokości musisz uwzględnić pionowy standard otworu, jeśli taki istnieje.
• Zawsze bez Powiększenia Otworu Nie uwzględniaj żadnego powiększenia podczas obliczania wyświetlonej Wysokości.
• W zależności od szerokości: Jeśli wymierzona Szerokość uwzględnia powiększenie otworu, pokaż wysokość z powiększeniem. Jeśli wymierzona Szerokość nie obejmuje powiększenia, nie uwzględniaj powiększenia w wyświetlonej wysokości.

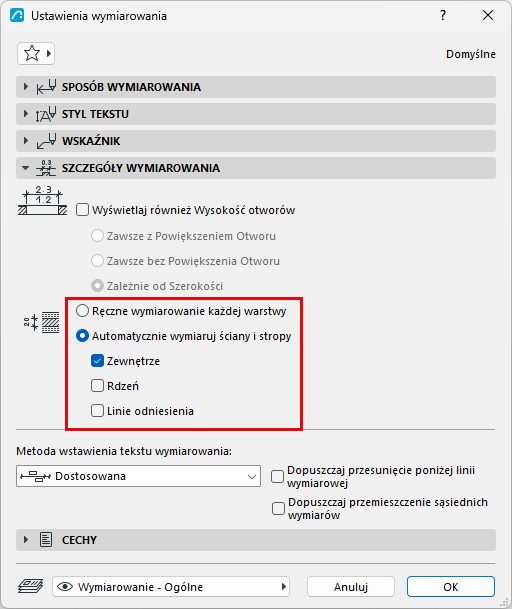

Wymiarowanie komponentów elementów złożonych i profilowych

• Używając metody Ręcznej, kliknij punkty końcowe każdej warstwy po kolei, a następnie wstaw wymiar.





• Używając metody Automatycznej kliknij punkty wymiarowania wstawione na powierzchniach i/lub liniach odniesieniach, w zależności od opcji zaznaczonych poniżej (co najmniej jedna kategoria musi być zaznaczona)
• Zewnętrze
• Rdzeń
• Linie odniesienia

Metoda Automatyczna działa dla Ścian na rzucie oraz Ścian i Stropów w przekroju.

Zobacz także Wymiarowanie grubości ściany lub stropu.

Komentarz:

• Na Rzucie, rdzeń (rdzenie) elementu profilowego zostanie zwymiarowany wzdłuż przeciętego fragmentu.
• W Przekroju, rdzeń (rdzenie) elementu profilowego zostaną zwymiarowane według prostokąta obrysu.
• Po dokonaniu edycji struktury złożonej lub profilu w taki sposób, by nie posiadała rdzenia, wymiar rdzenia zostanie automatycznie zamieniony na wymiar pełnej grubości Ściany/Stropu.

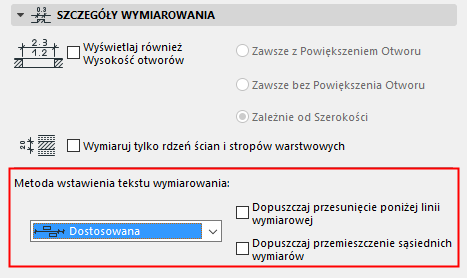

Metoda wstawienia tekstu wymiarowania

Za pomocą tych opcji określ sposób ustawienia Tekstu wymiarowania jeśli jest on zbyt ściśnięty.

• Klasyczna: Algorytm stosowany w starszych wersjach Archicada.

Teksty wymiarowania wstawiane są w poziomie, pośrodku mierzonego segmentu.

• Jeśli brakuje miejsca, Teksty wymiarowania obracane są na bok, aby były bardziej czytelne. Sąsiadujące teksty wymiarowania również są obracane.
• Jeśli nie ma miejsca na wykonanie obrotu, są one ustawiane pionowo, rzędami.





• Elastyczny (domyślnie): Ta metoda jest bardziej zaawansowana niż Klasyczna: wprowadza zmiany automatycznie, nawet jeśli tekst został przesunięty ręcznie lub składa się z kilku wierszy.
• Teksty wymiarowania wstawiane są w poziomie, pośrodku mierzonego segmentu.
• Jeśli miejsce jest zbyt wąskie, teksty wymiarowania obracane są na bok. (Sąsiadujące teksty pozostają na miejscu.)
• Jeśli nie ma miejsca na wykonanie obrotu, są one ustawiane pionowo, rzędami.





Przy tej metodzie dostępne są dwie dodatkowe opcje:

• Dopuszczaj przesunięcie poniżej linii wymiarowej: W ramach modyfikacji, teksty mogą być wyświetlane poniżej lub powyżej linii wymiarowania.





• Dopuszczaj przemieszczenie sąsiednich wymiarów: Kiedy tekst wymiarowania zostaje obrócony na bok, sąsiadujące z nim teksty mogą również zmienić położenie (do środka pozostałego miejsca).

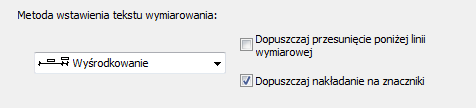

• Wyśrodkowanie:
• Teksty wymiarowania wstawiane są w samym środku mierzonego segmentu. Nie zostaje on obrócony na bok.
• W przypadku braku miejsca położenie tekstu zmienia się na pionowe.









• Dopuszczaj przesunięcie poniżej linii wymiarowej: W ramach modyfikacji, teksty mogą być wyświetlane poniżej lub powyżej linii wymiarowania.
• Dopuszczaj nakładanie na znaczniki: Teksty mogą nachodzić na znaczniki wymiarowania. (Jeśli ta opcja jest wyłączona, teksty będą ustawiane pionowo, aby uniknąć nachodzenia na znaczniki.)

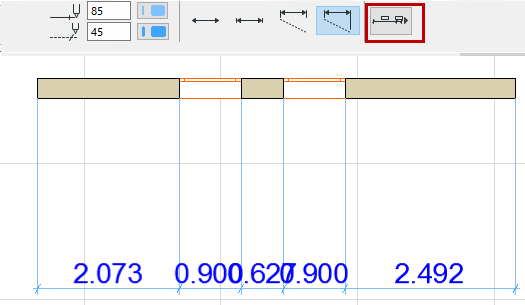

• Brak: Brak automatycznej zmiany ustawienia tekstu w celu zwiększenia czytelności.

  Wszystkie teksty są ustawione w rzędzie, bezpośrednio nad linią wymiarowania, bez względu na czytelność.
