Moduły Hotlink
Korzystając z modułów Hotlink można dołączać elementy pochodzące z zewnętrznych (źródłowych) plików, do aktualnie otwartych (docelowych) Projektów.

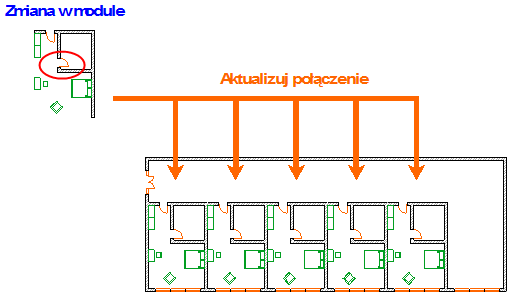

Moduły Hotlink mogą służyć na przykład do zarządzania budynkami złożonymi z powtarzalnych struktur, takimi jak hotele, czy biura z dużą liczbą identycznych pomieszczeń: jeżeli pomieszczenia są wstawiane w postaci modułów Hotlink, możliwe jest jednoczesne modyfikowanie ich wszystkich, poprzez aktualizację pliku źródłowego modułu. Prócz tego, możliwe jest stosowanie tych samych struktur w wielu projektach jednocześnie.
Podczas aktualizowania modułu Hotlink można otworzyć okno Porównania modeli, które pomaga zwizualizować dokładnie, co zostało zmienione w wyniku aktualizacji.
Zobacz Porównaj modele Archicada przed i po Uaktualnieniu łączy .
Jakie pliki można umieścić jako Moduły?
Typy plików projektu:
- Projekt indywidualny (.pln)
- Plik Modułu (.mod)
- Projekt Teamwork z BIMcloud (z tej samej wersji, co projekt główny)
- Linie 2D (.2dl)
Inne typy plików, które mogą być umieszczane jako Moduły:
Właściwości modułów Hotlink
- Moduły zapisane są w projekcie głównym. nawet jeśli plik źródłowy nie jest aktualnie dostępny, moduł będzie nadal widoczny. Dopóki plik źródłowy pozostanie niedostępny, nie będzie można jednak aktualizować Modułu.
- Parametry wstawienia każdego modułu Hotlink (np. orientacja, główna warstwa, opcja projektowania) mogą być różne, nawet jeśli odwołują się do tego samego źródła.
- Wstawiony moduł Hotlink można edytować jedynie jako całość. Jego elementów, dopóki stanowią część modułu Hotlink, nie można edytować.
- Punkty aktywne elementów należących do zaznaczonego modułu Hotlink oznaczone są przezroczystymi kwadratami. Aby ułatwić rozróżnianie zaznaczonych, kilku Modułów, punkty aktywne elementów należących do każdego z nich, będą oznaczone innym kolorem.

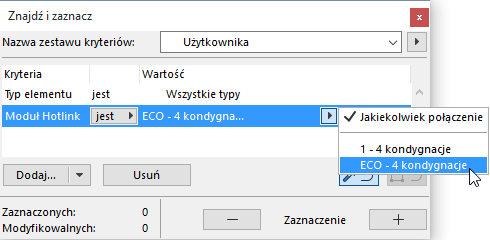

- Moduły Hotlink można wyszukać za pomocą polecenia Znajdź i zaznacz.
Atrybuty modułów Hotlink
-
W przypadku modułów bazujących na programie MEP Designer zobacz Obsługa atrybutów podczas wklejania i wstawiania modułów hotlink
- Atrybuty modułów Hotlink IFC zarządzane są zgodnie z plikiem wzorca Translatora importu, stosowanego do wstawiania modułu Hotlink IFC. Zobacz Moduł Hotlink pliku IFC.
Atrybuty zaimportowane z modułami Hotlink nie zostaną usunięte po usunięciu modułów Hotlink.
Aby poznać więcej informacji na temat warstw modułów Hotlink, zobacz także Główna warstwa.
Elementy biblioteczne w modułach Hotlink
- Zewnętrzne elementy biblioteczne: Wstawienie modułu Hotlink nie powoduje importu elementów Biblioteki zewnętrznej. Należy zadbać o to, by elementy biblioteczne używane w pliku źródłowym były dostępne również w pliku docelowym:
- Używając tych samych bibliotek dla pliku źródłowego i docelowego
- Dodając biblioteki pliku źródłowego do bibliotek pliku docelowego

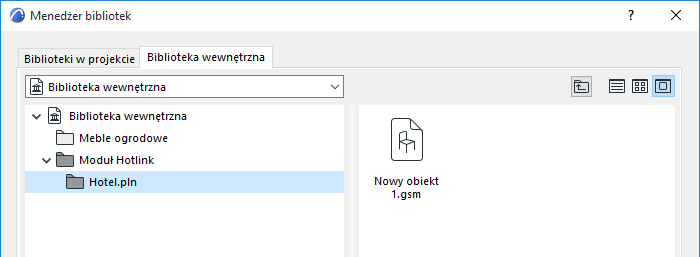

- Wewnętrzne elementy biblioteczne: Wstawienie modułu Hotlink spowoduje dodanie całej Biblioteki wewnętrznej pliku źródłowego do Twojej Biblioteki wewnętrznej pliku głównego. Nowo dodaną Wewnętrzną bibliotekę można zobaczyć w Menedżerze bibliotek, wewnątrz automatycznie otworzonych "Modułów Hotlink" Twojej Wewnętrznej biblioteki. W folderach tych każdy plik źródłowy połączenia jest wymieniony osobno wraz ze wszystkimi wewnętrznymi obiektami. Obiekty będą aktualizowane w projekcie głównym w momencie ich aktualizacji w projekcie źródłowym.
Opcje projektowania w Modułach Hotlink
Zobacz Moduły Hotlink i Wersje.
