Wykrywanie kolizji biegu

1. Przejdź do rzutu i okna 3D.
2. Otwórz menu Projekt > Kontrola modelu > Wykrywanie kolizji.

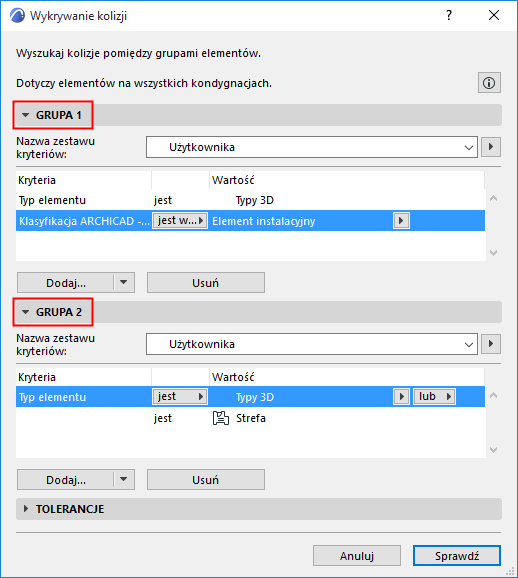

3. W oknie dialogowym określ kryteria dla dwóch grup elementów 3D, które chcesz sprawdzić.

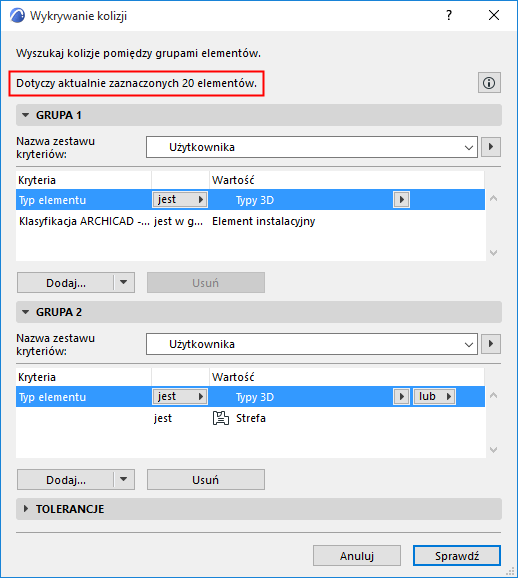

   • Jeśli zaznaczone są jakieś elementy, Rozpoznanie kolizji zostanie przeprowadzone tylko dla zaznaczonych elementów! Aby uzyskać informacje na temat bieżącego zaznaczenia, sprawdź górną część okna dialogowego.



     Szczegóły - Zobacz Zdefiniuj grupy kolizji.

4. Określ wartości tolerancji wykończenia i/lub objętości, według potrzeb.

   Szczegóły - Zobacz Określ tolerancje objętości/wykończenia.

5. Naciśnij Sprawdź, aby uruchomić funkcję Rozpoznania kolizji.

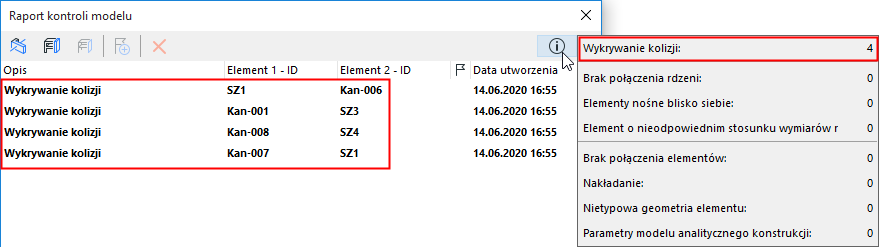

6. Otworzy się Raport z kontroli modelu, z wynikami. Problemy związane z kolizją zostaną wyświetlone w raporcie. Aby zobaczyć liczbę kolizji, należy kliknąć przycisk Info.





Podobnie jak w przypadku innych problemów wyszczególnionych w Raporcie z kontroli modelu, powiązane elementy można zobaczyć w modelu i utworzyć uwagi.

Zobacz Raport z kontroli modelu .

Powiązany temat:

Kryteria powierzchniowe w Zastąpieniu graficznym i Wykrywaniu kolizji
