Wybór predefiniowanych ustawień dla trasy MEP

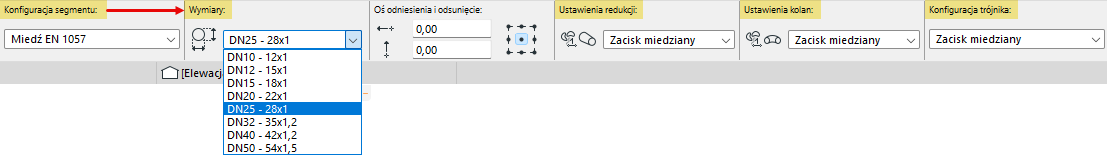

W palecie info wybierz ustawienia wstępne (tabele wymiarów) dla elementów trasy MEP: segmenty, kolanka, rozgałęzienia i przejścia.


  • W przypadku segmentów trasy należy wybrać ustawienie wstępne segmentu
  • Dla segmentów trasy: również wybierz wymiar DN. Kolana i odgałęzienia tej trasy również będą używać tego samego DN z ich odpowiednich ustawień predefiniowanych.
  • W przypadku elementów kolankowych i przejściowych wybierz ustawienie wstępne w sekcji "Kryteria projektu"
  • W przypadku trójników wybierz ustawienia predefiniowane z opcji "Ustawienie wstępne odgałęzienia"
