Optymalizator wielkości kanału

Optymalizator wielkości kanału zmienia wymiary kanału w razie potrzeby, w oparciu o zdefiniowane przez użytkownika ograniczenia docelowe i preferencje dotyczące wymiarów.

Tego okna dialogowego należy użyć po zdefiniowaniu systemów i sprawdzeniu obliczeń w Przeglądarce systemów.

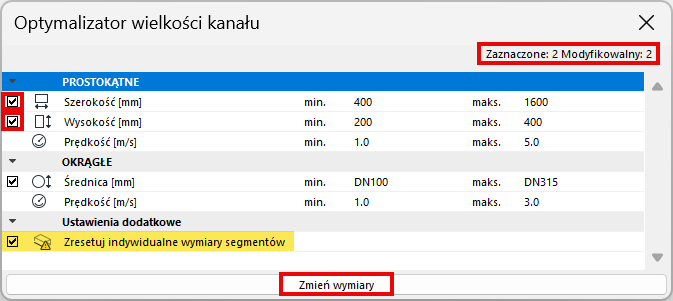

Otwórz Optymalizator wielkości kanału z Paska narzędzi MEP lub menu Okna > Palety
Wybierz jedną lub więcej tras kanałów, aby zmienić ich wielkość. Okno dialogowe informuje o liczbie zaznaczonych i edytowalnych elementów.
Uwaga: Trasa może nie być edytowalna, jeśli jej warstwa lub element jest zablokowany.
Zaznacz typy wymiarów, których rozmiar chcesz zmienić (dla przekrojów prostokątnych szerokość i/lub wysokość, dla przekrojów okrągłych średnica).
Sprawdź również, czy w operacji zmiany rozmiaru mają być uwzględniane segmenty niestandardowe.
Odznacz wymiary, które chcesz pozostawić bez zmian. Na przykład, aby pozostawić okrągłe kanały bez zmian, odznacz pole średnica.
Zdefiniuj zakres wartości dla kształtu i prędkości w oparciu o ich specyficzne wymagania minimalnych i maksymalnych wartości.
Uwaga: Aby ustawić stałą wartość zamiast zakresu, wprowadź identyczne wartości dla min. i maks.
Kliknij Zmień wielkość.

Sprawdź informacje o rezultatach - jeśli wskazuje, że nic nie zostało zmienione, to znaczy, że twoje trasy już mieszczą się w ograniczeniach ustawionych w Optymalizatorze wielkości kanału
Jeśli przycisk Zmień wielkość jest szary, nie masz zaznaczonych lub edytowalnych tras
