Optymalizator instalacji hydraulicznych

Optymalizator instalacji hydraulicznych zmienia rozmiar wszystkich rur grzewczych w oparciu o minimalną i maksymalną średnicę, a także minimalną i maksymalną prędkość.

  • Wybierz trasy do zmiany rozmiaru, a następnie otwórz Optymalizator instalacji hydraulicznych (pasek narzędzi MEP lub Okno > Palety)

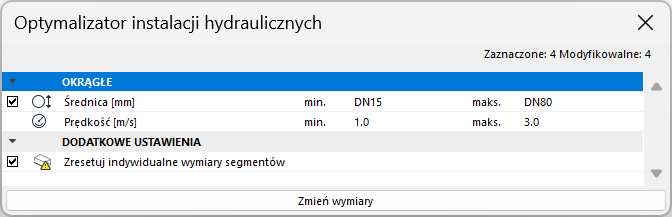

  • Zdefiniuj zakresy wartości dla wymiarów rury i prędkości, a następnie kliknij przycisk Zmień wielkość

Tego okna dialogowego należy użyć po zdefiniowaniu systemów hydraulicznych i sprawdzeniu obliczeń w Przeglądarce systemów.

  1. Otwórz Optymalizator instalacji hydraulicznych z Paska narzędzi MEP lub menu Okna > Palety

  2. Wybierz jedną lub więcej tras rur, aby zmienić ich wielkość. Okno dialogowe informuje o liczbie zaznaczonych i edytowalnych elementów.

    Uwaga: Trasa może nie być edytowalna, jeśli jej warstwa lub element jest zablokowany.
  3. Zaznacz typy wymiarów, których rozmiar chcesz zmienić.
    • Sprawdź również, czy w operacji zmiany rozmiaru mają być uwzględniane segmenty niestandardowe.
    • Odznacz wymiary, które chcesz pozostawić bez zmian.

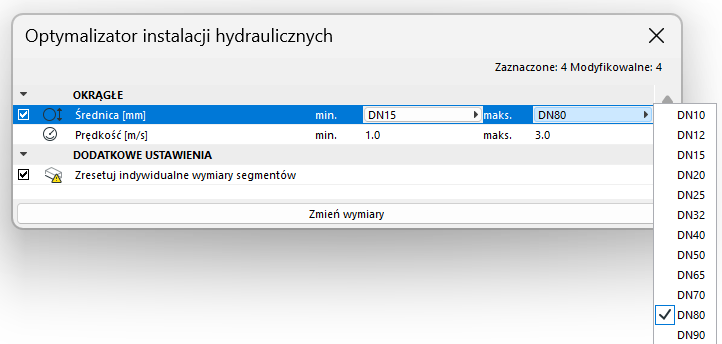

  4. Zdefiniuj zakres wartości dla średnicy rury.
  5. Zdefiniuj zakres wartości dla prędkości w oparciu o ich specyficzne wymagania minimalnych i maksymalnych wartości.

    Uwaga: Aby ustawić stałą wartość zamiast zakresu, wprowadź identyczne wartości dla min. i maks.
  6. Kliknij Zmień wielkość.
    • Sprawdź opinie o rezultatach - jeśli wskazuje, że nic nie zostało zmienione, to znaczy, że twoje trasy już mieszczą się w ograniczeniach ustawionych w Optymalizatorze instalacji hydraulicznych.
    • Jeśli przycisk Zmień wielkość jest szary, nie masz zaznaczonych lub edytowalnych tras
