Użyj indywidualnych długości rur i kanałów
Gdy modelowanie jest w toku, możesz chcieć zobaczyć trasy jako pojedynczy, długi element, aby uzyskać przejrzysty widok modelu. Jednak do celów dokumentacyjnych bardziej przydatne może być wyświetlenie i wyodrębnienie rzeczywistych długości segmentów trasy.

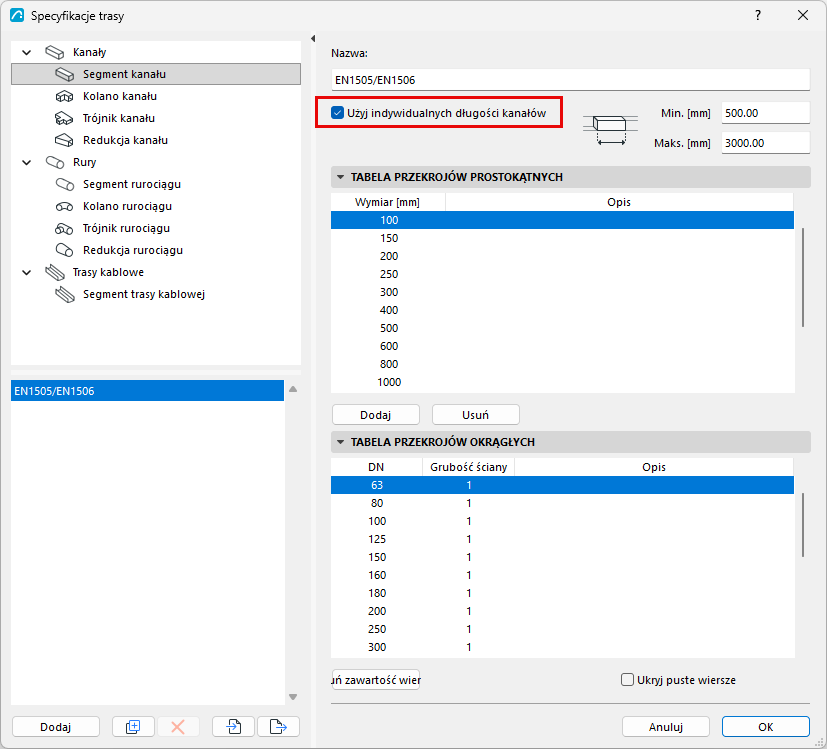

Aby ustawić tę opcję, otwórz Specyfikacje trasy.
Do segmentów rur, kanałów lub nośników kabli:
- Zaznacz opcję Użyj indywidualnych długości
- Wprowadź minimalne i maksymalne długości zgodnie ze specyfikacjami długości producenta (np. dla danego typu kanału)

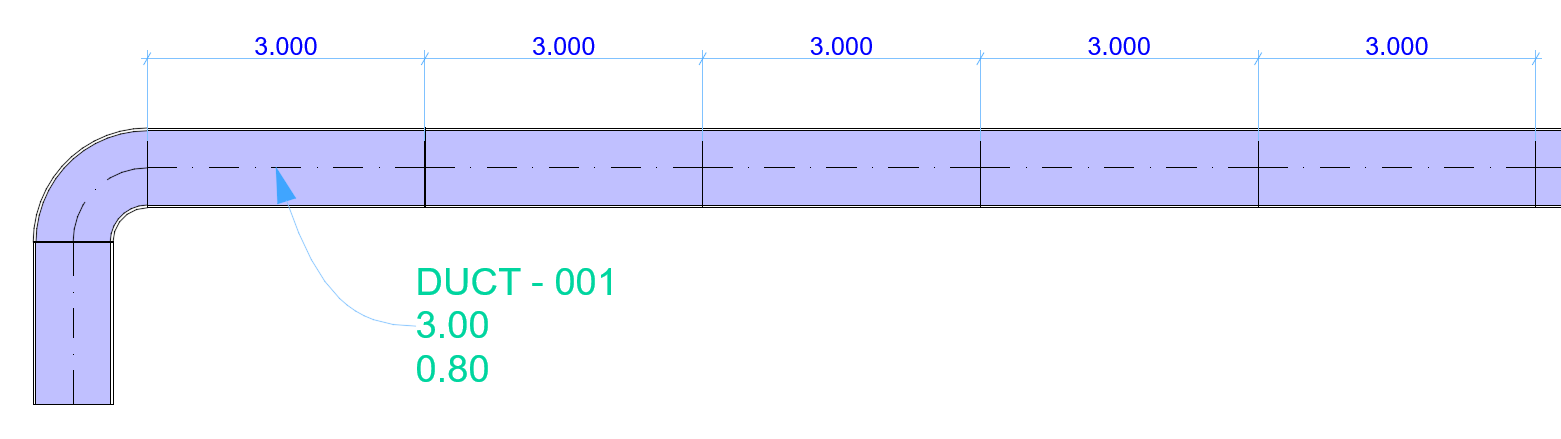

Teraz model wyświetla długość każdego odcinka na podstawie specyfikacji trasy. Dane te są również widoczne dla zaznaczonego segmentu w Parametrach zaznaczonej trasy.

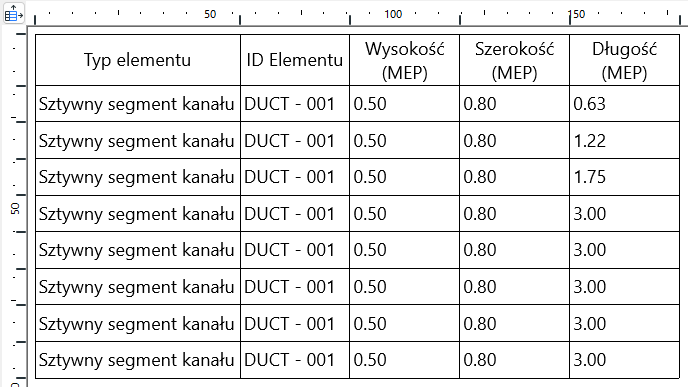

Każdy segment można oznaczyć osobną etykietą i wyświetlić ich listę w Zestawieniu interaktywnym.

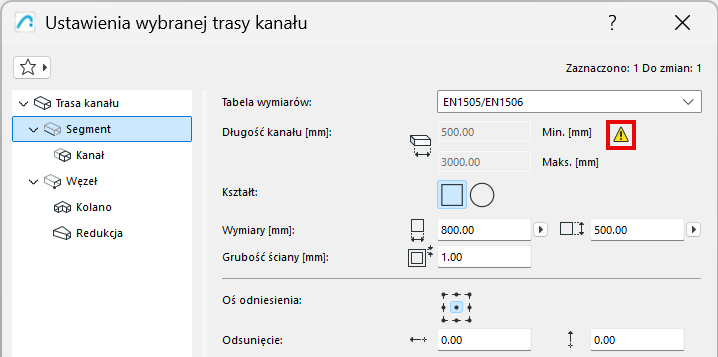

Z włączoną opcją "Użyj indywidualnych długości": w dalszym ciągu możesz modelować dowolną geometrię trasy, ale jeśli zostaną utworzone zbyt krótkie segmenty, otrzymasz ostrzeżenie o tym w Ustawieniach trasy:
Optymalizacja długości odcinków: Automatyczna regulacja
W miarę możliwości program automatycznie zoptymalizuje długości segmentów wszędzie tam, gdzie będzie to potrzebne. Jeśli segment trasy zawiera "pozostałą" długość, która mieści się w zakresie minimalnym/maksymalnym zdefiniowanym w Specyfikacjach trasy: jest ona po prostu dodawana do trasy.
Jeśli "pozostała" długość jest mniejsza niż długość minimalna, zostaje automatycznie rozciągnięta do długości minimalnej. Ten dodatkowy odcinek jest następnie odejmowany od poprzedniej części (o pełnej długości).
