Stwórz własny symbol MEP

Wbudowane symbole rzutów pięter są dostępne dla wielu elementów MEP.

Uwaga: Użyj Opcji reprezentacji modelu, aby wyświetlić elementy MEP na rzucie jako Rzut lub Symbol: zobacz Symboliczna reprezentacja elementów MEP)

Jeśli wolisz niestandardowy symbol, możesz edytować wbudowany symbol lub narysować własny.

Uwaga: Niestandardowe symbole MEP mogą być używane z zakończeniami rur, akcesoriami do rur i sprzętem.

Na przykład, oto wbudowany symbol zaworu rurowego.

Aby utworzyć symbol zaworu z uchwytem:

Skorzystaj z jednej z poniższych procedur:
- Skopiuj i wklej istniejący symbol 2D do obszaru 2D (lub na rzut)

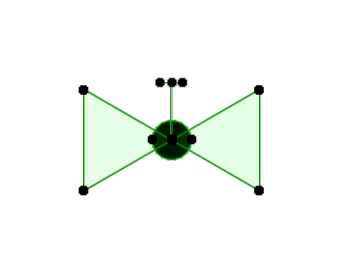

- Narysuj nowy symbol przy użyciu elementów rysunkowych 2D (np. linii, wypełnień)
Zaznacz nowy rysunek symbolu.

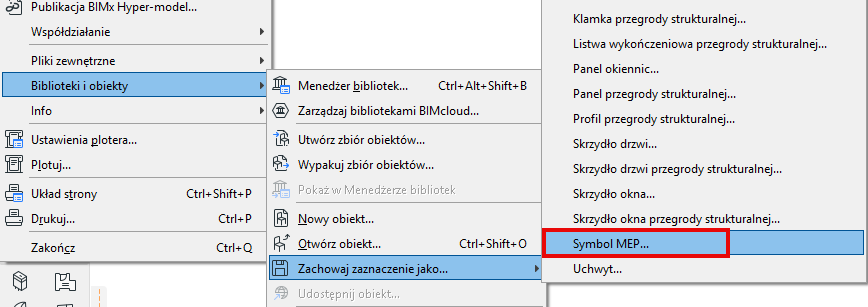

Użyj polecenia Plik > Biblioteki i obiekty > Zapisz zaznaczenie jako > Symbol MEP

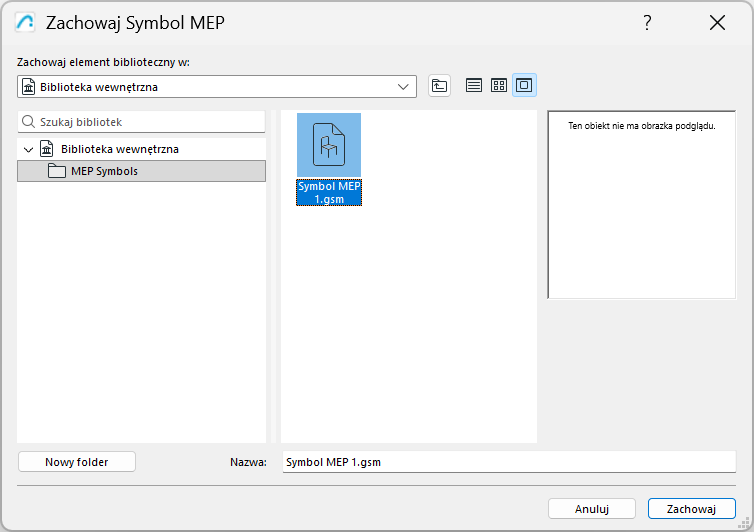

Wprowadź nazwę i lokalizację pliku, a następnie kliknij przycisk Zapisz.
- Domyślną lokalizacją jest wbudowana biblioteka, ale w przypadku dużej liczby symboli MEP warto uporządkować je w nazwanych podfolderach.
W modelu wybierz obiekt MEP, którego symbol ma zostać zastąpiony (na przykład ten zawór) i otwórz jego Ustawienia obiektu.

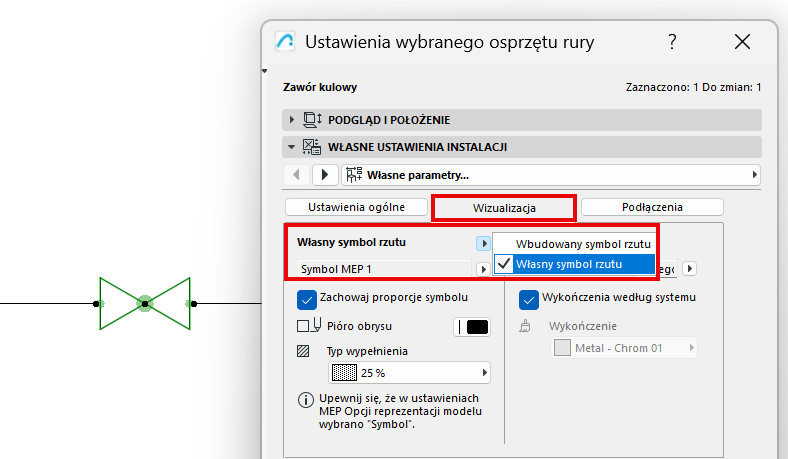

W Ustawieniach niestandardowych MEP przejdź do karty Wizualizacja.

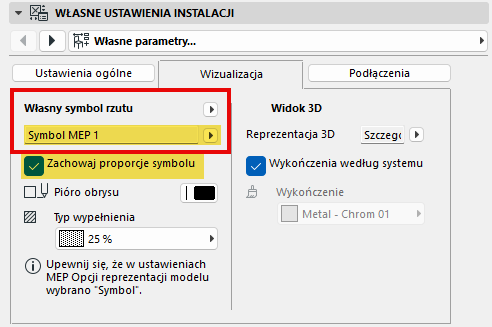

Zamiast Wbudowanego symbolu rzutu wybierz Własny symbol rzutu.
W wyskakującym okienku wybierz zapisany własny symbol MEP.
- Pole Zachowaj proporcje symboli jest domyślnie zaznaczone, aby uniknąć zniekształceń podczas wyświetlania obiektów

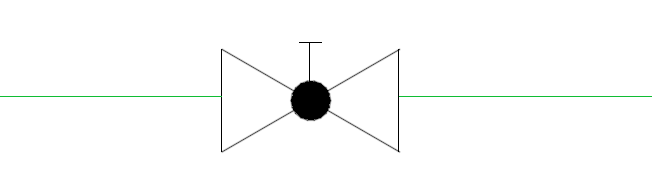

Zawór jest teraz wyświetlany z użyciem własnego symbolu MEP.

Przeciągnij punkt aktywny, aby graficznie przeskalować symbol w razie potrzeby.

Dostosuj wyrównanie własnego symbolu - użyj parametrów przesunięcia

Jeśli nowy symbol nie jest prawidłowo umieszczony na rzucie:

Zaznacz symbol.
Otwórz Ustawienia wybranych obiektów.
Przejdź do Ustawień niestandardowych MEP i otwórz listę wszystkich parametrów.

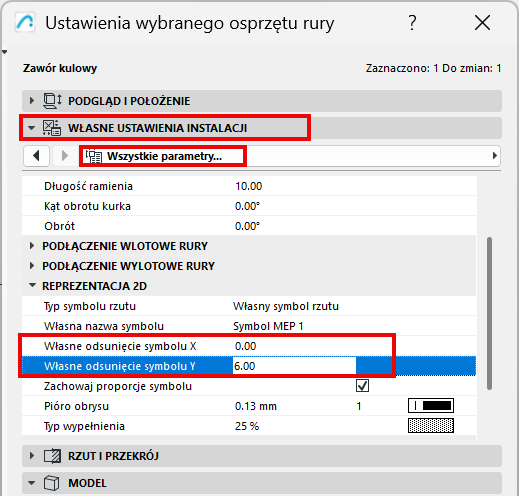

Użyj parametrów Niestandardowe przesunięcie symbolu X i Y, aby dostosować położenie obiektu.
