Obiekty kompatybilne z MEP

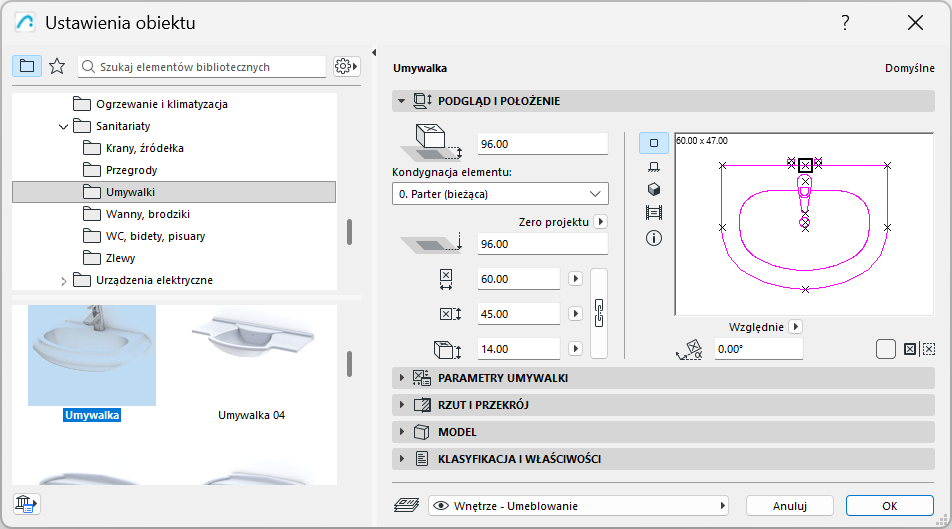

Wiele znanych obiektów, takich jak ten Basin, zawiera również ustawienia połączeń zgodne z MEP, dzięki czemu można je podłączyć do trasy MEP.
Wyświetl porty połączeniowe MEP dla Obiektów
- Przejdź do menu Dokument > Reprezentacja modelu > Opcje reprezentacji modelu
- Otwórz Różne ustawienia elementów bibliotecznych
- W Opcjach reprezentacji modelu aktywuj w zakładce MEP opcję Połączenia obiektów instalacji .
Opcje reprezentacji modelu: Pokaż lub ukryj połączenia w elementach bibliotecznych
Przekształcanie Obiektów MEP na Osprzęt
Aby edytować takie połączenia graficznie, należy najpierw przekonwertować je na elementy typu Sprzęt.

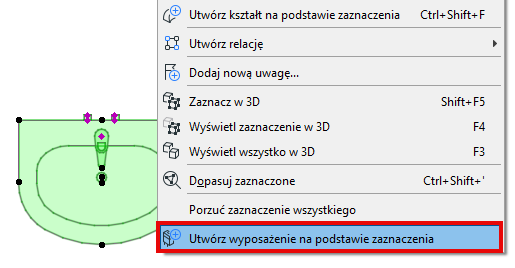

Dla wybranego obiektu MEP: Przełącz jego typ na Sprzęt (lub z powrotem na Obiekt) za pomocą poleceń menu kontekstowego.
