Ustaw nachylenie tras MEP

Edycja nachylenia podczas wprowadzania

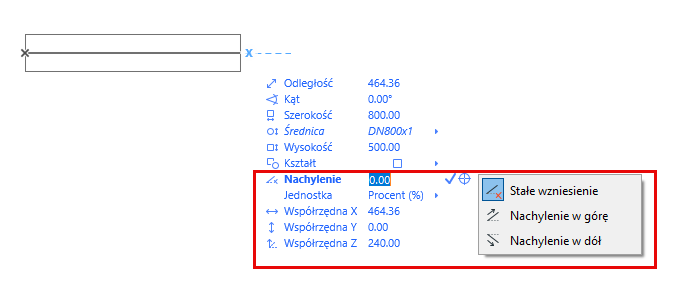

Podczas wprowadzania trasy użyj Podręcznych współrzędnych, aby zmienić nachylenie segmentu trasy.

• Wprowadź wartość (dodatnia dla "w górę", ujemna dla "w dół")
• Ewentualnie wybierz opcję "Nachylenie w górę" lub "Nachylenie w dół" i wprowadź wartość

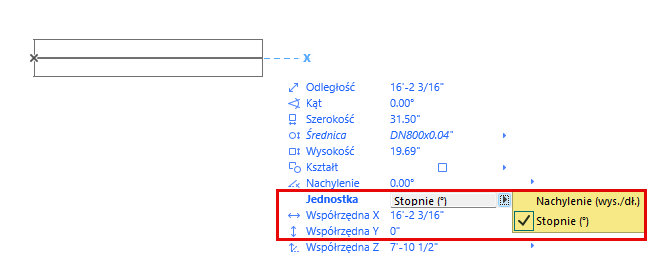

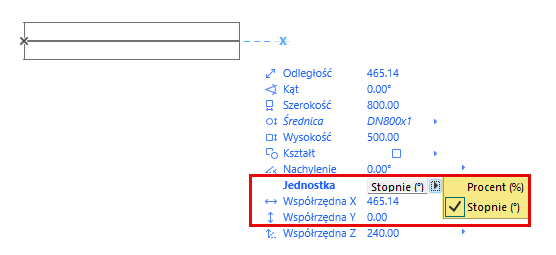

• Nachylenie można zdefiniować w procentach lub stopniach. Jeśli używasz jednostek imperialnych, możesz zdefiniować je jako wznios/długość (rise/run).

Obejrzyj wideo: Dostosowane ustawienia nachylenia

• Nawet po zmianie wzniesienia wzdłuż trasy, nachylenie trasy jest zachowane. Jeśli dostosujesz współrzędną Z, trasa będzie kontynuowana na nowej wysokości, a nachylenie pozostanie stałe.

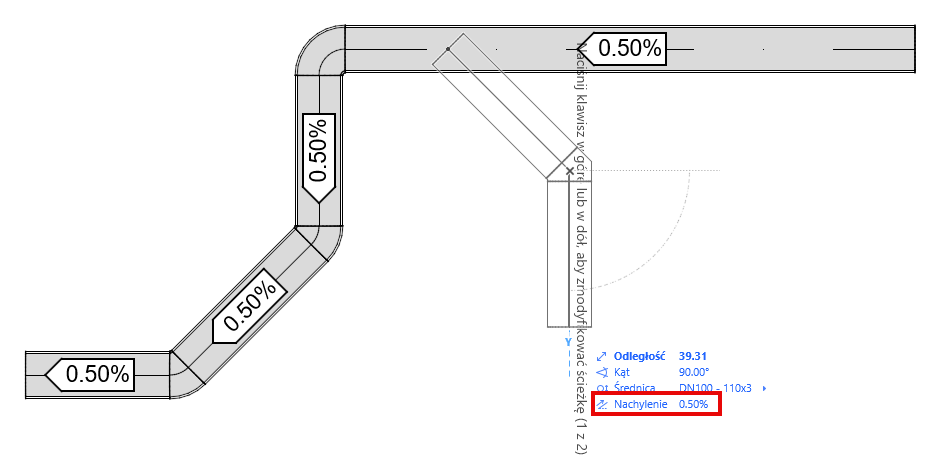

• Nowo rozgałęzione segmenty trasy również dziedziczą nachylenie trasy

Zmodyfikuj spadek w wybranym punkcie

1. Wybierz otwarty koniec elementu trasy.
2. Z palety podręcznej wybierz opcję Modyfikuj nachylenie w wybranym punkcie.
3. Wprowadź Podręczne współrzędne i zmień wartość nachylenia.





Możesz również zmienić nachylenie trasy na kolanku lub z rozgałęzienia:

Wysokość trasy w punkcie kliknięcia nie ulegnie zmianie.

Opinie o nachyleniu

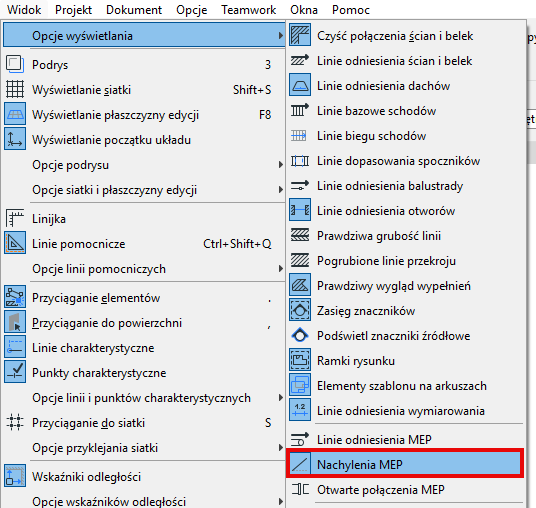

Włącz opcję Nachylenia MEP w Widok > Opcje widoku ekranowego.

• Na Rzucie widoczny jest kierunek i wartość nachylenia trasy (jest wyświetlany tylko dla nachyleń 5% lub mniejszych)
• Dla wybranego elementu trasy znacznik informacji wyświetla również wartość nachylenia





W widokach 3D i przekroju wybrane elementy trasy wyświetlają zieloną strzałkę wskazującą kierunek nachylenia:
