Obwody

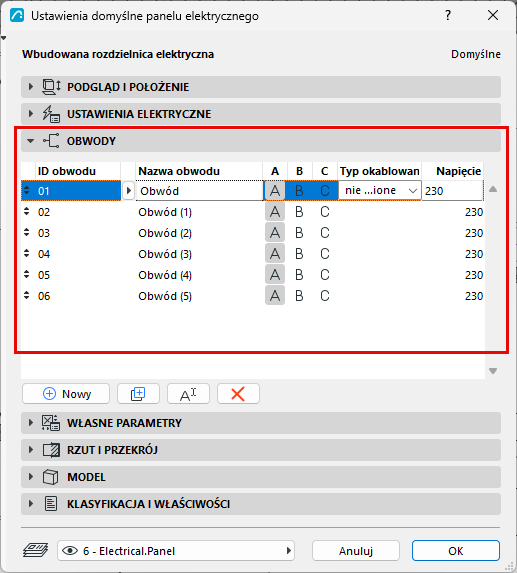

Użyj tego panelu do tworzenia obwodów elektrycznych w Projekcie. Możesz tworzyć nowe obwody, duplikować wybrany obwód z listy, zmieniać nazwy obwodów lub usuwać wybrany obwód za pomocą przycisków znajdujących się pod listą.
Dla każdego utworzonego obwodu określ następujące parametry:
ID obwodu
Generowane automatycznie na podstawie ustawień w polach Przedrostek numerowania i Styl numerowania.
Nazwa obwodu
Określ nazwę obwodu.
A B C
Te przyciski określają, które z faz A, B i C będą używane przez dany obwód. W typowych obwodach w większości projektów mieszkalnych na jeden obwód przypada jedna faza, należy więc wybrać jedną z nich.
Pamiętaj o równomiernym rozłożeniu faz pomiędzy obwodami, tak aby szacowane Obciążenie obliczeniowe było zbliżone dla wszystkich faz. Wybierz wszystkie trzy fazy dla obwodów zawierających urządzenia elektryczne do tego przystosowane.
Typ okablowania
Wybierz typ okablowania dla obwodu lub pozostaw wartość "Nie ustawiono". Dostępne typy okablowania i ich odpowiednie pola przekroju poprzecznego są definiowane w oknie dialogowym Ustawienia projektu elektrycznego.
Napięcie
Określ Napięcie (w woltach – V) używane przez dany obwód.
