Ustawienia reprezentacji modelu instalacji elektrycznych

Gdy panele elektryczne i urządzenia elektryczne są przypisane do obwodów, można wizualizować te obwody w modelu.

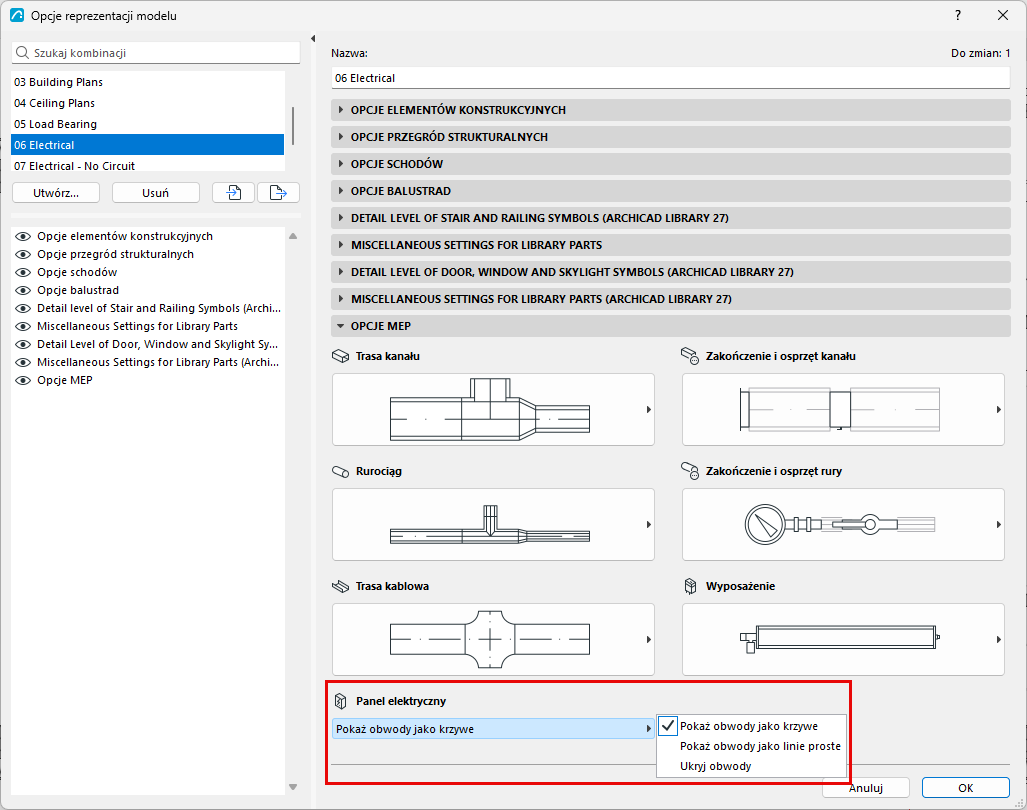

Aby otworzyć to okno dialogowe, przejdź do Dokument > Reprezentacja modelu > Opcje reprezentacji modelu.

Użyj opcji Panel elektryczny w panelu Opcje MEP okna Opcje reprezentacji modelu, aby określić sposób wizualizacji obwodów na rzucie:

• Pokaż obwody jako krzywe
• Pokaż obwody jako linie proste
• Ukryj obwody
