Publikacja BIMx Hyper-model: Metoda publikacji (metoda szczegółowa)

Etap 1: Utwórz zestaw publikacji

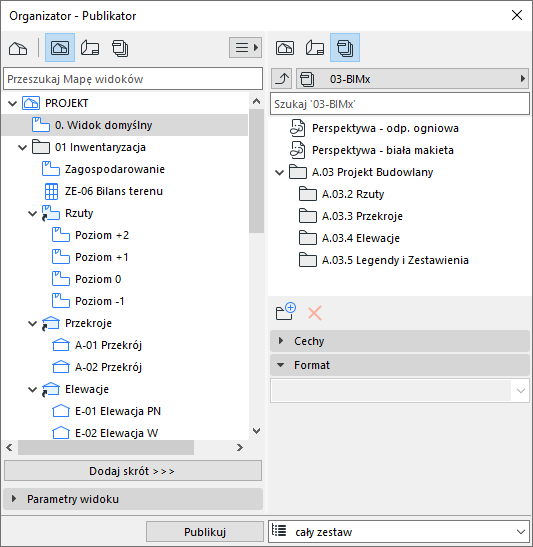

Użyj palety Organizatora w celu przygotowania zestawu publikacji.

Zobacz także Publikator.

• Utwórz kombinację widoków (w tym ścieżkę kamery w razie potrzeby), arkuszy i dowolnej liczby widoków 3D do włączenia do hyper-modelu
• Optymalizuj zawartość każdego widoku 3D - na przykład przy użyciu Częściowego wyświetlania struktury, Kombinacji warstw lub Obszaru w celu ograniczenia widoków 3D





Etap 2: Określ właściwości publikowania

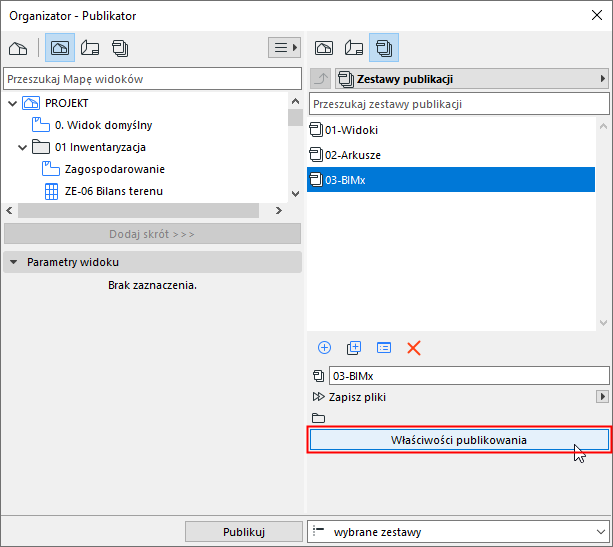

Otwórz okno dialogowe Właściwości publikowania.

W oknie dialogowym Właściwości publikowania określ, w jaki sposób chcesz opublikować Hyper-model: za pomocą opcji Wyślij, czy Zapisz.

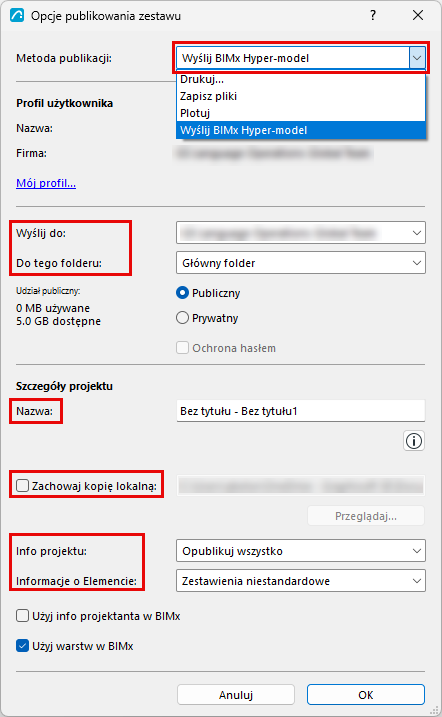

Wyślij BIMx Hyper-model

Wybór tej metody publikacji spowoduje wysłanie pliku do strony do przesyłania BIMx : bimx.graphisoft.com.

• Zaloguj się na swoje konto Graphisoft, jeśli nie jesteś jeszcze zalogowany.

  Jeśli nie masz konta, zarejestruj się w wyświetlonym oknie dialogowym.

• Wyślij do: Wybierz własne lub firmowe miejsce zapisu.
• Do tego folderu: Wybierz, czy chcesz wysłać pliki do folderu prywatnego czy publicznego. W przypadku opcji prywatnego folderu, można także wybrać, aby plik był chroniony hasłem. Po lewej stronie pokazano ilość dostępnego miejsca.
  Uwaga: Opcja Folderu prywatnego dostępna jest tylko w miejscu udostępnionym przez firmę użytkownikom, posiadającym aktywną umowę abonamentową SSA Archicada, subskrypcję lub Umowę Forward dla Achicada.
• Nazwa: Możesz zmienić nazwę pliku Hyper-modelu.
• Zachowaj kopię lokalną: Zaznacz to pole i wprowadź docelową ścieżkę pliku, jeśli poza przesłaniem kopii Hyper-modelu na stronę Transferu modeli, chcesz ją zapisać lokalnie.
• Info projektu

  ZobaczEtap 3: Zestaw informacji

• Info elementu

  ZobaczEtap 3: Zestaw informacji

• Użyj info projektanta w BIMx

  ZobaczEtap 4: Użyj Info projektanta

• Użyj warstw w BIMx: Zaznaczone domyślnie.
• Wyświetl hierarchię warstw projektu Archicad również w BIMx
• Użyj warstw do pokazywania lub ukrywania elementów modelu 3D BIMx

Zapisz BIMx Hyper-model

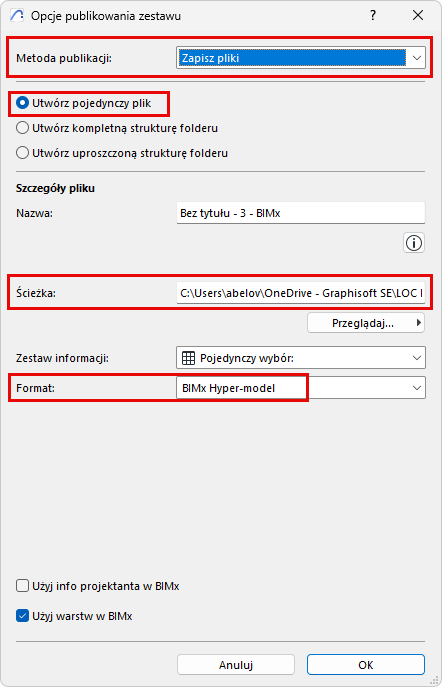

• Wybierz metodę publikacji Zapisz pliki
• Wybierz Utwórz pojedynczy plik
• Ścieżka: Wprowadź miejsce docelowe
• Wybierz format hiper-modelu BIMx

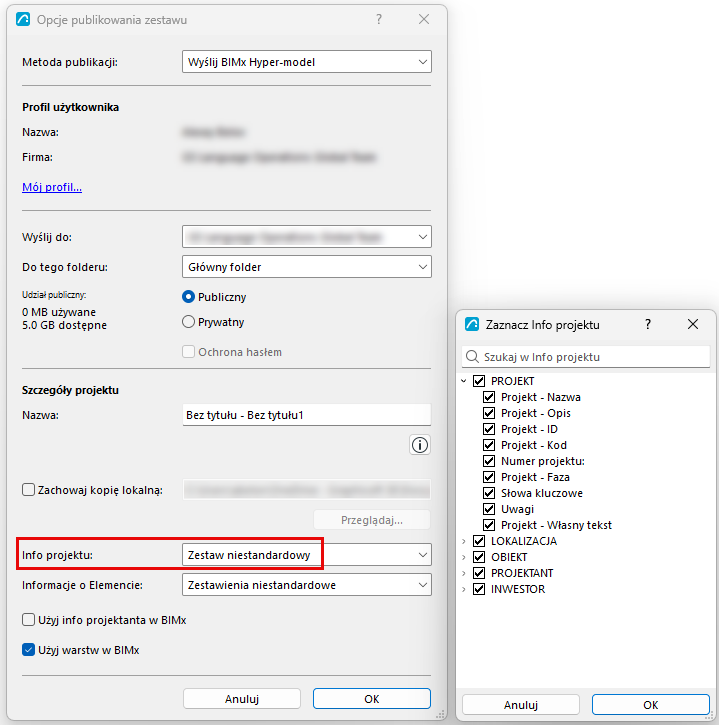

Etap 3: Info projektu

Użyj menu podręcznego Info projektu, aby określić, które informacje o elementach modelu – oparte na Twoich zestawieniach elementów – powinny być dostępne dla użytkowników przeglądających model BIMx. Wybierz, czy chcesz przenieść wszystkie, żadne czy własny zestaw informacji.

Dostępne dane odpowiadają ustawieniom skonfigurowanym w oknie dialogowym Info projektu.

Etap 4: Info elementu

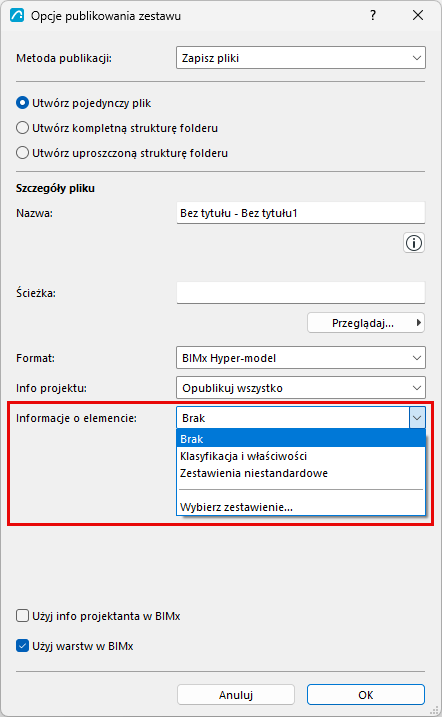

Za pomocą menu podręcznego Zestaw informacji określ, które informacje o elementach modelu – oparte na Twoich zestawieniach elementów – powinny być dostępne dla użytkowników przeglądających model BIMx:

• Opcja Klasyfikacja i właściwości wykorzystuje dane określone dla każdego elementu w panelu Klasyfikacja i właściwości, w oknie dialogowym Ustawień elementu.
• Wybierz Żadne, jeśli nie chcesz, aby odbiorca mógł oglądać jakiekolwiek informacje (np. jeśli odbiorca będzie oglądał geometrię modelu całościowo i nie będzie potrzebował żadnych szczegółów związanych z poszczególnymi elementami komponentów).

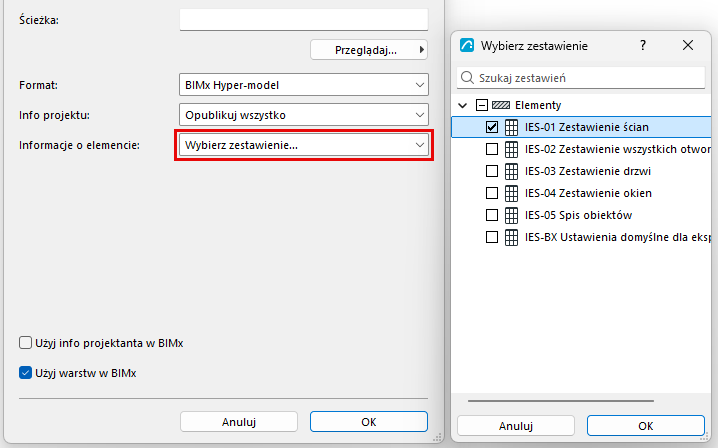

• Wybierz zestawienie: Kliknij, aby otworzyć listę rozwijaną i wybrać z niej jeden lub kilka schematów zestawień elementów. Model BIM wykorzysta dane określone w wybranych zestawieniach.

  Ponieważ możesz wybrać w tym miejscu jedno lub więcej Zestawień, przydatna może okazać się opcja podziału eksportowanych danych użytkownika na kilka Zestawień (na przykład według typu elementu). Przyspiesza to proces aktualizacji i publikacji oraz usprawnia zarządzanie danymi.





• Opcja Domyślne dla publikacji BIMx wykorzystuje dane określone w Zestawieniu elementów pod tą nazwą. To zestawienie stanowi część domyślnego wzorca Archicada (na rynek międzynarodowy), można jednak dowolnie zmieniać schemat lub wybrać inne zestawienie (zestawienia).

Etap 4: Użyj Info projektanta

Zaznacz to pole, aby po otwarciu Hyper-modelu w aplikacji BIMx wyświetlić informacje na temat projektanta.

Należy najpierw wprowadzić te informacje w Archicadzie w menu Plik > Info > Info o projekcie > Info projektanta w BIMx.

Zobacz Info projektanta w BIMx.

Etap 5: Ustaw opcje eksportu BIMx - dla każdego widoku 3D

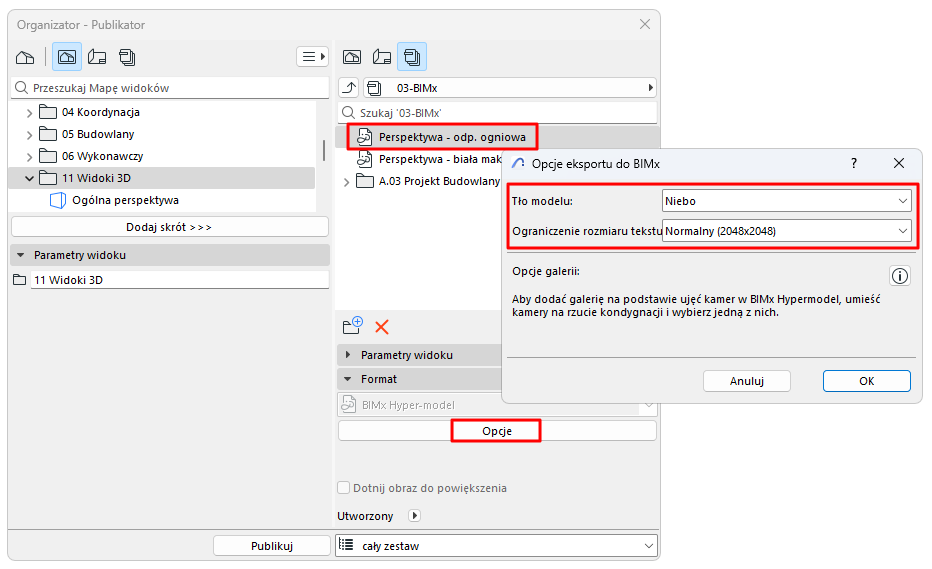

Z Zestawów publikacji: wybierz widok 3D, a następnie kliknij Opcje.

Tło modelu

Wybierz tło, które zostanie zastosowane podczas przeglądania modelu 3D BIMx.

"Skybox" to domyślne tło w BIMx.

Ograniczenie rozmiaru tekstury

tekstury modeli 3D mogą zapewnić atrakcyjne efekty wizualne, ale mają też wpływ na rozmiar modelu i szybkość eksportu.

W zależności od potrzeb należy zmienić domyślny limit na "Normalny":

• dolny limit może przyspieszyć czas eksportu i ograniczyć rozmiar modelu
• wyższy limit może skutkować poprawą szczegółów wizualnych (ale też większym rozmiarem pliku).

Etap 6: Opcje galerii dla ścieżek kamery

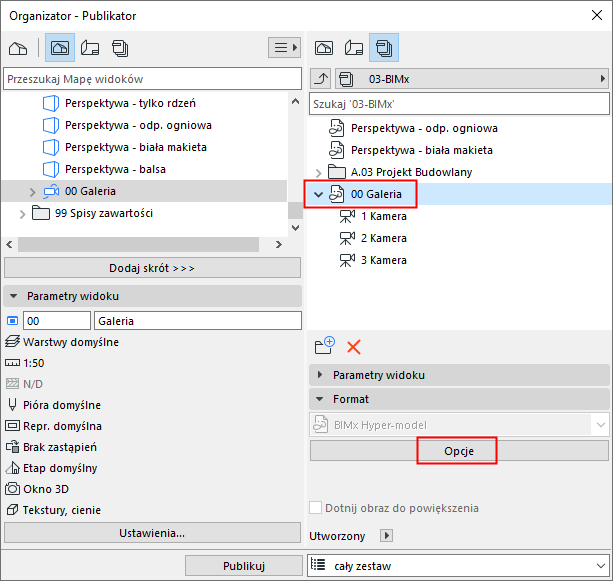

Jeśli Twój Zestaw publikacji obejmuje ścieżkę kamery: wybrierz ścieżkę kamery w Organizatorze, aby ustawić jej opcje Galerii.

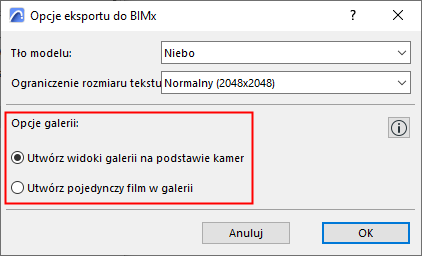

• Utwórz widoki galerii na podstawie kamer: Oddzielny element galerii (ujęcie statyczne obrazka) zostanie utworzony z każdej kamery na aktualnej ścieżce kamery w Archicadzie. (W BIMx można następnie połączyć te elementy galerii w prezentację.)
• Utwórz pojedynczy film w galerii: W galerii zostanie utworzony pojedynczy film z bieżącej ścieżki kamery Archicada.

Etap 6: Proces publikacji

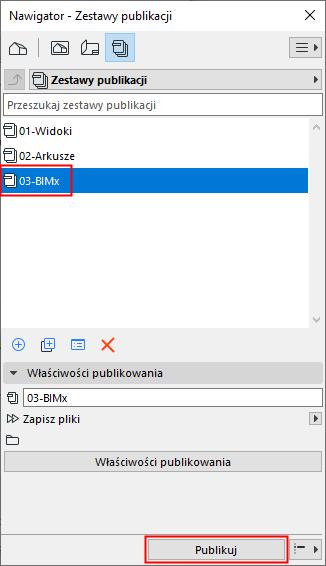

W Publikatorze, wybierz zestaw i kliknij przycisk Publikuj.

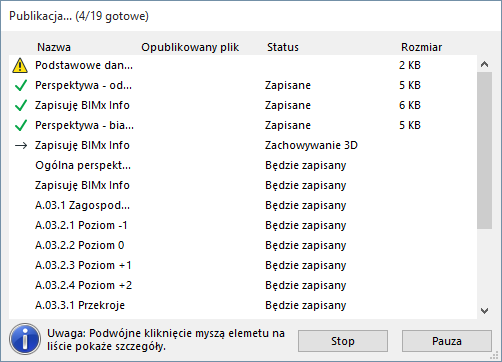

Zostanie wyświetlone okno dialogowe postępu publikacji:

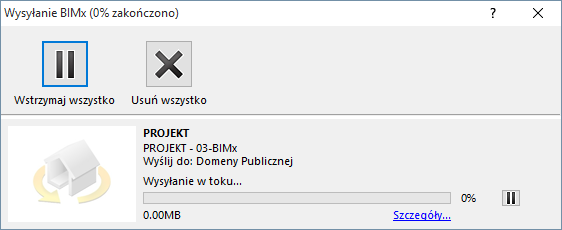

Jeżeli wysyłasz Hyper-model na stronę transferu modeli BIMx, funkcja Wysyłanie BIMx wyświetli status wysyłania. W razie potrzeby, okno pozwala na przerwanie, bądź ponowne uruchomienie wysyłania.

Kliknij przycisk Szczegóły, aby uzyskać więcej informacji.
