Ogólne parametry dla oszacowania energetycznego

Jednostki

Oszacowanie energetyczne posługuje się jednostkami obliczeniowymi zdefiniowanymi przez użytkownika w Archicadzie, w folderze Opcje > Preferencje Projektu > Jednostki dla zestawień. W ten sposób, funkcja Oszacowania energetycznego korzysta z tych samych jednostek stosowanych w projekcie Archicad, z którym współpracuje.

Dodatkowe opcje określenia jednostek:

• Konfigurując komponenty układów ogrzewania i wentylacji w oknie dialogowym Instalacje w budynku, wybierz Celsiusz lub Fahrenheit jako jednostkę temperatury wody.

  W ten sposób, na przykład, możliwe jest ustalenie skali ciepłej wody niezależnie od innych jednostek. (Może być to użyteczne jeśli w danym kraju używany jest jednocześnie system metryczny i skala temperaturowa Fahrenheita.)

• W panelach Kalkulatora współczynnika U (współczynnika R) i zastąpienia współczynnika U (współczynnika R), kliknij wyskakujące okno, aby przełączać pomiędzy współczynnikiem U i R odpowiednio do potrzeb.

Ogólne zasady dotyczące modelowania

Aby uzyskać najlepsze rezultaty Oszacowania energetycznego, należy postępować zgodnie z poniższymi zasadami modelowania energetycznego budynku w Archicadzie:

• Użyj narzędzia Siatka, aby wymodelować wysokość bezwzględną terenu budynku, szczególnie jeśli jest on nierówny.
• W miarę możliwości, przy modelowaniu struktur warstwowych nie używaj wielu niezależnych ścian równoległych (bądź płyt czy dachów). Jeśli w modelu budynku istnieją takie konstrukcje, sprawdź czy w modelu energetycznym widoczne są tylko struktury równoległe oraz czy sąsiadujące wewnętrzne strefy przestrzeni stykają się z tą strukturą.
• W danym projekcie używaj wypełnień w sposób spójny: pojedyncze wypełnienie powinno zawsze występować razem z tym samym rodzajem materiału budowlanego.

  Zobacz Oszacowanie energetyczne: Bezpośrednio z BIM do BEM, aby poznać więcej szczegółów na temat wytycznych modelowania.

Ustawienia pracy zespołowej

Jeśli pracujesz w projekcie Teamwork, musisz najpierw zarezerwować paletę Przeglądu modelu energetycznego używając interfejsu kontrolnego na samej palecie lub w oknach dialogowych z niego otwieranych.

Dostosuj kolory dla przeglądu modelu energetycznego

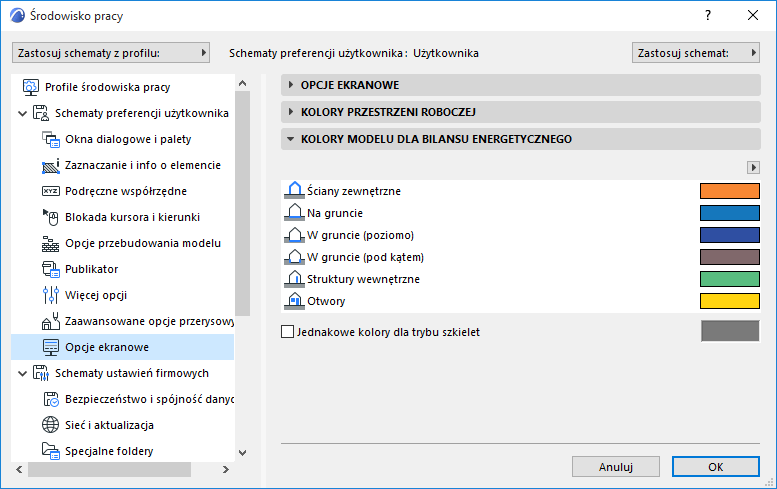

Aby określić lub zmienić domyślne kolory 3D dla Struktur i Otworów wyszczególnionych w palecie Przeglądu modelu: otwórz Opcje > Środowisko pracy > Opcje ekranowe i użyj panelu Kolory przeglądu modelu w oszacowaniu energetycznym:

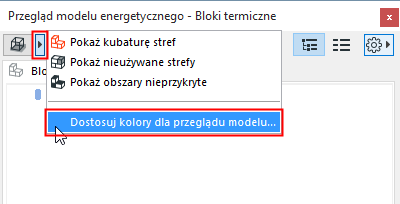

Te opcje można szybko otworzyć poprzez wybranie opcji Dostosuj kolory dla przeglądu modelu w oknie znajdującym się po prawej stronie przycisku Pokaż w 3D, w górnej części palety Przegląd modelu:
