Praca na pliku XREF

Pliki Zewnętrznych Odniesień (XREF) działają podobnie jak Połączone moduły, z tą różnicą, że są to pliki DXF lub DWG, a nie pliki MEP Designera.

Zobacz także Moduły Hotlink i pliki XREF w projekcie Teamwork.

Zewnętrzne odniesienia pozwalają na zaoszczędzenie miejsca na dysku oraz pracy. Plik DWG lub DXF możesz dołączyć do Rzutu lub Detalu; plik zostanie załadowany do projektu i pokazany w nim zgodnie z ustawieniami wybranego przez użytkownika Translatora DXF/DWG.

Opcje przyklejania działają z elementami rysunkowymi znajdującymi się wewnątrz XREFa, a ponadto mogą one być drukowane lub plotowane.

XREFy służą głównie do tworzenia elementów wspólnych dla wielu rysunków Projektu (np. kontury zewnętrznych i wewnętrznych ścian). Plik zawierający takie dane może być dołączany do Projektu w wielu miejscach nie zwiększając jego objętości. Ponadto, jeżeli zmodyfikowany zostanie plik źródłowy (DWG lub DXF), do którego odnosi się XREF, zostanie on natychmiast zaktualizowany.

XREFy dostępne są zarówno w MEP Designerzie jak i w AutoCADzie.

W MEP Designerzie, pliki zewnętrznych odniesień działają tak samo, jak w programie AutoCAD. XREFy w MEP Designerzie umożliwiają wyświetlanie elementów 2D z plików DWG, ale trójwymiarowe elementy AutoCADa (np. elementy Pełne) nie są widoczne w oknie 3D MEP Designera.

Uwaga: Jeśli którekolwiek funkcje opisane w niniejszym rozdziale nie działają poprawnie, przyczyną może być brak Dodatku DXF/DWG lub brak konfiguracji Translatora DXF/DWG. Należy wtedy wybrać polecenie Plik > Otwórz i sprawdzić czy w rozwijanej liście Pliki typu znajdują się odpowiednie formaty. Brakujący Dodatek może zostać załadowany poleceniem Menedżer dodatków znajdującym się w menu Opcje.

Dołącz XREF

  1. W oknie Rzut, Detal lub Obszar 2D, wybierz polecenie Plik > Dane zewnętrzne > Dołącz XREF.

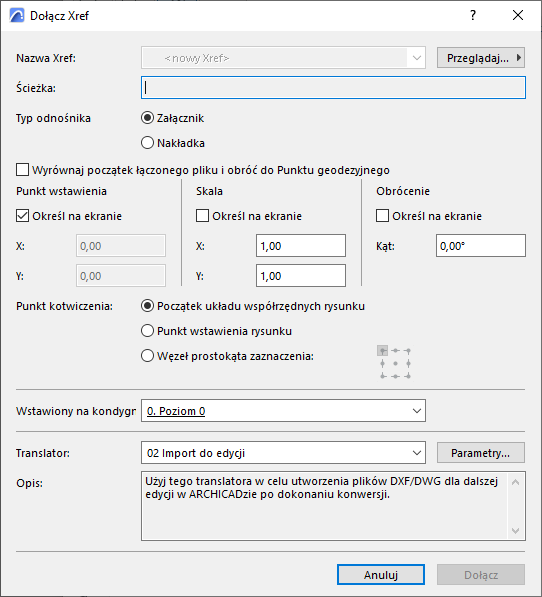

  2. Zostanie wyświetlone okno dialogowe Dołącz Xref.

  3. Z listy rozwijanej Nazwa XREF:
    • z listy XREFów wybierz plik już załadowany do projektu
    • lub Wyszukaj plik DWG lub DXF w lokalnym systemie plików lub na serwerze BIMcloud
  4. Skonfiguruj opcje wstawienia i obrotu.

    Więcej szczegółów, patrz Dołącz XREF.

  5. Wybierz Translator DWG/DXF decydujący o opcjach konwersji dołączonego pliku (lub użyj wyświetlonego translatora domyślnego). Kliknij Ustawienia aby otworzyć opcje wyświetlonego translatora.
  6. Kliknij Dołącz.

Można dołączać i odłączać pliki XREFów, ładować i przeładowywać je, a także wiązać je z plikami projektów i przeglądać informacje na ich temat. Funkcje te są dostępne w oknie dialogowym Zarządzanie XREF (Plik > Dane zewnętrzne > Menedżer XREF oraz Plik > Dołącz XREF).

Uwaga: Nie należy dołączać plików XREF z innych lokalizacji jeśli mają takie same nazwy, ponieważ Archicad nie może otwierać takich plików. (Pliki, które mają taką samą nazwę ale inne rozszerzenie pliku - DXF a DWG - mogą nadal powodować problemy.)

Zarządzanie plikami XREF

Aby zarządzać plikami XREF dołączonymi do projektu, otwórz Plik > Dane zewnętrzne > Menedżer XREF.

Okno dialogowe pozwala przeglądać informacje na temat dołączanych plików, łącznie z nazwami odniesień (które zazwyczaj brzmią tak samo jak nazwy dołączanych plików), ich statusem (Załadowany, Odłączony, Przeładowany, Wyładowany lub Związany), ich rozmiarem i typem (Załącznik lub Nakładka), a także datą i ilością wstawionych kopii.

Więcej szczegółów, patrz Okno dialogowe Zarządzanie Xref.
