Utwórz nową, własną Właściwość IFC

Właściwości IFC to dodatkowe elementy informacji przypisane do jednostek IFC. Są one uporządkowane w zestawy właściwości (IfcPropertySet).

buildingSMART definiuje ustandaryzowane zestawy właściwości dla każdego obsługiwanego schematu IFC, w tym IFC2x3, IFC4 i IFC4x3. Standardowe nazwy zestawów właściwości zaczynają się od prefiksu Pset_.

Możesz utworzyć własną właściwość IFC.

  • Własną właściwość można utworzyć tylko dla konkretnego elementu za pomocą Menedżera projektu IFC lub okna dialogowego ustawień elementu.
  • Można również utworzyć własną właściwość dla wszystkich elementów danego typu IFC (np. IfcCurtainWall): w tym celu należy użyć opcji translatora eksportu „Mapowanie właściwości dla eksportu IFC”. W tym oknie dialogowym można także utworzyć regułę mapowania, aby przypisać wartości do właściwości.

Utwórz własną właściwość IFC dla pojedynczego elementu

Dla zaznaczonego elementu utwórz własną właściwość IFC za pomocą Menedżera projektu IFC lub okna dialogowego ustawień elementu.

  • Nowo utworzone dane IFC pojawią się w zdefiniowanym Zestawie właściwości lub “Odniesieniu do klasy” w Menedżerze IFC i w oknie Ustawień elementów, wśród zestawionych właściwości.
  • Nowo utworzone dane IFC pojawią się z czerwonym znakiem X, co oznacza, że można je w dowolnym momencie usunąć.
  1. W Menedżerze projektu IFC zaznacz element.
  2. Kliknij Nowe.

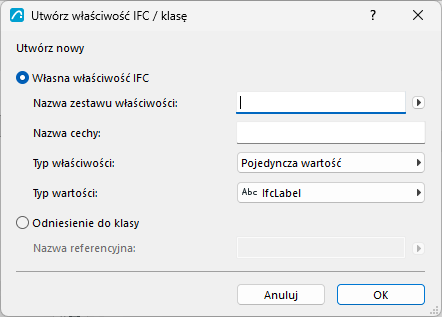

  3. W wyświetlonym oknie dialogowym utwórz własną właściwość IFC.

Utwórz nową właściwość/klasyfikację IFC

  1. Wprowadź nową nazwę własnego zestawu właściwości lub wybierz z listy istniejących nazw zestawów właściwości zdefiniowanych wcześniej dla tego samego typu elementu (kliknij ikonę strzałki, aby otworzyć tę listę).

    Uwaga: Aby uniknąć błędów (i zachować standardowe wartości definicji cech) nadając nazwę niestandardowemu zestawowi cech nie korzystaj z typowego układu PSET_ przedrostek.
  2. Wprowadź nową nazwę Właściwości.
  3. Wybierz typ właściwości (pojedyncza, numerowana, złożona, itp.), zgodnie z opisem w poniższej tabeli.
  4. Określ typ wartości: etykieta, tekst, liczba całkowita, wartość logiczna itp.

    Zobacz także Konwersja jednostek dla eksportu IFC

Typ właściwości

Definicja

Pojedyncza wartość

Obiekt cech, który posiada jedną przypisaną wartość (numeryczną lub opisową).

Wyliczona wartość

Obiekt cech, którego wartość została wybrana spośród wielu.

Ograniczona wartość

Obiekt cech posiadający maksymalnie dwie przypisane wartości (numeryczne lub opisowe); pierwsza wartość określa górną granicą, druga - dolną

Wartość tabeli

Obiekt cech posiadający dwa zestawienia przypisanych wartości (numerycznych lub opisowych), odpowiadających dwóm kolumnom.

Wartość listy

Właściwość posiadająca kilka przypisanych wartości (numerycznych lub opisowych), odpowiadających zestawieniu.

Wartość odniesienia (tylko IfcCalendarDate)

Obiekt cech odnoszący się do obiektu kalendarzowego (dzień, miesiąc i rok).

Typ wartości

Definicja

IfcAreaMeasure

RZECZYWISTY typ zakresu powierzchni. Wartość musi być określona w metrach kwadratowych, ale podczas eksportu przeliczana jest na podstawie ustawień Jednostki powierzchni.

IfcBoolean

Określony typ danych prostego typu WARTOŚCI LOGICZNEJ. Wartość: PRAWDZIWA lub FAŁSZYWA.

IfcIdentifier

Identyfikator to CIĄG alfanumeryczny (maksymalnie 255 znaków), pozwalający na określenie pojedynczej rzeczy. Może on nic nie znaczyć w żadnym języku naturalnym.

IfcInteger

Określony typ danych w postaci LICZB CAŁKOWITYCH. Liczba bitów zawartych w parametrze IfcInteger jest nieograniczona, ale w praktyce zależy od zastosowania.

IfcLabel

Etykieta to określenie, według którego można się do czegoś odnosić. Jest to CIĄG (maksymalnie 255 znaków) reprezentujący nazwę interpretowalną dla człowieka, posiadającą znaczenie w języku naturalnym.

IfcLengthMeasure

RZECZYWISTY typ wartości odległości. Wartość musi być określona w metrach, ale podczas eksportu przeliczana jest na podstawie ustawień Jednostki długości.

IfcLogical

Określony typ danych LOGICZNYCH. Wartość: PRAWDZIWA, FAŁSZYWA lub NIEZNANA.

IfcMonetaryMeasure

RZECZYWISTY typ wartości monetarnej bez względu na walutę. Jednostkę monetarną można skonfigurować w ustawieniach Jednostki monetarnej.

IfcPlaneAngleMeasure

RZECZYWISTY typ wartości kąta na płaszczyźnie. Wartość musi być określona w radianach, ale podczas eksportu przeliczana jest na podstawie ustawień Jednostki kąta.

IfcPositiveLengthMeasure

Długość musi być większa niż zero. Wartość musi być określona w metrach, ale podczas eksportu przeliczana jest na podstawie ustawień Jednostki długości.

IfcRatioMeasure

Typ wartości RZECZYWISTEJ relacji pomiędzy dwiema fizycznymi właściwościami tego samego typu. Dane wejściowe podane w wartości procentowej wyrażone zostaną jako wartość dziesiętna. np. 25% zostanie zmienione na 0,25.

IfcReal

Określony typ danych prostego typu RZECZYWISTEGO. Domeną wartości rzeczywistych są wszystkie liczby rzeczywiste - racjonalne, nieracjonalne oraz podane w notacji naukowej. Dokładność nie została tutaj określona, w praktyce zależy ona jednak od zastosowania.

IfcText

Alfanumeryczny CIĄG znaków, który powinien być czytelny i zrozumiały dla człowieka. Służy on jedynie do celów informacyjnych. Brak ograniczenia liczby znaków.

IfcTimeMeasure

RZECZYWISTY typ wartości czasu trwania. Jednostkę czasu można skonfigurować w ustawieniach Jednostki czasu.

IfcVolumeMeasure

RZECZYWISTY typ wartości pełnej zawartości bryły. Wartość musi być określona w metrach sześciennych, ale podczas eksportu przeliczana jest na podstawie ustawień Jednostki objętości.

Więcej typów…

Zobacz definicje opisane w “spisie alfabetycznym” > “Zdefiniowane typy”: https://standards.buildingsmart.org/IFC/RELEASE/IFC2x3/TC1/HTML/

Uwaga: Wszystkie inne właściwości typu “Miara” niewyszczególnione w powyższej tabeli są obsługiwane i eksportowane bez żadnych ustawień jednostek.
