Konwersja geometrii dla importu IFC

Plik > Współdziałanie > IFC > Translatory IFC

Wybierz translator, który chcesz importować i otwórz ustawienie Konwersja geometrii.

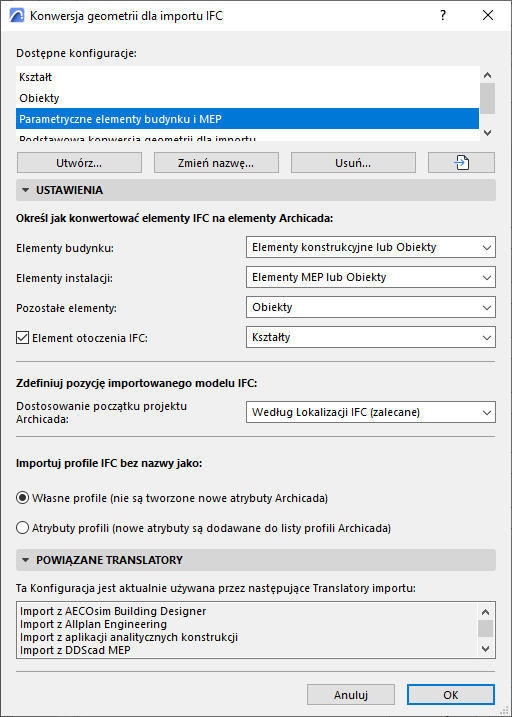

To okno dialogowe służy do określania sposobu konwersji geometrii importowanych elementów IFC.



Elementy budynku

Przelicz na:

  • Elementy konstrukcyjne lub Obiekty
  • Elementy konstrukcyjne lub Kształty

    Za pomocą tych opcji, elementy IFC o nadrzędnym typie IfcBuilding (IfcWall, IfcColumn, IfcBeam, etc.) importowane są jako edytowalne elementy (“Elementy konstrukcji”: Ścianę, Słup, Belkę itp.)

    Korzyścią wynikającą z konwersji importowanych elementów w elementy konstrukcji jest fakt, że zachowują one parametry i będzie można dla nich zastosować funkcje programu (np. automatyczne przecięcia).

    Nawet po wybraniu opcji “Element konstrukcji”, niektórych elementów nie będzie można importować w tej postaci: np. elementów niewytłaczanych (o geometrii BREP) lub elementów nieposiadających odpowiednika w MEP Designerze).

    dla takich elementów można wybrać konwersję jako edytowalny kształt lub obiekt (“inaczej Obiekty/inaczej Kształty”).

  • Kształty
  • Obiekty
  • Konwersja elementów w Kształty lub Obiekty zapewnia import idealnej geometrii.
  • Powstałe Kształty będzie można edytować.
  • Powstałe Obiekty będą elementami bibliotecznymi, a ich podtyp będzie odpowiadał typowi elementu IFC: na przykład: IfcColumn przekonwertowany w Obiekt będzie miał podtyp “Słup”.

Elementy instalacji

Ta opcja dotyczy importowanych elementów o domenie Instalacje (IfcDistributionElement).

Te elementy można przekonwertować do jednego z trzech wyników:

  • Kształty
  • Obiekty
  • Konwersja elementów w Kształty lub Obiekty zapewnia import idealnej geometrii.
  • Powstałe Kształty będzie można edytować.
  • Powstałe Obiekty będą elementami bibliotecznymi, a ich podtyp będzie odpowiadał typowi elementu IFC: na przykład: IfcColumn przekonwertowany w Obiekt będzie miał podtyp “Słup”.
  • Element instalacji: ta opcja generuje parametryczne elementy instalacji z elementów instalacji projektu. Nawet jeśli wybierzesz tę opcję, model instalacji IFC może nie zawierać wystarczających danych do wygenerowania parametrów. W takim przypadku wygenerowane zostaną elementy wyposażenia systemów instalacji nieposiadające parametrów, lub w przypadku ograniczonych danych - Obiekty.

Pozostałe elementy

Ta opcja określa sposób konwersji elementów niebędących elementami budynku ani elementami instalacji (np. umeblowanie czy elementy transportowe).

  • Kształty
  • Obiekty
  • Konwersja elementów w Kształty lub Obiekty zapewnia import idealnej geometrii.
  • Powstałe Kształty będzie można edytować.
  • Powstałe Obiekty będą elementami bibliotecznymi, a ich podtyp będzie odpowiadał typowi elementu IFC: na przykład: IfcColumn przekonwertowany w Obiekt będzie miał podtyp “Słup”.

Geometria otoczenia IFC (IFC Site)

Zaznacz to pole jeśli chcesz, aby geometria zawarta była w importowanym obiekcie IfcSite.

Wskaż, czy konwertowany element ma być edytowalnym Kształtem, czy Obiektem. (Geometrii IfcSite nie można przekonwertować na Siatkę)

Zdefiniuj pozycję importowanego modelu IFC

Dostosowanie początku projektu Archicada:

  • Położenie otoczenia IFC (zalecane)
  • Według Globalnego początku IFC

Importuj nienazwane profile IFC

Wybierz sposób obsługi nienazwanych importowanych profili IFC:

  • Profile własne (ta opcja nie tworzy nowych atrybutów w projekcie)
  • Atrybuty profilu (nowe atrybuty profilu zostają dodane do projektu)

Uwagi na temat Konwersji geometrii

  • Liczba nowo utworzonych elementów geometrycznych (podczas generowania Kształtów) lub części bibliotecznych (podczas generowania Obiektów) jest ograniczona do minimum.
  • Obiekty można wstawić do Biblioteki wewnętrznej projektu lub zapisać w podanej bibliotece zewnętrznej ( zobacz Lokalne preferencje IFC ).
  • Niektóre modele IFC mogą zawierać elementy o specjalnej geometrii, których nie można zamienić w Kształty nawet po wybraniu opcji konwersji w Kształty. W tym przypadku, MEP Designer wygeneruje Obiekty, aby zapewnić import doskonałej geometrii.
  • Zaimportowane elementy IfcSpace będą zawsze generowane jako Strefy, które zawsze zachowają oryginalną geometrię importowanych elementów.
