Skonfigurowane mapowanie właściwości (Eksport do IFC)

Konfiguracja mapowania właściwości translatora eksportu IFC określa przypisanie cechy i atrybutów IFC podczas eksportu modelu MEP Designera do IFC.

Zobacz Mapowanie właściwości dla eksportu IFC.

Niektóre dane dotyczące atrybutów i właściwości wyposażone są w skonfigurowaną regułę mapowania – w ich przypadku nie trzeba samodzielnie tworzyć reguły w oknie Mapowanie właściwości.

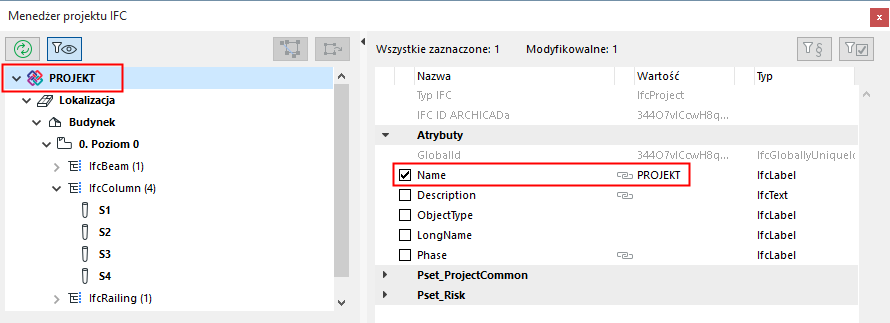

Choć reguły te nie pokazują się w oknie dialogowym Mapuj właściwości IFC dla eksportu, można je zobaczyć (jeśli mają wartości) z ikoną łańcucha w Menedżerze projektu IFC i Ustawieniach elementu.

Reguły te przedstawiono w poniższej tabeli.

Polecenie MEP Designer‐a	Parametr MEP Designera	Typ elementu IFC	Dane IFC	Menedżer projektu IFC	Zmiana dla IFC4x3
Info projektu	Projekt - Nazwa	`IfcProject`	`Attribute>Name`	widoczne/ edytowalne	-
Info projektu	Projekt - Opis	`IfcProject`	`Attribute>Description`	widoczne/ edytowalne	-
Info projektu	Projekt - ID	`IfcProject`	`Attribute>GlobalId (zobacz` Jak kontrolować Globalne ID (atrybut IFC) w oparciu o Info projektu Archicada `)`	-	-
Info projektu	Projekt - Faza	`IfcProject`	`Attribute>Phase`	widoczne/ edytowalne	-
Ustawienia lokalizacji	Północ projektu	`IfcProject`	`Attribute>` `RepresentationContext>` `TrueNorth`	-	-
Ustawienia lokalizacji	Szerokość	`IfcSite`	`Attribute>RefLatitude`	widoczne	-
Ustawienia lokalizacji	Długość	`IfcSite`	`Attribute>RefLongitude`	widoczne	-
Ustawienia lokalizacji	Wysokość	`IfcSite`	`Attribute>RefAltitude`	widoczne	-
Info projektu	Lokalizacja - Nazwa	`IfcSite`	`Attribute>Name`	widoczne/ edytowalne	-
Info projektu	Lokalizacja - ID	`IfcSite`	`Attribute>Global Id (zobacz` Jak kontrolować Globalne ID (atrybut IFC) w oparciu o Info projektu Archicada `)`	-	-
Info projektu	Lokalizacja - Opis	`IfcSite`	`Attribute>Description`	widoczne/ edytowalne	-
Info projektu	Pełny adres inwestycji >Adres inwestycji1	`IfcSite`	`Attribute>` `SiteAddress>` `AddressLines`	-	`Pset_Address.` `AddressLines`
Info projektu	Pełny adres inwestycji >Adres inwestycji2	-	-	-	`Pset_Address.` `AddressLines`
Info projektu	Pełny adres inwestycji >Adres inwestycji3	-	-	-	`Pset_Address.` `AddressLines`
Info projektu	Pełny adres inwestycji >Skrytka pocztowa	`IfcSite`	`Attribute>` `SiteAddress>` PostalBox	-	`Pset_Address.` `PostalBox`
Info projektu	Pełny adres inwestycji >Miasto inwestycji	`IfcSite`	`Attribute>` `SiteAddress>` `Town`	-	`Pset_Address.` `Town`
Info projektu	Pełny adres inwestycji >Stan/województwo inwestycji	`IfcSite`	`Attribute>` SiteAddress> `Region`	-	-
Info projektu	Pełny adres inwestycji >Kod pocztowy inwestycji	`IfcSite`	`Attribute>` `SiteAddress>` `PostalCode`	-	`Pset_Address.` `PostalCode`
Info projektu	Pełny adres inwestycji >Kraj inwestycji	`IfcSite`	`Attribute>` `SiteAddress>` `Kraj`	-	`Pset_Address.` `Kraj`
Info projektu	Lokalizacja - Obwód działki	`IfcSite`	`BaseQuantity>` `GrossPerimeter`	-	-
Info projektu	Lokalizacja - Powierzchnia działki	`IfcSite`	`BaseQuantity>` `GrossLandArea`	-	-
Info projektu	Nazwa obiektu	`IfcBuilding`	`Attribute>Name`	widoczne/ edytowalne	-
Info projektu	Obiekt - Opis	`IfcBuilding`	`Attribute>Description`	widoczne/ edytowalne	-
Info projektu	Obiekt - ID	`IfcBuilding & IfcBuildingStorey`	`Attribute>GlobalId (zobacz` Jak kontrolować Globalne ID (atrybut IFC) w oparciu o Info projektu Archicada `)`	-	-
Info projektu	Kontakt - Pełna nazwa>Kontakt - Tytuł przed	`IfcPerson`	`Attribute>PrefixTitles`	-	-
Info projektu	Kontakt - Pełna nazwa>Kontakt - Imię	`IfcPerson`	`Attribute>GivenName`	-	-
Info projektu	Kontakt - Pełna nazwa>Kontakt - Drugie imię	`IfcPerson`	`Attribute>MiddleNames`	-	-
Info projektu	Kontakt - Pełna nazwa>Kontakt - Kontakt - Nazwisko	`IfcPerson`	`Attribute>FamilyName`	-	-
Info projektu	Kontakt - Pełna nazwa>Kontakt - Tytuł po	`IfcPerson`	`Attribute>SuffixTitles`	-	-
Info projektu	Projektant - ID	`IfcPerson`	`Attribute>Id`	-	-
Info projektu	Projektant - Funkcja	`IfcPerson`	`Attribute>Roles`	-	-
Info projektu	Projektant - Oddział	`IfcPerson`	`Addresses>` `Postal>` `InternalLocation`	-	Przestarzałe
Info projektu	Projektant - Organizacja	`IfcOrganization`	`Attribute>Name`	-	-
Info projektu	Projektant - Kod organizacji	`IfcOrganization`	`Attribute>Id`	-	-
Info projektu	Pełny adres do kontaktu> Kontakt - 1 linia adresu	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `AddressLines`	-	Przestarzałe
Info projektu	Pełny adres do kontaktu> Kontakt - Skrytka pocztowa	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `PostalBox`	-	Przestarzałe
Info projektu	Pełny adres do kontaktu> Kontakt - Miasto	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `Town`	-	Przestarzałe
Info projektu	Pełny adres do kontaktu> Kontakt - Stan/region	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `Region`	-	Przestarzałe
Info projektu	Pełny adres do kontaktu> Kontakt - Kod pocztowy	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `PostalCode`	-	Przestarzałe
Info projektu	Pełny adres do kontaktu> Kontakt - Państwo	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `Kraj`	-	Przestarzałe
Info projektu	Projektant - E-mail	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `ElectronicMailAddress`	-	Przestarzałe
Info projektu	Projektant - Nr telefonu	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `TelephoneNumbers`	-	Przestarzałe
Info projektu	Projektant - Nr faksu	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `FacsimileNumbers`	-	Przestarzałe
Info projektu	Projektant - Strona www	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `WWWHomePageURL`	-	Przestarzałe
Ustawienia kondygnacji	Wzniesienie	`IfcBuildingStorey`	`Attribute>Elevation`	widoczne/ edytowalne	-
Ustawienia strefy	Nazwa	`IfcSpace`	`Attribute>LongName`	widoczne/ edytowalne	-
Ustawienia strefy	Numer (Nr)	`IfcSpace`	`Attribute>Name`	widoczne/ edytowalne	-
Ustawienia (elementu)	Klasyfikacja i właściwości > ID	`(Typ elementu IFC)`	`Attribute>Name`	widoczne/ edytowalne	-
Ustawienia (elementu)	Klasyfikacja i właściwości > Klasyfikacja	`(Typ elementu IFC)`	`Attribute>ObjectType`	widoczne/edytowalne w Translatorze eksportu, Mapowanie typów)	-
Ustawienia (elementu)	Klasyfikacja i właściwości > Klasyfikacja	`(Typ elementu IFC)`	`Attribute>PredefinedType`	widoczne/edytowalne w Translatorze eksportu, Mapowanie typów)	-
Ustawienia (elementu)	Klasyfikacja i właściwości > Funkcja konstrukcyjna	`(Typ elementu IFC)`	`Pset_...Common>` `LoadBearing`	widoczne	-
Ustawienia (elementu)	Klasyfikacja i właściwości > Położenie	`(Typ elementu IFC)`	`Pset_...Common>` `IsExternal`	widoczne	-
Ustawienia (elementu)	Klasyfikacja i właściwości > Status przebudowy	`(Typ elementu IFC)`	`AC_Pset_RenovationAndPhasing>` `Status przebudowy`	widoczne	-
Ustawienia (elementu)	Klasyfikacja i właściwości > Klasyfikacja	`(Typ produktu IFC)`	`Attribute>ElementType`	widoczne/edytowalne w Translatorze eksportu, Mapowanie typów)	-
Ustawienia (elementu)	Klasyfikacja i właściwości > Klasyfikacja	`(Typ produktu IFC)`	`Attribute>PredefinedType`	widoczne/edytowalne w Translatorze eksportu, Mapowanie typów)	-
Zestawienie (element)	Ogólne >Unikalne ID	`(Typ elementu IFC)`	`Attribute>Tag`	widoczne/ edytowalne	-
Ustawienia Okna/Drzwi	Podgląd i położenie >Szerokość	`IfcWindow / IfcDoor`	`Attribute>OveralWidth`	widoczne	-
Ustawienia Okna/Drzwi	Podgląd i położenie >Wysokość	`IfcWindow / IfcDoor`	`Attribute>OverallHeight`	widoczne	-
(reguła automatycznego nadawania nazw)	Mat. bud./Nazwa profilu, wymiary elementów. Dla elementów wieloodcinkowych: Liczba odcinków, maksymalne wymiary odcinka, długości odcinków.	`IfcColumn`	`Pset_ColumnCommon>` `Podrys`	widoczne/ edytowalne	-
(reguła automatycznego nadawania nazw)	Mat. bud./Nazwa profilu, wymiary elementów. Dla elementów wieloodcinkowych: Liczba odcinków, maksymalne wymiary odcinka, długości odcinków.	`IfcBeam`	`Pset_BeamCommon>` `Podrys`	widoczne/ edytowalne	-
