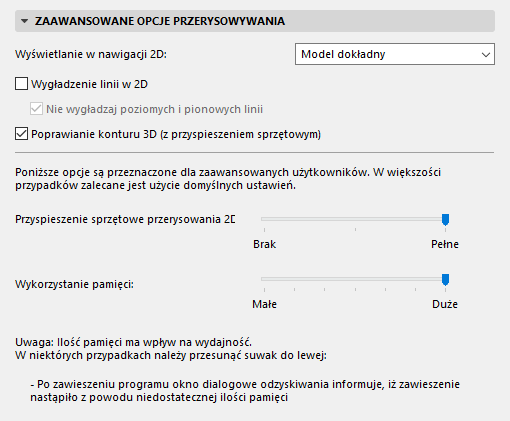

Zaawansowane opcje przerysowywania

Wyświetlanie w nawigacji 2D

Rozwijana lista zawiera trzy sposoby wyświetlania elementów podczas operacji przesuwania ekranu. (Jeżeli masz trudności z nawigacją skomplikowanych, złożonych rysunków, wybór jednej z tych opcji może pomóc rozwiązać ten problem.)

• Model uproszczony: Model wyświetlany jest w uproszczonej wersji (np. czasowo chowane jest kreskowanie).
• Tylko obrys struktury: W trakcie przesuwania ekranu, widoczny jest tylko obrys struktury.
• Model dokładny: Wyświetlane są wszystkie elementy.

Po zakończeniu operacji przesuwania wszystkie elementy zostaną w pełni wyświetlone.

Wygładzenie linii w 2D

Domyślnie włączone. Opcja ta sprawia, że elementy rysunku 2D typu linia są znacznie bardziej wygładzone.

• Nie poprawiaj poziomych i pionowych linii. Zaznacz tę opcję, jeśli chcesz pominąć linie poziome i pionowe podczas poprawiania konturów.

Poprawianie konturu 3D (w trybie Sprzętowego poprawiania konturu)

Zaznacz to pole, jeśli chcesz uzyskać Poprawianie konturu w 3D, a używasz silnika 3D z akceleracją sprzętową.

Poziom sprzętowego przyspieszenia w 2D

Ta opcja jest włączona i nie można jej wyłączyć (technologia obsługująca tę opcję jest przestarzała i zostanie wyeliminowana w nadchodzących wersjach)

Wykorzystanie pamięci

Użyj suwaka, aby dostosować poziom wykorzystania pamięci przez program MEP Designer. Przy założeniu, że pamięć dostępna na Twoim komputerze jest wystarczająca i zależnie od używanego procesora, zwiększenie tej wartości (poprzez przesunięcie suwaka w prawo) może poprawić wydajność.

Suwak Wykorzystania pamięci określa tryby pracy, które nie są ściśle powiązane z wyświetlaniem 2D, jednak mogą mieć wpływ na prędkość wyświetlania 2D. Domyślnie suwak jest ustawiony na Pełne. W takim przypadku podczas otwierania MEP Designera część pamięci jest zarezerwowana na indeksowane elementy. Ta zarezerwowana pamięć umożliwia programowi szybsze wykonywanie różnych operacji, z których większość ma wpływ na prędkość 2D.

Jeżeli wykorzystanie pamięci jest bardzo duże (np. podczas pracy z dużymi plikami), zalecane jest przesunięcie suwaka w lewo. W takim przypadku mniej pamięci będzie zarezerwowane na indeksowaną funkcję, a więcej na zwykłe funkcje. Należy podkreślić, że podczas pracy z małymi plikami, różnica pomiędzy dwoma trybami pracy jest niezauważalna. Zalecamy pozostawienie suwaka przesuniętego w prawo, w położenie domyślne i przemieszczanie go w lewo wyłącznie w sytuacji, gdy w programie wystąpią poważne problemy z brakiem pamięci.
