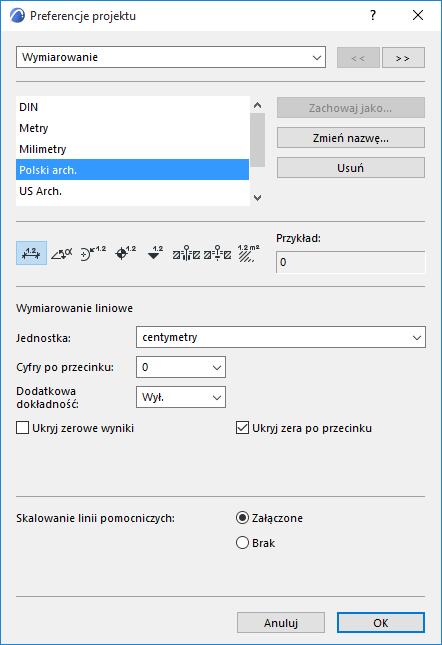

Wymiarowanie (Preferencje)

Aby otworzyć Preferencje wymiarów, należy wykonać jedną z poniższych czynności:

  • Przejść do menu Opcje > Preferencje projektu > Wymiarowanie

  • Kliknąć ikonę Wymiarowanie w pasku Opcji podręcznych


Wybierz standard wymiarowania

Skorzystaj z jednej z poniższych procedur:

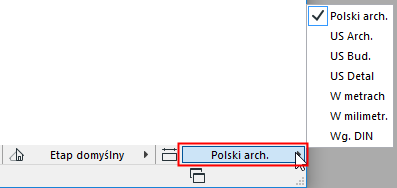

  • Skorzystać z okna wyskakującego Wymiarowanie z paska Opcji podręcznych znajdującego się na dole okna lub

  • Wybrać opcję z listy na stronie Wymiarowanie w Preferencjach projektu

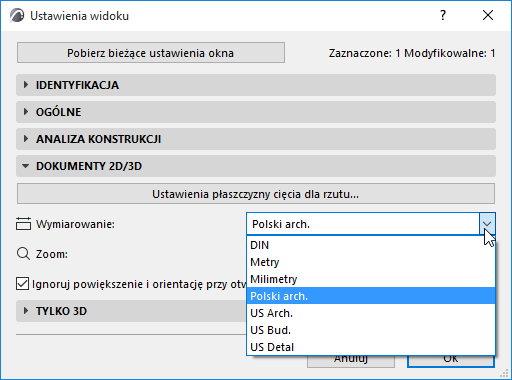

  • Użyć okna wyskakującego Wymiarowanie w Ustawieniach widoku (Panel Dokumentów 2D/3D)


Wpływ Preferencji wymiarowania

Preferencje wymiarowania dotyczą sposobu wyświetlania jednostek wymiarowania w projekcie:

  • Wymiary
  • Metryki stref
  • Tekst wypełnienia
  • Teksty znacznika
  • Etykieta symboliczna (nie Autotekst wyświetlony zgodnie z Preferencjami jednostek dla obliczeń)
  • w Zestawieniach elementów: Wprowadzone parametry głównego elementu (np. Wysokość ściany, Kąt nachylenia)

Preferencje wymiarowania nie mają wpływu na wartości obliczeń (np. długość ściany) w Zestawieniu interaktywnym, Listach ani dodatku Lista powierzchni. Na te obliczenia mają wpływ Jednostki obliczeniowe w Preferencjach projektu. (Zobacz Preferencje jednostek obliczeniowych .)

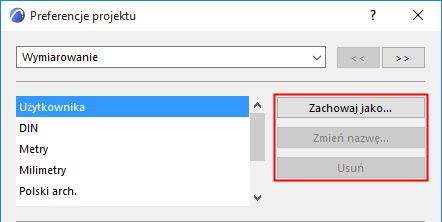

Zachowaj własny standard wymiarowania

Zachowaj jako: Jeżeli wprowadzisz zmiany w tym oknie, nazwa Standardu wymiarowania zmieni się na “Użytkownika”. Kliknij “Zachowaj jako”, aby nazwać ten zmodyfikowany standard i spowodować, że będzie on dostępny w projekcie.



Wybierz sposób wymiarowania

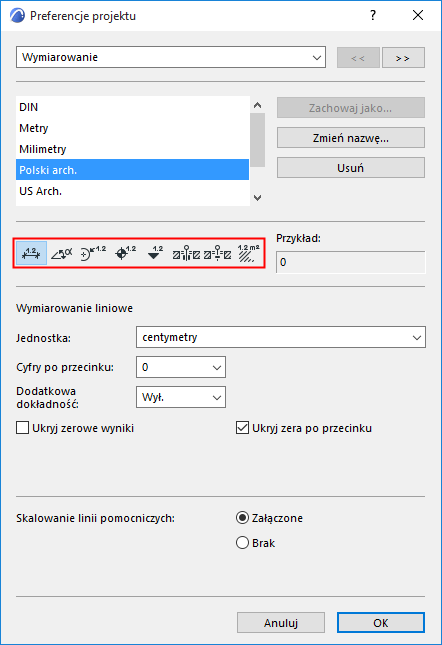

Kliknij jedną z 8 ikonek, aby wybrać sposób wymiarowania, dla którego chcesz skonfigurować opcje.


  • Liniowy
  • Kątowy
  • Koncentryczny
  • Poziom
  • Wzniesienie
  • Drzwi/Okno/Świetlik
  • Wysokość parapetu
  • Obliczenia powierzchni (obejmuje również powierzchnię wyświetloną w Metryczkach stref)

Wyświetlanie jednostek

Podczas konfiguracji każdej z opcji, sprawdź w polu Przykład, jak dany Sposób wymiarowania wyświetlony będzie w projekcie.

Opcje wymiarowania będą różne w zależności od wybranego systemu jednostek (metryczny lub tradycyjny brytyjski) oraz od typu wymiarów, dla których określasz preferencje.

Jednostka: Określ Jednostkę dla każdego ze Sposobów wymiarowania.

Cyfry po przecinku: Określa ilość wyświetlanych Cyfr po przecinku dla każdej wartości wymiarowania.

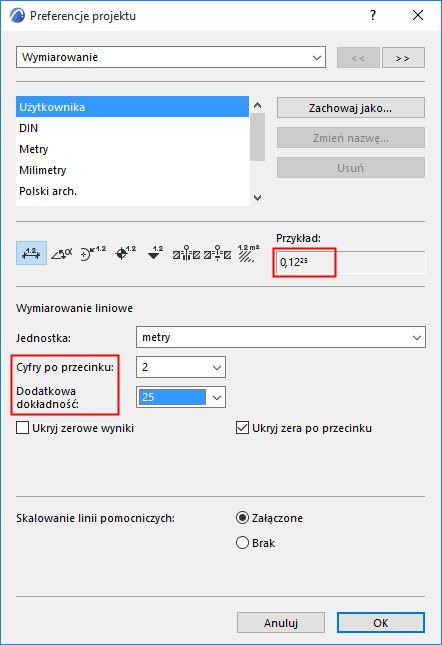

Dodatkowa dokładność: Zaznacz, aby wyświetlić dodatkowe wartości dziesiętne jako indeks górny.

Na przykład, tutaj liczba cyfr po przecinku ustawiona jest na 2: ale Dodatkowa dokładność zostanie określona na 25: następna wartość dziesiętna będzie zatem widoczna również jako indeks górny, zaokrąglona do przyrostów 25. Zobacz pole Przykładu w oknie dialogowym.

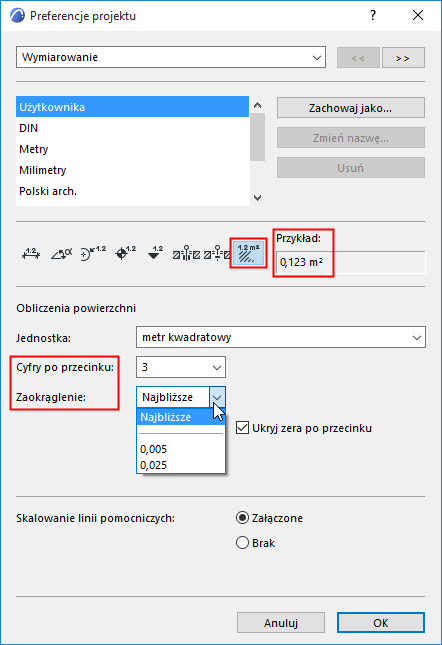

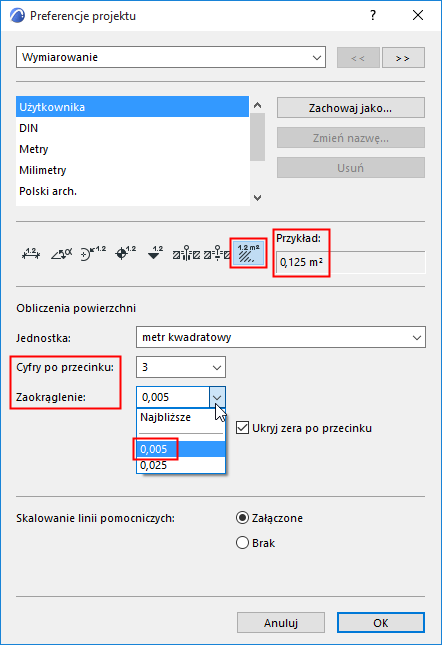

Zaokrąglenie: Dostępne dla wymiarów powierzchni. Wybierz funkcję zaokrąglania z rozwijanego okna.

  • Najbliższe: Wartość zostanie zaokrąglona do ustawionej wartości cyfr po przecinku.
  • Inne: Wartość zostanie zaokrąglona do ustawionej ilości cyfr po przecinku, ale ostatnia cyfra (cyfry) zaokrąglona zostanie do wielokrotności 5 (lub 25).

    RoundingArea.png     RoundingArea2.png

Ukryj zerowe wyniki: Zaznacz tę opcję, aby ukryć wartości zerowe.

  • Na przykład: 0,25 metra jest wyświetlane jako 25

Ukryj zera po przecinku: Wszystkie zera znajdujące się na końcu wartości zostaną pominięte, bez względu na wyświetlaną liczbę miejsc po przecinku.

  • Na przykład: 25 metrów jest wyświetlane jako 25.00

Nie można jednocześnie zaznaczyć obu opcji.

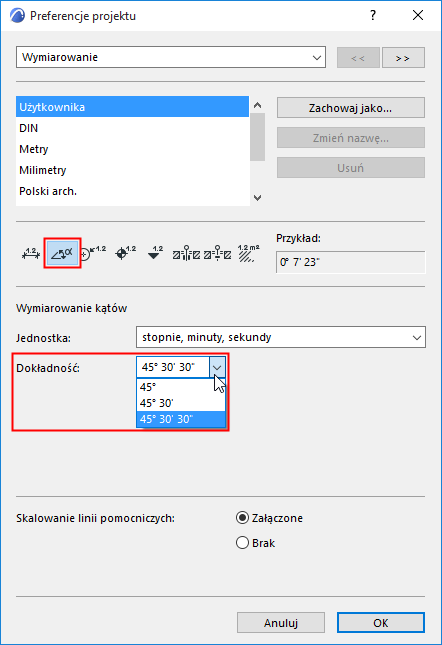

Dokładność: Dostępne dla Jednostki wymiarowania kątowego jako stopnie/minuty/sekundy lub jednostka mierniczego. Z rozwijanej listy wybierz poziom dokładności.



Skalowanie linii pomocniczych: Zaznacz jedną z opcji aby wybrać, czy linie pomocnicze (linie odniesienia) będą skalowane wraz ze skalą okna, czy ich wielkość będzie niezależna od skali. (Linie pomocnicze to w tym przypadku linie biegnące prostopadle od linii wymiarowej do wymiarowanego elementu.)

Wyświetlanie systemu brytyjskiego

Jeżeli wybierzesz jednostkę brytyjską, mogą być dostępne następujące opcje:

Uwaga: Nie można używać różnych jednostek dla tego samego typu wymiarowania. Jednakże możesz zastosować dwa ustawienia wymiarowania tego samego typu korzystając z polecenia Dodatkowe wymiary.

Ułamki: Z rozwijanego menu wybierz ułamki, jakie będą wyświetlane, jeżeli wybrana jednostka może zawierać ułamkowe części cali.

Ułamki małymi literami: Wł./wył. wyświetlanie ułamków stóp lub cali mniejszą czcionką na linii wymiarowej.

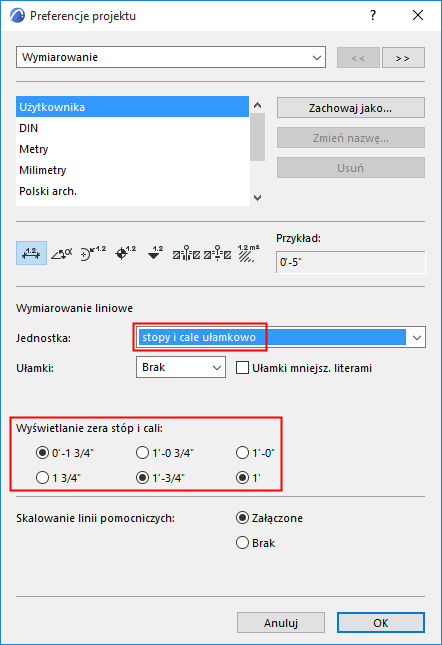

Wyświetlanie zera stóp i cali: Jeśli używasz stóp i cali ułamkowo, w tej części dostępne będą trzy pary przycisków wyboru; jeśli korzystasz z cali ułamkowo - dostępna będzie jedna para przycisków wyboru. Dzięki nim możesz określić sposób wyświetlania wartości w przypadku wystąpienia zera stóp lub zera cali .
