Panel Podgląd i położenie (narzędzie Drzwi/Okno)



Użyj pól, aby wprowadzić wartości dla Drzwi/Okna:

Szerokość: Tutaj wprowadź Szerokość otwarcia.

Wysokość: Tutaj wprowadź Wysokość otwarcia.

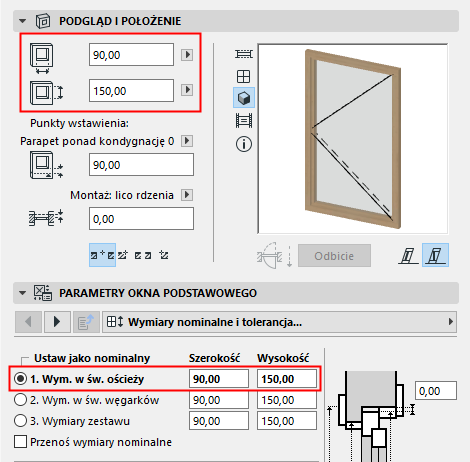

Uwaga: Szerokość/Wysokość to wartości Wymiaru nominalnego okna, które można również określić w panelu Wymiar nominalny i Tolerancje w panelu Interfejsu graficznego.


Wartość dla Nadproża/Parapetu: Wprowadź wysokość parapetu lub nadproża drzwi lub okna od wybranego punktu odniesienia.

Określi punkt odniesienia dla parapetu/nadproża wybierając z powyższego okna pole wartości:



Zobacz także Wzniesienie parapetu lub nadproża.

Węgarek: Wprowadź głębokość węgarka drzwi/okna, jeśli istnieje.

Wstaw węgarek albo w lico ściany albo rdzeń (najbliższa warstwa rdzenia, jeśli istnieje klika warstw.) Jest to ważne jeśli używasz ściany warstwowej.

Zobacz także Wstaw węgarek.

Uwaga: Wartość Węgarka w panelu Podgląd i położenie jest taka sama jak Grubość węgarka w zakładce Węgarek, w panelu Własne parametry Ustawień Drzwi/Okien.

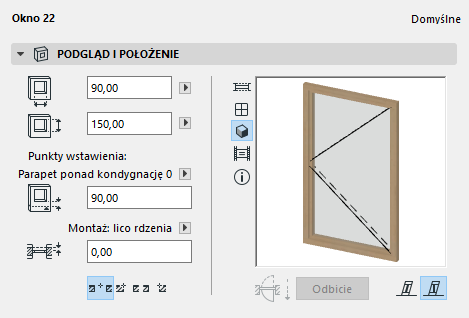

Obszar podglądu

Zobacz także Opcje podglądu.

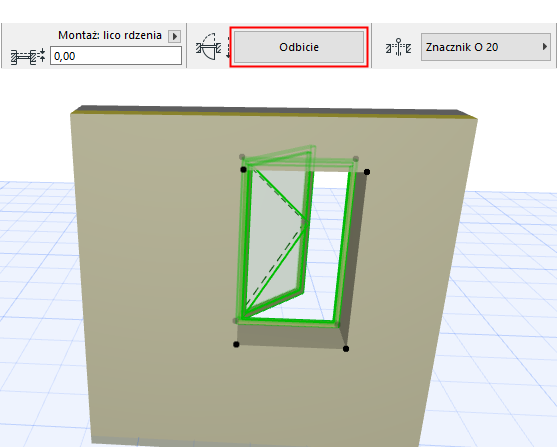

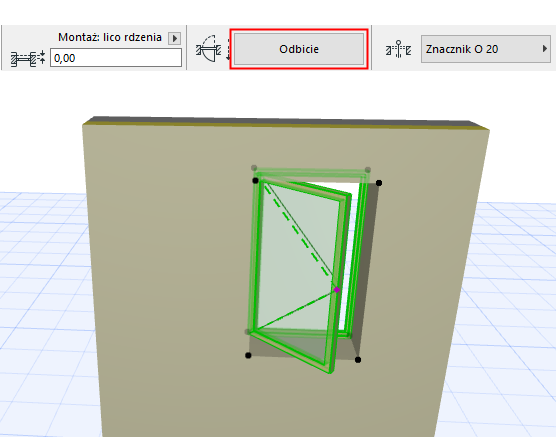

Przycisk Odbicie przełącza kierunek otwierania zaznaczonych drzwi/okien z jednej strony na drugą, podczas gdy rama pozostaje w miejscu. (Ten przycisk jest dostępny również w Palecie Info).

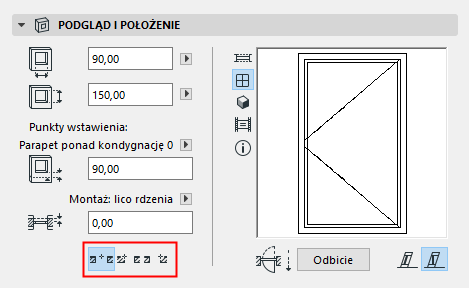

Punkt wstawienia: Ta opcja ma wpływ na zastosowaną metodę wstawiania nowego okna/drzwi. Wybierz geometrię boczną lub środkową jako preferowaną metodę wstawiania drzwi/okna.

Po wstawieniu otworu w ścianę możesz przełączać Metody geometrii w czasie pracy (użyj opcji Punkt kotwiczenia w Palecie Info, lub jego skrót.)



Zobacz także Wstawianie Drzwi i Okien.

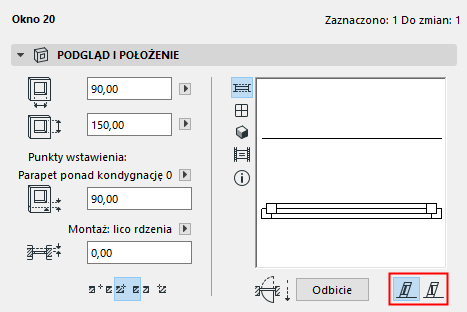

Płaszczyzna otworu: Ta funkcja ma znaczenie, gdy okno lub drzwi zostały wstawione w pochyłą lub złożoną ścianę.
