Reprezentacja na rzucie drzwi/okna: Symbol / Rzut

Za pomocą opcji Reprezentacji na rzucie w Ustawieniach drzwi/okna (panel Rzut i przekrój) określ w jaki sposób ma być wyświetlony otwór:

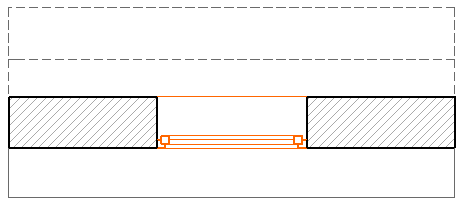

• Symbol (domyślne): Jest to standardowy symbol obiektu, określony niezależnie przez wygląd modelu 3D elementu.

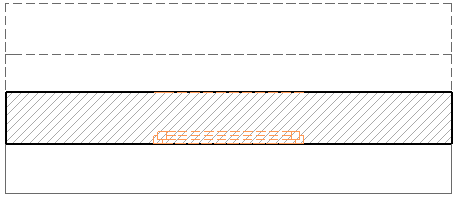

• Wszystko jako Pozawidokowe: symboliczny widok 2D elementu wyświetlony jest za pomocą linii pozawidokowych.
  Uwaga: Określ atrybuty pozawidokowe (rodzaj linii, pióro) w panelu Rzutu i przekroju Ustawień drzwi/okien.

Symbol	Wszystko jako Pozawidokowe

Zobacz Zastąp atrybuty obiektów GDL Drzwi/Okien.

Jednakże, w przypadku ścian pochyłych, możesz ustawić bardziej realistyczne wyświetlanie przekroju drzwi/okna: wybierz opcje Rzut lub Rzut i Pozawidokowe, aby zobaczyć wszystkie elementy okna w pochyłej ścianie.

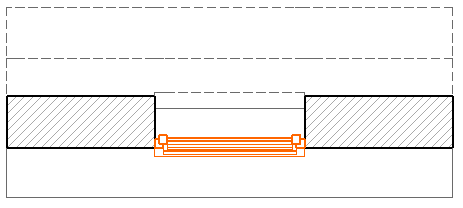

• Rzut: wyświetla powierzchnię przecięcia fragmentu modelu 3D oraz nieprzycięty (dolny) fragment.

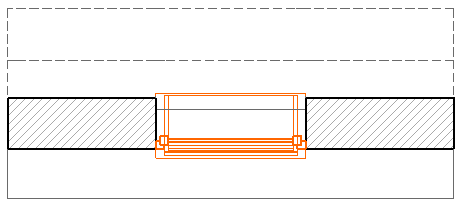

• Rzut i Pozawidokowe: wyświetla przekrojony fragment modelu 3D, a także część znajdującą się poza widokiem (czyli ponad płaszczyzną cięcia Rzutu oraz nieprzycięty (dolny) fragment.

Rzut	Rzut i Pozawidokowe
