Ustawienia Narzędzia Etykieta
Opis podstawowych funkcji wspólnych dla wszystkich narzędzi znajdujących się w Palecie narzędzi, patrz Praca w oknach dialogowych Ustawień Narzędzi.
Zobacz także Etykiety.
Kliknij dwukrotnie ikonę narzędzia Etykieta w Palecie narzędzi.

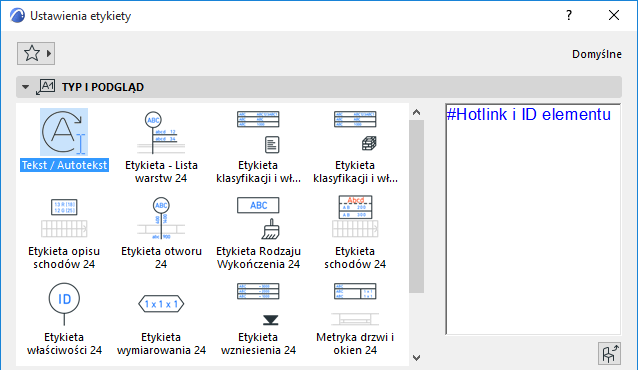

Panel Typ i podgląd etykiety
Panel Typ i podgląd definiuje opcje tworzenia etykiet dla elementów i wyświetla podgląd.
Załaduj inną etykietę: Kliknij ikonę w dolnym lewym roju i wyszukaj obiektu typu etykieta.
Panel Styl tekstu
Panel Wskaźnik

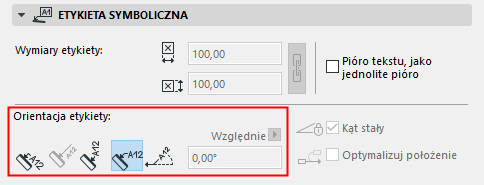

Panel Etykiety symbolowej
(Nieaktywne dla etykiety Tekst/Autotekst.)
Określ wymiary etykiety.
Wprowadź orientację etykiety. Dostępne opcje zależą od poszczególnych etykiet symbolu.
Zobacz również Orientacja etykiety, poniżej.
Zastosuj pióro tekstu jako jednakowe pióro: Zaznacz to pole, aby użyć danego pióra tekstu (ustawionego w panelu Styl tekstu) dla wszystkich elementów symbolu znacznika, niezależnie od własnych kolorów określonych gdzie indziej dla tego znacznika.
Panel Zmiana parametrów (narzędzie Etykieta)
Zastosuj własne parametry, aby skonfigurować zawartość i geometrię etykiety.
Wskazówki na temat różnych opcji dla etykiet symbolowych, zobacz: Własne parametry dla Etykiet symbolowych.

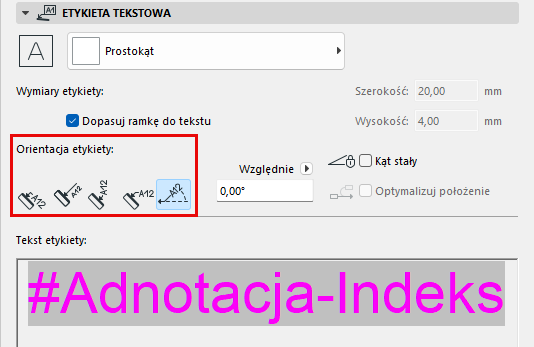

Panel Etykiety tekstowej
Dostępne dla etykiety tekst/autotekst.
Orientacja etykiety
- Metoda Równolegle zawsze wstawia Etykiety równolegle do skojarzonych elementów.
- Metoda Prostopadle wstawia Etykiety prostopadle do skojarzonych elementów.
- Metoda Pionowo orientuje Etykiety wertykalnie. Tekst może być wtedy czytany od dołu do góry.
- Metoda Pionowo obraca Etykietę poziomo.
- Metoda Użytkownika pozwala samemu wprowadzić żądany kąt obrotu Etykiety.
Za pomocą tego okna określ, w jaki sposób powinna być interpretowana wartość kąta po wstawieniu elementu
- Względem orientacji (kąt zostanie zmierzony względem orientacji widoku)
- Bezwzględnie wobec systemu odniesienia (kąt zostanie zmierzony od punktu (0,0) na osi współrzędnych)
Szczegóły - zobacz Określ orientację.
Kąt stały (dla etykiety tekstowej z własnym kątem)
Zaznacz, aby zachować stały kąt niezależnie od kolejnych operacji obracania elementu.
Optymalizuj położenie: Zmień położenie strzałki etykiety, jeśli okaże się, że po przesunięciu etykiety lub obróceniu widoku znajduje się ona w dziwnym położeniu.
Niezoptymalizowana Etykieta, po obróceniu:
Zoptymalizowana Etykieta, po obróceniu:

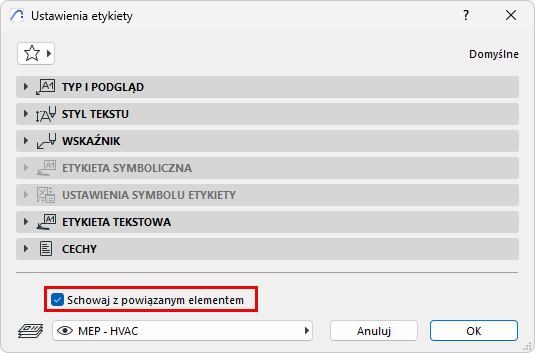

Schowaj z powiązanym elementem
Domyślnie, etykieta będzie niewidoczna, jeśli element, z którym jest powiązana, jest niewidoczny (np. znajduje się na warstwie ukrytej). Aby mimo to wyświetlić etykietę, odznacz to pole.
