Typ skrzydła/Opcje skrzydła (Drzwi lub Okna)

Poniżej opisano stronę Typu skrzydła i Opcji skrzydła panelu Własne parametry dla Ustawień drzwi/okna z biblioteki INT Archicada.

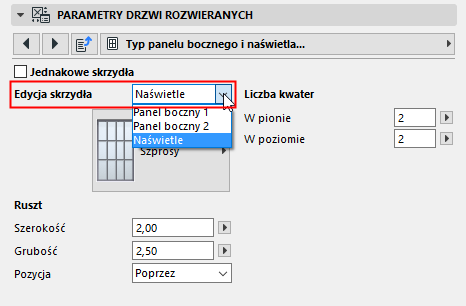

Rozpocznij klikając skrzydło lub rygiel, aby uruchomić edycję.

Uwaga: Jeśli zaznaczysz pole Jednakowe skrzydła wszystkie skrzydła będą tego samego typu.

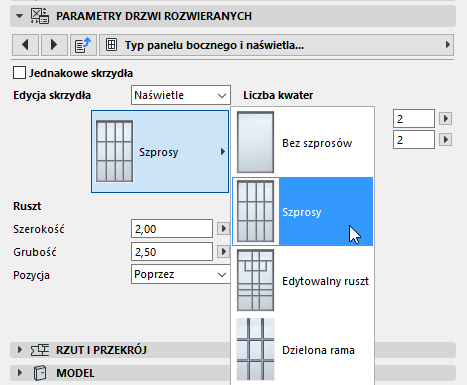

Następnie wybierz wzór słupków dla wybranego skrzydła:

Zobacz także Własny panel.

Uwaga: Typ skrzydła “Edytowalna siatka” oznacza, że możesz graficznie edytować podziały skrzydeł w projekcie, używając edytowalnych punktów aktywnych.

Zobacz Edycja Graficzna z użyciem Punktów Aktywnych.

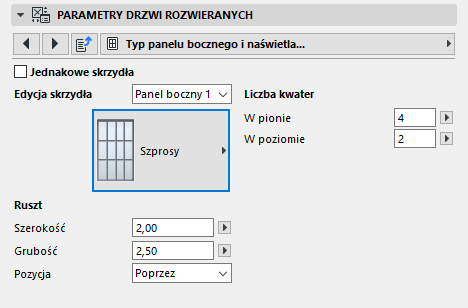

Wprowadź wartość dla wzoru skrzydła: liczba listew poziomo lub pionowo oraz parametry podziału szprosów.

Położenie: Wybierz czy wstawić szprosy dla tego skrzydła po wewnętrznej, czy zewnętrznej stronie otworu, czy też umieścić je po obu stronach (“Poprzez”).

Własny panel

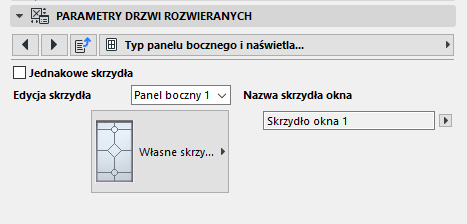

Jeśli utworzyłeś Własne skrzydło drzwi, wybierz Własny panel, aby zastosować skrzydła do naświetla bocznego.

Informacje na temat tworzenia własnego panelu, zobacz Utwórz Własne Komponenty.
