Minimalna przestrzeń

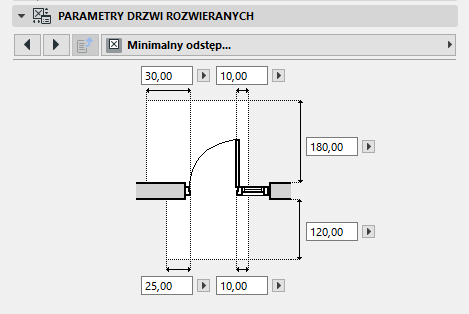

Poniżej opisano wszystkie strony Minimalna przestrzeń panelu Własnych parametrów dla “Drzwi z zawiasami” z naświetlem bocznym i ryglem, z biblioteki INT Archicada.

Te opcje służą do określenia wymogów minimalnej przestrzeni dla prześwitów po obu stronach drzwi.



W ramach pomocy przy rysowaniu, możesz włączyć Opcję reprezentacji modelu aby pokazać minimalne odstępy (zarówno dla drzwi i obiektów) na rzucie.

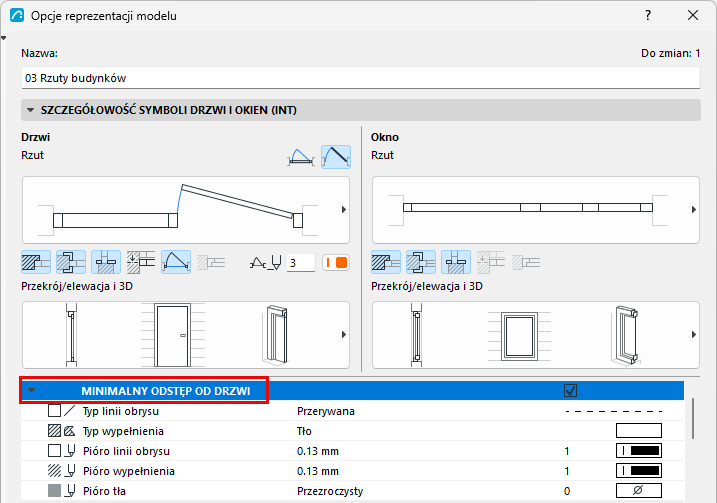

Aby zobaczyć obszar minimalnej przestrzeni na rzucie dla wszystkich drzwi w projekcie posiadających ten parametr:

  1. Przejdź do menu Dokument > Reprezentacja modelu > Opcje reprezentacji modelu
  2. Otwórz panel Poziom szczegółowości symboli drzwi i okien.
  3. Zaznacz pole Minimalna przestrzeń drzwi.


Użyj opcji poniżej pola, aby określić pióra, typ linii i wypełnienia dla widoku minimalnej przestrzeni.

Informacje na temat panelu Własnych parametrów, zobacz Gdzie ustawić parametry drzwi/okna.
