Eksport modelu do Solibri

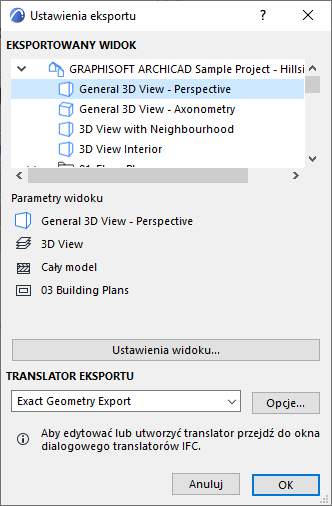

  1. W palecie Solibri Connection: Kliknij przycisk Eksportuj ustawienia.
  2. Wybierz widok do eksportu.

    Wybrany widok może być 2D lub 3D. W przypadku widoku rzutu, eksportowane są elementy widoczne na wybranej kondygnacji.


    A screenshot of a cell phoneDescription automatically generated
  3. Wybierz Translator IFC do Eksportu. (Kliknij Opcje, aby zobaczyć podsumowanie ustawień Tłumacza IFC).

    Translatorami można zarządzać z menu Plik > Interoperacyjność > IFC > Translatory IFC.

  4. Po dokonaniu wyboru widoku i translatora: Kliknij OK.

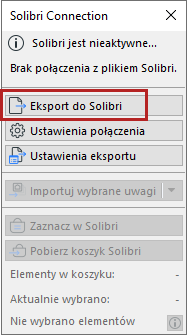

  5. W palecie Solibri Connection: Kliknij Eksportuj do Solibri.

    A screenshot of a cell phoneDescription automatically generated

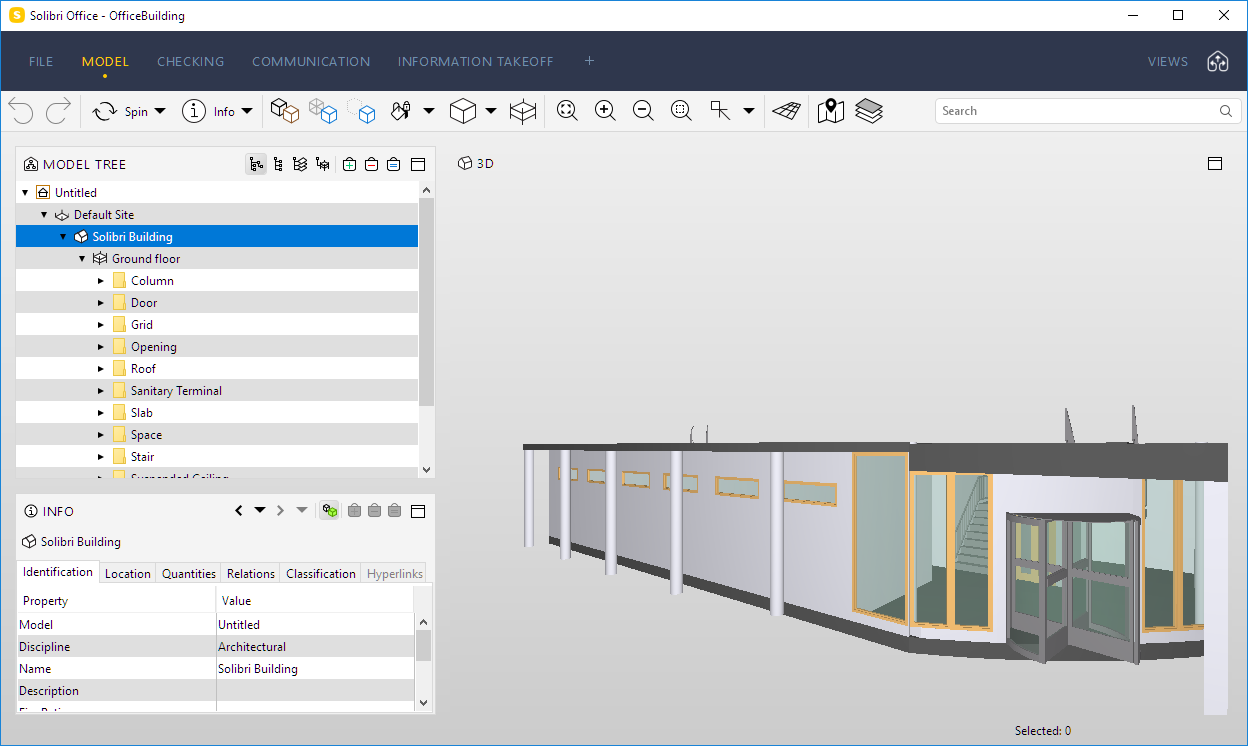

  6. Model jest eksportowany.

    A screenshot of a computerDescription automatically generated
  7. Upewnij się, że model został zapisany w Solibri: przy jego następnym otwarciu model Solibri może wznowić połączenie z modelem MEP Designer.

Eksport wielu modeli do jednego Solibri

Użytkownik może połączyć wiele kopii MEP Designera z jednym Solibri. Po nawiązaniu połączenia pomiędzy MEP Designerem a Solibri można podłączyć również drugiego Archicada.

  1. Uruchom drugiego MEP Designera.
  2. W palecie Połączenia Solibri kliknij Eksportuj do Solibri.
  3. Pojawi się Ostrzeżenie: Inny model MEP Designera jest już połączony z aktualnie załadowanym modelem Solibri.

    A screenshot of a cell phoneDescription automatically generated
  4. Aby dodać drugi model MEP Designera: Kliknij Dodaj.
    Uwaga: W tej sytuacji Ustawienia połączeń wskazują, że Solibri używa tego portu do połączenia z innym MEP Designerem. To samo połączenie jest wykorzystywane również dla drugiego modelu.

Ten model pojawi się w Solibri obok pierwszego.
