Origem de Perfil na Janela de Editor de Perfil

A Origem visível no Editor de Perfil é um ponto de referência importante.

Não é possível mover a Origem de Perfil, mas pode mover o perfil em si, de forma a que este se enquadre correctamente com a Origem.

Perfil de Parede

Se o perfil for uma Parede, a origem representa a localização da linha de referência da Parede.

Perfil de Pilar ou Viga

Para um Pilar ou uma Viga, a origem representa a localização do eixo do elemento.
No caso de Vigas perfiladas utilizadas numa estrutura de Escada: para ligações correctas, certifique-se de que a Origem de Perfil está definida no topo do perfil. (Em alternativa, escolha uma localização no topo para o Ponto de Inserção).
Ver também Ponto de Inserção de Viga.

Componentes Parede Cortina

Isto aplica-se se o Perfil estiver definido para "usado com" Itens da Biblioteca e se os Itens da Biblioteca para componentes de Parede Cortina estiverem configurados para usar Perfis (como na Biblioteca do AC).

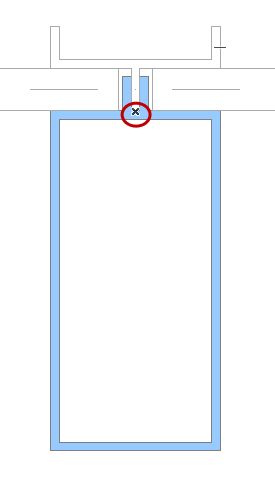

Se o perfil for uma Moldura de Parede Cortina, a origem encontra-se no interior da superfície vidrada. A direcção para baixo no perfil representa a direcção interior da Moldura. No geral, a Origem de Perfil estará localizada no ponto central superior do perfil.

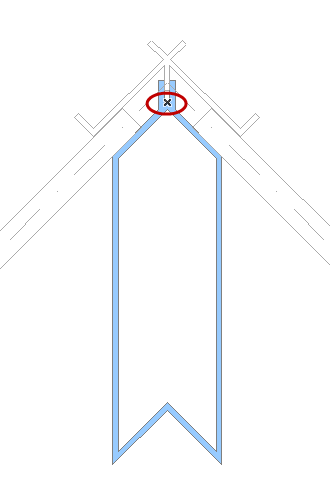

Se o perfil for uma Moldura de Canto da Parede Cortina, a origem encontra-se no interior das superfícies vidradas, na respectiva intersecção.


Moldura	Moldura de Canto

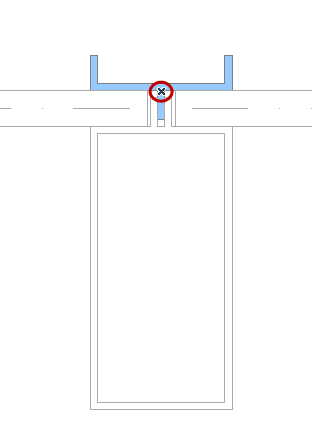

Se o perfil for uma Tampa de Moldura da Parede Cortina, a origem encontra-se no interior das superfícies vidradas, na respectiva intersecção.

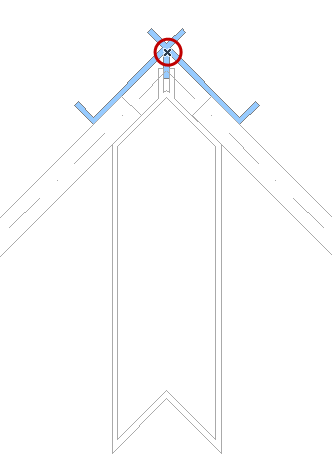

Se o perfil for uma Tampa de Canto de Parede Cortina, a origem encontra-se no exterior da superfície vidrada. A direcção para cima no perfil representa a direcção exterior da Moldura.


Tampa de Moldura	Tampa de Canto

Ver também Molduras de Parede Cortina do tipo canto.
