Editar Modificador de Afastamento

Tópicos desta secção

Reatribuir ponto de inserção da Cota

Adicionar/Remover Arestas a Uma Cota de Afastamento

Adicionar Cotas a Um Modificador de Afastamento

Dois Modificadores Ligados

Remover Arestas ou Cota Inteira

Apagar Modificador

Dar Novo Nome a Modificador

Tópico relacionado

Criar Novo Modificador de Afastamento - Exemplo

Modificadores de Afastamento: Dicas e Truques

Reatribuir ponto de inserção da Cota

1. Active o modificador no Editor de Perfil (clique na Cota de Afastamento no Editor de Perfil, ou seleccione-o na lista de Modificadores do Gestor de Perfis)

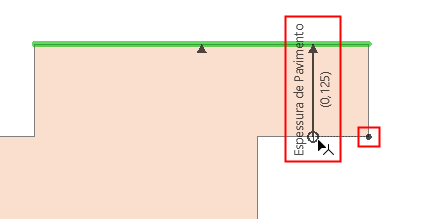

2. Verifique o feedback para ver o ponto de inserção da aresta/nó.





3. Clique no fim da Cota que pretende redefinir.

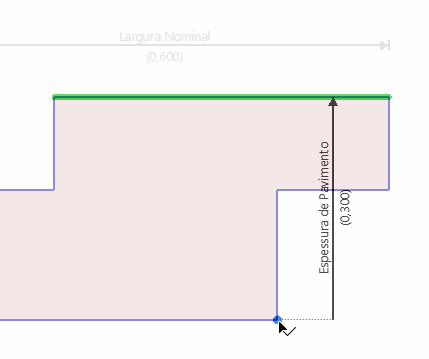

4. Passe para outro nó ou aresta e clique para reatribuir o ponto de inserção da Cota.





Adicionar/Remover Arestas a Uma Cota de Afastamento

Pode vincular múltiplas arestas a um única Cota. Todas as arestas mover-se-ão em conjunto, ao mesmo tempo.

Neste exemplo, o Modificador existente é designado de "Topo".

1. No Editor de Perfil, passe o rato sobre a Cota ou uma aresta atribuída do modificador de Topo.

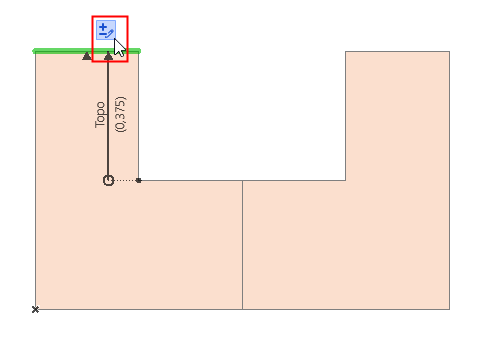

2. Clique no controlo que aparece: Adicionar/Remover Aresta.

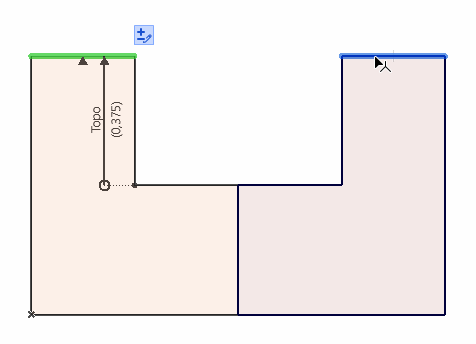

3. Quando move o cursor, as arestas elegíveis (inicialmente apresentadas a preto) são realçadas a azul. Clique para escolher uma aresta.
4. Um segundo clique define a sua direcção.

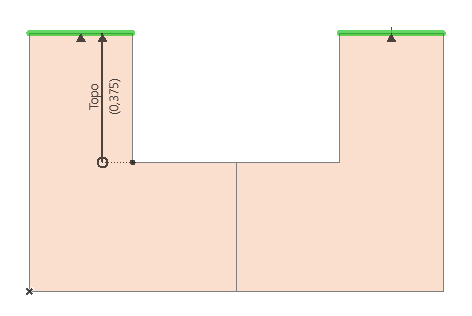

5. A segunda aresta é adicionada à Cota existente.

Adicionar Cotas a Um Modificador de Afastamento

Pode adicionar múltiplas cotas ao mesmo Modificador de Afastamento. Toda a cota subsequente terá o mesmo comprimento. Isto permite que diferentes arestas no mesmo Modificador tenham pontos de inserção dedicados - no caso onde esses pontos de inserção são movidos por outros Modificadores.

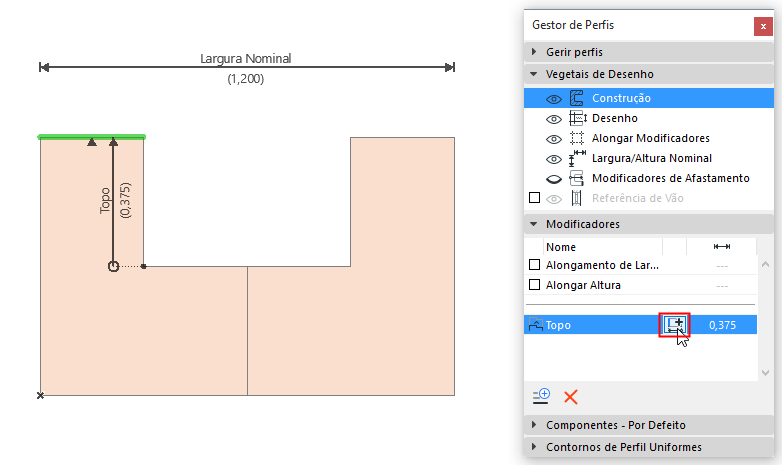

1. No Gestor de Perfis, seleccione o Modificador existente (Topo).
2. Clique no ícone Adicionar Cota.

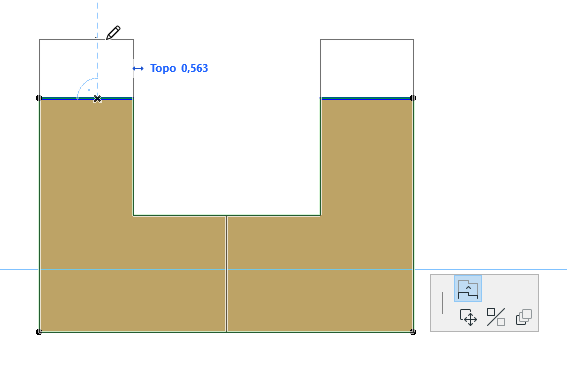

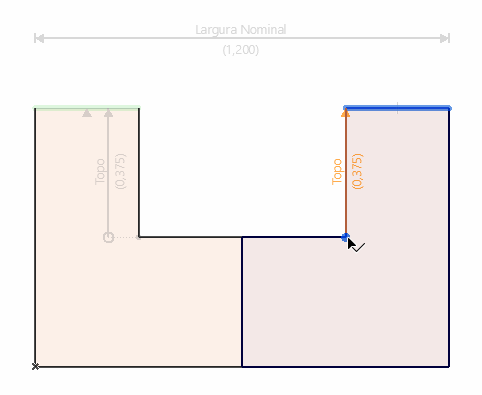

3. Quando move o cursor, as arestas elegíveis e nós de inserção são realçados a azul. Clique para escolher uma aresta, depois insira a cota da forma habitual. O seu comprimento de cota é igual ao existente, definido no Modificador (definido pela primeira cota).

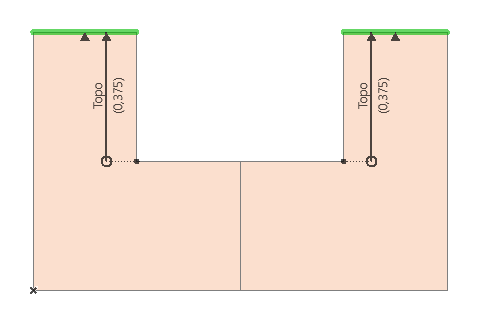

4. O Modificador único resultante controla duas arestas inseridas em separado.





Dois Modificadores Ligados

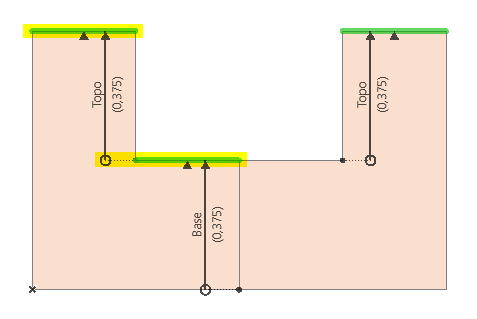

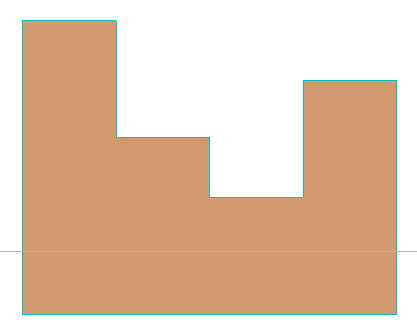

Neste exemplo, a Cota de Afastamento "Topo" do lado esquerdo é inserida numa aresta que, ela própria, é um Modificador (Base). Tenha em atenção que a cota "Topo" do lado direito tem o seu próprio ponto de inserção.

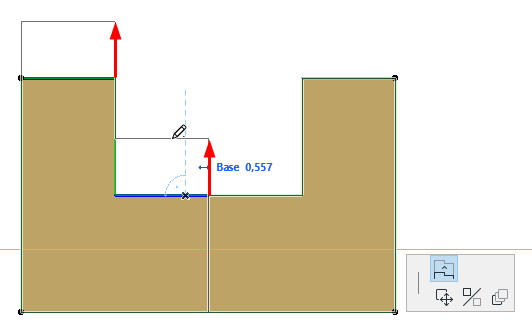

Se um ponto de inserção for movido, também a cota que este fixa será movida. Neste caso, se a Base for afastada, a cota de Topo do lado esquerdo (inserida na Base) também é movida.

A aresta de Topo do lado direito, contudo, permanece na sua posição: o seu ponto de inserção não foi movido.

Remover Arestas ou Cota Inteira

1. No Gestor de Perfis, active o Modificador que deseja editar; ou clique numa Cota de Afastamento cinzenta para a activar e seleccionar

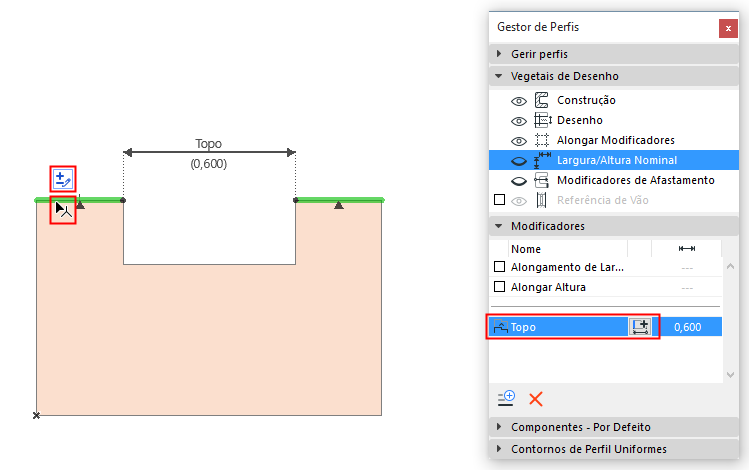

2. No Editor de Perfil, passe o cursor sobre a aresta ou cota.
3. Clique no controlo que aparece: Adicionar/Remover Aresta.

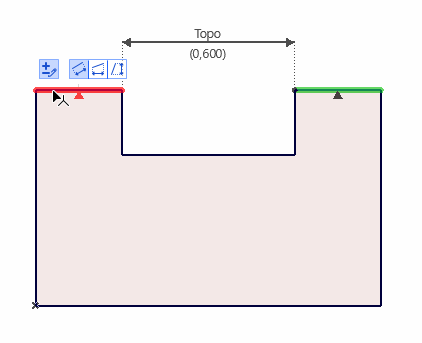

4. Passe o rato sobre a aresta, de forma a ficar vermelha: clique para apagar.





A aresta é apagada.

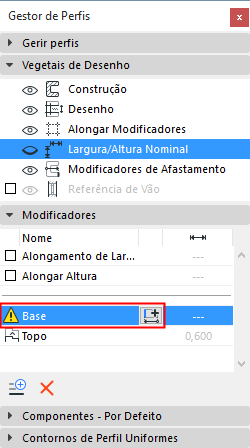

Se passar o rato sobre a última aresta ou cota, toda a cota e aresta será realçada a vermelho. Quando todas as cotas num modificador são apagadas, esses Modificador recebe um aviso no Gestor de Perfis.

Se necessário, clique em Adic Cota de Afastamento para criar uma nova Cota e aresta atribuída para esse Modificador.

Apagar Modificador

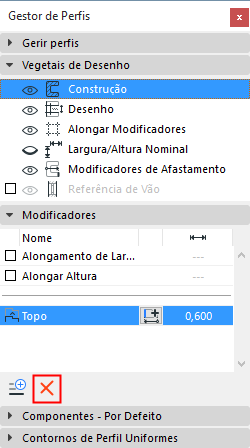

1. No Gestor de Perfis, seleccione o Modificador a apagar.
2. Clique em Apagar.

Todas as Cotas de Afastamento e arestas atribuídas nesse Modificador serão apagadas.

Dar Novo Nome a Modificador

Na lista de Modificadores, faça duplo clique no respectivo nome para editar no lugar.
