“Virtual Trace”: utilizar Referências para Edição e Comparar Vistas do Modelo e Desenhos
No Archicad, pode optar por visualizar duas Vistas diferentes em conjunto, em qualquer Janela do Modelo ou de Layout:
- o Conteúdo Activo - o modelo ou desenho em que está a trabalhar actualmente (“Activo”)
- a Referência, colocada opcionalmente ao lado, por cima ou por baixo do conteúdo actualmente activo. Esta Vista é uma espécie de base de comparação, facilitando o cruzamento de múltiplas Vistas do Modelo/Desenhos no mesmo ecrã.
A Referência é, essencialmente, um apoio de edição temporário, ligado à Janela actualmente activa. A Referência seleccionada aparece numa posição predefinida (apropriada ao tipo de Conteúdo Activo e de Referência).
Três tipos de item podem ser seleccionados como Referência:
- Pontos de Vista. Qualquer item do Mapa de Projecto do Navegador (excepto itens da janela 3D e listagens) pode ser definido como Referência. O Ponto de Vista de Referência reflecte sempre as definições actuais da Janela activa.
- Vistas. Qualquer item do Mapa de Vistas do Navegador (excepto itens da janela 3D e listagens) pode ser definido como Referência. As definições de Vista da Referência são independentes da Janela activa. Por exemplo, se alterar a Combinação de Vegetais da Janela activa, a Referência não é alterada. Se uma Vista for apagada do Mapa de Vistas, a respectiva Referência deixará de estar disponível.
- Layouts (e respectivos desenhos).

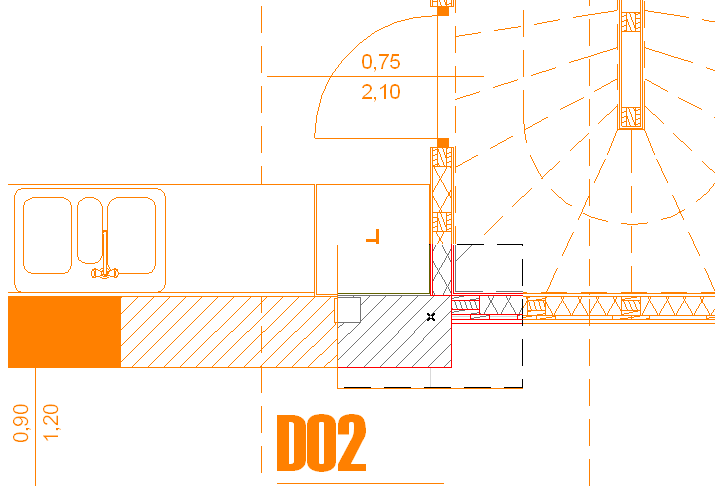

Por exemplo, pode desenhar um pormenor de cobertura numa Janela de Pormenor (o Conteúdo Activo) enquanto visualiza a secção de parede relevante como Referência.
Uma Janela só pode mostrar uma Referência de cada vez. No entanto, à medida que navega pelas Janelas do Projecto, pode visualizar uma Referência diferente em cada uma:
- A Janela da Planta tem uma única Referência para todos os pisos

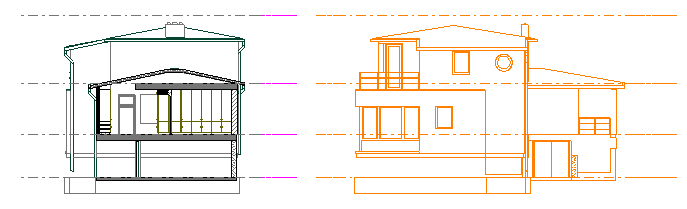

- Cada Secção, Alçado, Alçado Interior, Documento 3D, Folha de Trabalho, Pormenor, Layout e Layout Mestre pode ter a sua própria Referência exclusiva.
As Definições da Referência são gravadas juntamente com a Janela (por exemplo, cada Secção do seu Projecto pode ter uma Referência de cor diferente e filtrar diferentes elementos).
As Referências também são gravadas com o ficheiro do Projecto. Todos os parâmetros definidos pelo utilizador e relacionados com a Referência, como a Lista de Referências Recentes e as cores de Referência recentemente seleccionadas, são gravados com o ficheiro do Projecto.
Ao utilizar o comando Imprimir numa Janela de Modelo ou de Layout, pode optar por imprimir a Referência actualmente activa.
Quando colocar um Desenho num Layout, o conteúdo do Desenho não incluirá a Referência.
O utilizador pode deslocar e rodar a Referência conforme necessário, apesar de existirem definições lógicas por defeito para cada combinação de Conteúdo Activo/Referência, que alinhará ambas as Vistas correctamente no contexto específico.
As Opções de Visualização no Ecrã (menu Visualização) afectam a Referência da mesma forma que afectam o Activo.
O cursor é sensível aos elementos da Referência. Consequentemente:
