Pontos Sensíveis Especiais

Activar Pontos de Vínculo

Dispõe das seguintes opções:

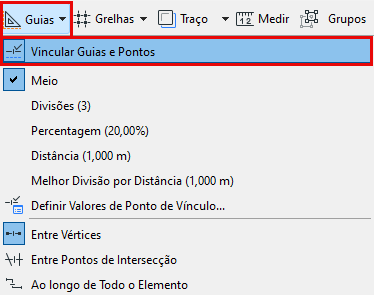

• Active Guias de Vínculo e Pontos de Vínculo a partir da Barra de Ferramentas Standard (menu Guias - se disponível)
• clique em Visualização > Pontos de Vínculo





Utilizar Pontos de Vínculo

Passe o seu cursor sobre o elemento no qual pretende ver Pontos de Vínculo.

Os Pontos Sensíveis aparecem. O seu número e posição dependem das opções definidas pelo utilizador.

Ver Definir Intervalos dos Pontos de Vínculo, em baixo.

Os Pontos de Vínculo actuam como um ponto quente temporário - pode dar um salto até eles com o seu cursor e eles também servem como pontos de Referência de Vínculo. ( Ver Activar as Referências de Vínculo .) Pode começar a desenhar novos elementos a partir destes pontos, ou utilizá-los para editar em relação outros elementos.

Os Pontos de Vínculo desaparecerão dentro de 5 segundos. Contudo, se eles estiverem localizados ao longo de um segmento de Referência de Vínculo temporário, permanecerão visíveis enquanto essa Referência o estiver.

Outra forma de utilizar pontos de vínculo é desenhar um vector temporário que apresenta os Pontos de Vínculo definidos.

Ver Vincular Restrição de Ponto.

Definir Intervalos dos Pontos de Vínculo

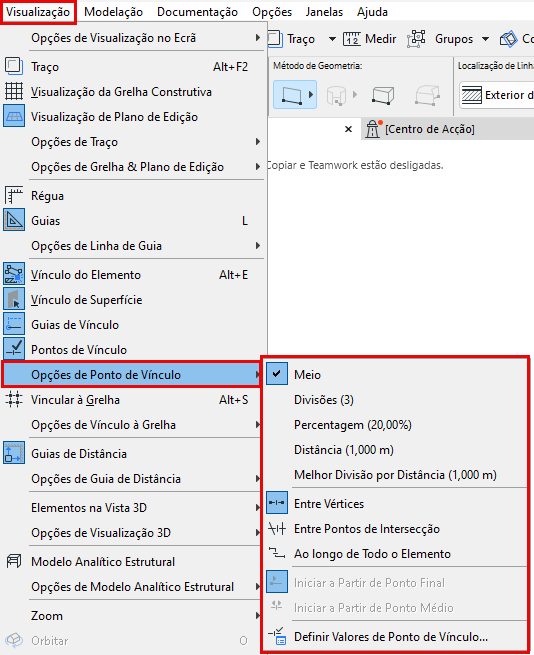

Utilize os comandos do menu Visualização > Opções de Ponto de Vínculo ou a barra de ferramentas de Ajudas de Desenho.

• Meio: divide uma aresta em duas partes iguais.
• Divisões: divide uma aresta num número definido de segmentos. Gama: 3-100.
• Percentagem: divide uma aresta em duas partes de acordo com a percentagem definida.
• Distância: divide uma aresta em dois segmentos de acordo com a distância definida.
• Melhor Divisão por Distância: os pontos de vínculo dividirão a aresta em partes iguais que estão o mais junto possível, em comprimento, à distância definida aqui.
  Nota: defina as suas divisões, percentagem, etc. preferidas, na caixa de diálogo Valores do Ponto de Vínculo.

  Ver Valores de Ponto de Vínculo, em baixo.

Ao utilizar o intervalo Percentagem ou Distância, tem duas opções adicionais:

• Iniciar a Partir de Ponto Final: o ponto de vínculo é colocado a uma determinada percentagem/distância medida a partir do ponto final do elemento, que está mais próximo do cursor.
• Iniciar a Partir de Ponto Médio: o ponto de vínculo é colocado a uma determinada percentagem/distância medida a partir do ponto médio do elemento.

Valores de Ponto de Vínculo

A partir do menu Pontos de Vínculo na barra de ferramentas Ajudas de Desenho (ou Visualização > Opções de Ponto de Vínculo), clique em Definir Valores de Vínculo.

Na caixa de diálogo que aparece, defina os valores para as suas divisões, percentagem e/ou distância.

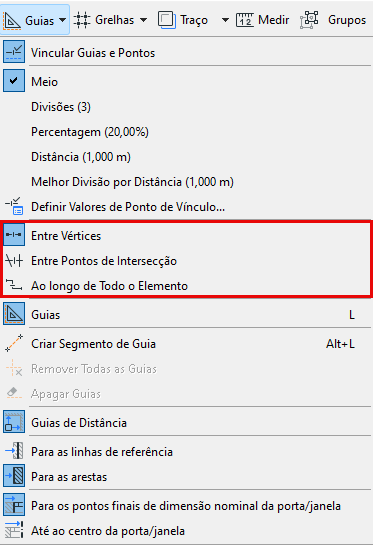

Opções de Pontos de Vínculo

Seleccione uma opção de Pontos de Vínculo:

• na barra de ferramentas Ajudas de Desenho
• no menu Visualização
• Menu Guias na barra de Ferramentas Standard (se disponível)

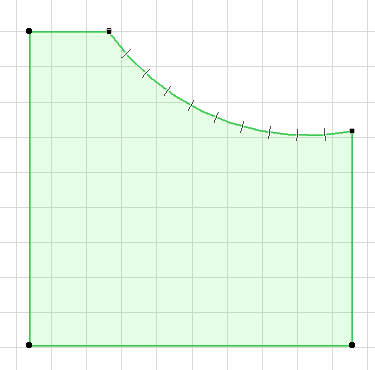

• Entre Vértices: os pontos de vínculo aparecem apenas no segmento escolhido (entre vértices próximos).

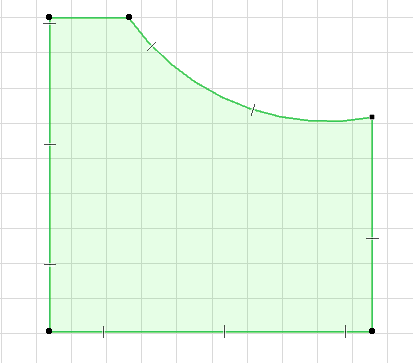

• Ao Longo de Todo o Elemento: os pontos de vínculo aparecem nos intervalos definidos ao longo de todo o elemento (incluindo elementos de polígono), independentemente de quaisquer elementos de intersecção.

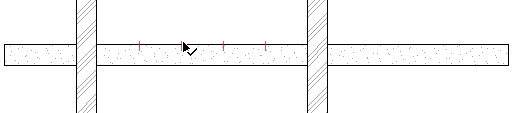

• Entre Pontos de Intercepção: os pontos sensíveis são colocados no elemento escolhido apenas de um ponto de intersecção para o seguinte.





Cor de Ponto de Vínculo

Para personalizar a cor dos seus Pontos de Vínculo, utilize o controlo em Opções > Ambiente de Trabalho > Introduzir Restrições e Guias.
