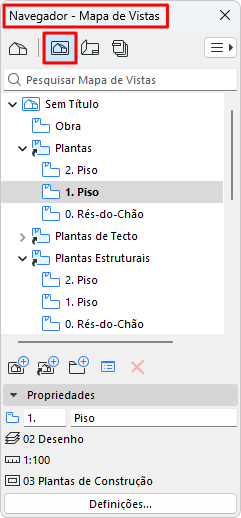

Mapa de Vistas do Navegador
Lista das vistas guardadas do projecto.
Os ícones de visualização (No Navegador e na barra de tabs) são azuis.
Utilize o campo de pesquisa para localizar itens pelo nome.
O que é uma Vista?
Uma visão é uma versão guardada de um ponto de vista. Cada vista é definida pelos seus Tipos de Projecções, que se configuram para um determinado fim.
Definições da Vista
Os Tipos de Projecções são os seguintes:
- Combinação de Vegetais
- Escala
- Visualização da Estrutura Parcial
- Conjunto Canetas
- Combinação de Opções de Visualização do Modelo
- Sobreposição Gráfico
- Filtro de Renovação
- Combinações de Opções de Projecto
- Plano de Corte em Planta
- Cotas
- Zoom e Rotação
- Definições de Imagem (para vistas Janela 3D): inclui tipos de projecção 3D (incluindo zoom), elementos filtrados em 3D, Estilos 3D, planos de corte 3D, Secções 3D e definições de Rendering.
- Selecção existente (apenas 3D)
Definir uma Vista
Para configurar uma nova vista, abra uma janela do projecto (Planta, Secção/Alçado, Pormenor, Documento 3D, Pormenor, Folha de Trabalho, 3D, Mapa Interactivo ou Listagem) e ajuste as definições, conforme necessário.
É útil utilizar os controlos de Opções Rápidas no fundo da barra de scroll.
Mesmo que o Projecto sofra alterações, as definições das Vistas guardadas mantêm-se inalteradas, a não ser que as modifique expressamente.
Para mais informações, veja Clonar uma Pasta no Mapa de Vistas.
Guardar Vista
Para guardar uma Vista, tem as seguintes opções:

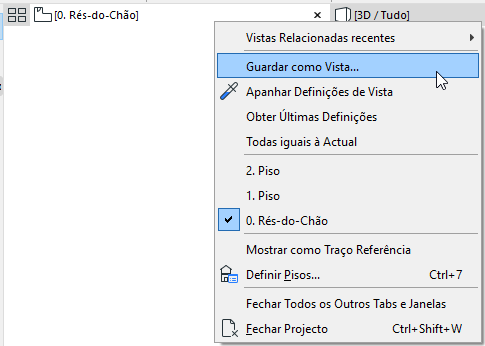

- Clique em Guardar como Vista no menu de contexto do separador
- Clique em Guardar Vista Actual no menu de contexto do ponto de vista no Navegador Pop-up
A caixa de diálogo Tipo de Projecções aparece, permitindo-lhe modificar as definições antes de gravar a vista. Clique em Criar para guardar a vista.
Tenha em atenção que o ícone da barra de tab (azul) indica agora que o separador é uma vista guardada.
Redefinir com Definições Actuais
Utilize esta opção se as definições da vista actualmente aberta tiverem sido alteradas em comparação com as definições guardadas e pretender substituir as definições guardadas.
Dispõe das seguintes opções:

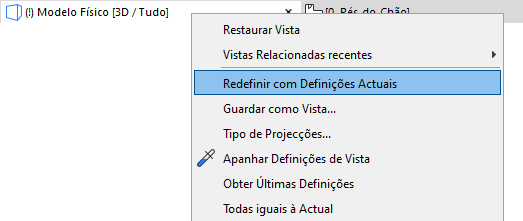

- Utilize o comando Redefinir no menu de contexto do separador de vista

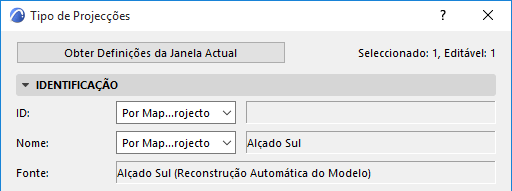

- Na caixa de diálogo Tipo de Projecções, clique em Obter Definições da Janela Actual.
Ver também Obter as definições actuais de Câmara e Visibilidade.
Restaurar Vista no Navegador
Se a vista actual que está a editar já não corresponder aos seus Tipos de Projecções guardados, aparece um ícone de "aviso" amarelo no fundo do Navegador, junto às definições alteradas, avisando-o de que as definições da vista actualmente activa já não correspondem aos tipos de projecções originais.

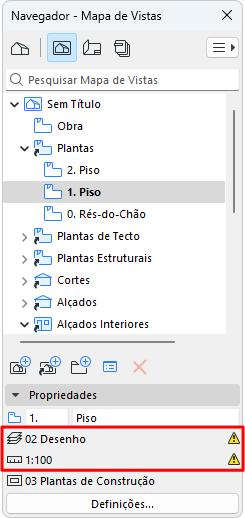

Por exemplo, a imagem em baixo indica que a escala e as definições de vegetais da janela ou do separador actual são diferentes das da vista guardada.
Para restaurar as definições guardadas da vista, faça duplo clique na vista no Navegador.
