Guias de distância

Activar as Guias de Distância

As Guias de Distância estão activadas por defeito.

Active-as ou desactive-as das seguintes formas:

• Visualização > Guias de Distância
• Opções > Ambiente de Trabalho > Orientador e Input de Coordenadas

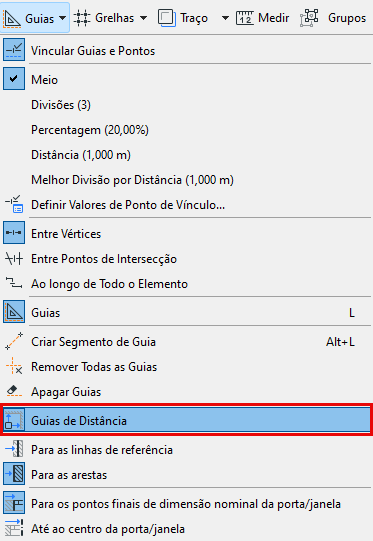

• Opção Barra de Ferramentas

A cor do Guia de Distância pode ser personalizada em Opções > Ambiente de Trabalho > Orientador e Input de Coordenadas.

Defina as Preferências de Guia de Distância

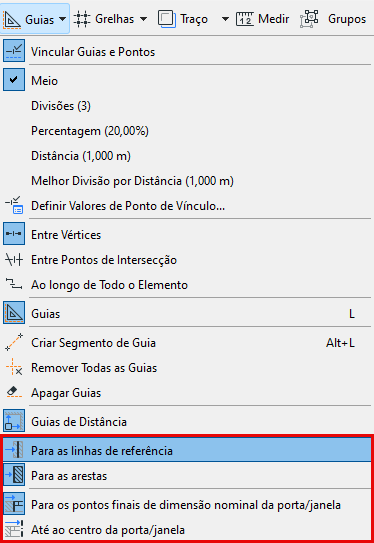

A partir da opção barra de ferramentas:

• Defina se as guias devem medir a partir dos bordos dos elementos ou a partir das suas linhas de referência
• Defina os pontos de referência de porta/janela a utilizar. Ver Pontos de Referência para Portas/Janelas.

Que elementos apresentam Guias de Distância?

Os seguintes elementos de "contexto" mostram Guias de Distância quando selecciona ou introduz um elemento autónomo:

• Grelha (sem a parte do marcador)
• Parede
• Viga
• Coluna

Guias de Distância - Prioridade

Quando vários tipos de elementos (visíveis no zoom actual) podem ser utilizados como elementos de contexto, as Guias de Distância "preferem" os elementos pela seguinte ordem:

1. Linhas
2. Paredes
3. Vigas
4. Pilares

Utilize Guias de Distância para editar o elemento seleccionado

1. Seleccione um único elemento dos seguintes tipos na Planta (elementos curvos não são suportados):
   • Parede
   • Viga
   • Coluna
   • Porta/Janela
   • Abertura
2. Edite a localização do elemento seleccionado utilizando o Orientador, tirando partido dos comentários das Guias de Distância.

   Ver Entrada de Elementos através do Orientador.

Nota sobre Guias de Distância com paredes e vigas

Quando se utilizam Guias de Distância para "mover" estes elementos longitudinalmente, eles esticam-se ou encolhem (em vez de se moverem de um sítio para outro). Consequentemente, as paredes e as vigas ligadas não se partem.

Utilizar Guias de Distância para a introdução de elementos

1. Active uma das seguintes ferramentas de elementos:
   • Parede
   • Viga
   • Coluna
   • Porta/Janela
   • Abertura
2. Defina a localização do cursor utilizando o Orientador. É necessário utilizar o teclado para introduzir o Orientador e editar os valores.
3. As Guias de Distância indicam a distância perpendicular entre a posição do cursor e os elementos de "contexto" circundantes. (Os elementos curvos não são suportados.)
   Nota: a posição do cursor que define é o ponto de partida da linha/eixo de referência do novo elemento.

Linha de Referência da Parede

Eixo de Referência da Viga

Cortes de Fim e Eixo de Referência de Pilar

Voltar a vincular a Guia de Distância a outra aresta de referência

Para um elemento selecionado na Planta, pode voltar a vincular manualmente a Guia de Distância a outra aresta.

1. Aponte o cursor para a seta no final da linha da Guia de Distância
2. Passe o rato para ver o comentário
3. Clique na seta para a editar
4. Clique em qualquer aresta válida (qualquer aresta de elemento projetado que seja paralela ao elemento seleccionado ou perpendicular à Guia de Distância)

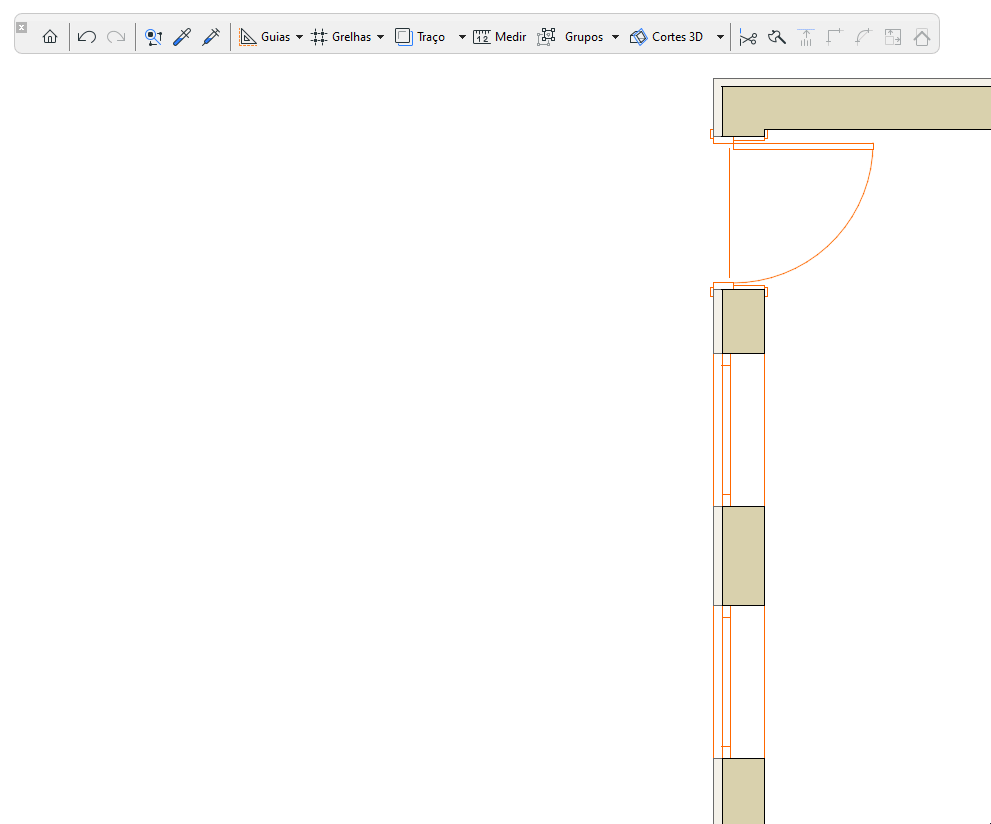

Pontos de Referência para Portas/Janelas

Seleccione os pontos de referência de porta/janela a utilizar:

• Para os limites de tamanho nominal: mede desde os limites de tamanho nominal da seleção até ao limite de tamanho nominal do elemento de referência Porta/Janela, se aplicável
• Para o centro: mede desde o ponto central da seleção até ao centro do elemento de referência Porta/Janela, se aplicável
