Interceptar dois Elementos

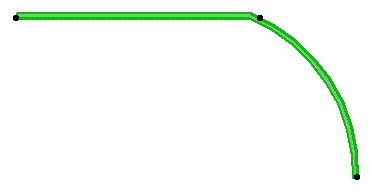

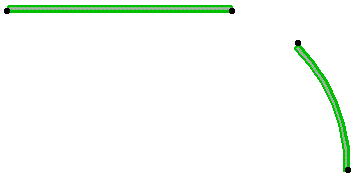

Pode intersectar dois elementos seleccionados entre si, fazendo com que se encontrem no ponto mais próximo das suas extremidades.
Este comando funciona com Linhas/PoliLinhas, Arcos, Paredes e Vigas.
- Seleccione os dois elementos.
- Utilize o comando Edição > Dar nova Forma > Interceptar (também disponível na barra de ferramentas Standard).
Note:
- Este comando só pode funcionar se os dois elementos estiverem visíveis no mesmo piso. Eles não têm de ter o mesmo Piso Original, mas têm, pelo menos, de ser visíveis no mesmo piso. (Se os elementos tiverem Pisos Originais diferentes e a sua visibilidade estiver definida como “Apenas no Piso de Origem,” este comando não irá funcionar.)
- Ao intersectar Linhas ou Polilinhas: se apenas uma extremidade for intersectada após o primeiro comando Intersectar, repita o comando para também intersectar as outras extremidades.
