Paredes e outros Elementos
Para informações sobre o modo como as intersecções (junções) funcionam entre os elementos construtivos:
Ver Intersecções de Elementos.
As outras funções seguintes também influenciam as intersecções de Paredes:
- Pilares e Paredes
Ver Pilares e Paredes.
- Os comandos Vincular podem cortar Paredes por Coberturas ou Membranas.
- Também pode cortar uma parede por uma Cobertura Plano-simples.
- A função Ajustar Elementos a Lajes permite-lhe ajustar Paredes a níveis específicos de uma ou mais Lajes localizadas acima e/ou abaixo delas.
- As Paredes podem ser ligadas a Paredes Cortina utilizando o comando Modelação > Vincular > Ligar Parede(s) a Parede Cortina. O mesmo comando está disponível em Modelação > Modificar Parede Cortina.
- Relação com Zonas: no painel Modelo das definições da Parede, defina qual deverá ser o comportamento da Parede em relação às zonas: como um limite da zona (fronteira), ou se a sua área/volume deve ser subtraído da zona em que se encontra, ou se não deve ter qualquer efeito sobre a zona.
Ver Relação com Zonas.
Cantos de Poliparedes
Quando ligadas a outras Paredes simples, as Paredes Poligonais mantém o seu contorno original.
Pode substituir esta definição original.

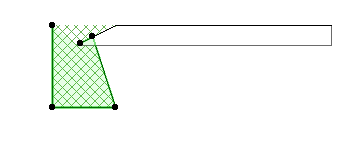

No exemplo seguinte, uma Parede Simples está ligada a uma Parede Poligonal.

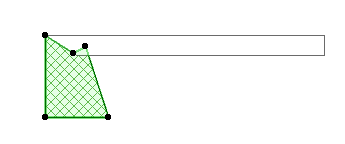

Agora, seleccione a caixa Cantos da PoliParede Podem Alterar na secção Geometria e Posicionamento da caixa de diálogo Definições de Parede (disponível com uma PoliParede seleccionada).
Este efeito é visível quando activa Visualização > Opções de Visualização no Ecrã > Limpar Intercepções de Paredes & Vigas.
