Escadas com Vínculo no Topo e Altura do Piso Alterada

Tal como as Paredes, as Escadas podem ser vinculadas a Pisos e, assim, acompanhar as alterações na altura do piso.

Ver Vínculo no Topo de Escada.

Se a altura do Piso se alterar apenas ligeiramente, as Escadas seguem a alteração automaticamente (o número de espelhos mantém-se fixo e apenas a altura dos espelhos será aumentada – dentro das Regras definidas).

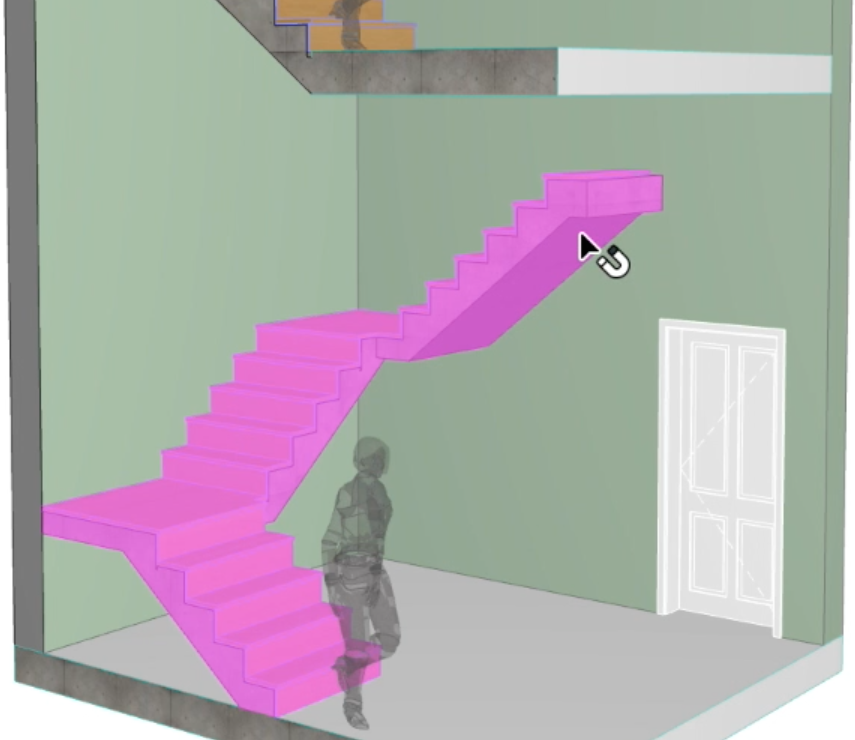

Se a altura do Piso se alterar significativamente, o MEP Designer realça as escadas afectadas em todo o projecto, até que o utilizador altere qualquer um dos dados indicados (p. ex., o número de passos ou Alturas de espelho).

Nota: Para definir a cor de realce dos Escadas não-válidas, use o controlo para elementos invertidos em Opções > Ambiente de Trabalho > Opções de Ecrã.

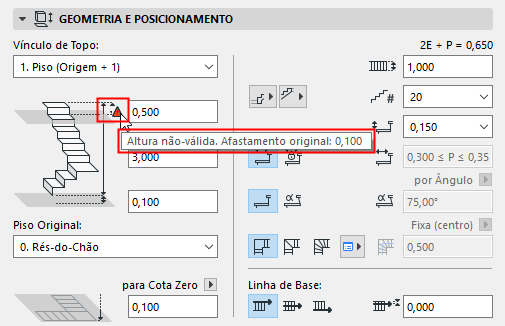

As Definições Escada fornecem feedback que indica os parâmetros alterados:



Para validar a Escada (ou seja, para a ampliar para o piso superior), introduza o valor de afastamento original no diálogo Definições e, depois, altere o número de Espelhos, se necessário.

Encontrar Escadas Não-válidas

Para localizar facilmente Escadas Não-válidas num projecto, utilize o conjunto integrado de Critérios para Escadas Não-válidas com Pesquisar & Seleccionar.
