Acabamentos de Cobertor e Espelho

Nas Definições Escada, seleccione Acabamento na árvore para abrir esta página.

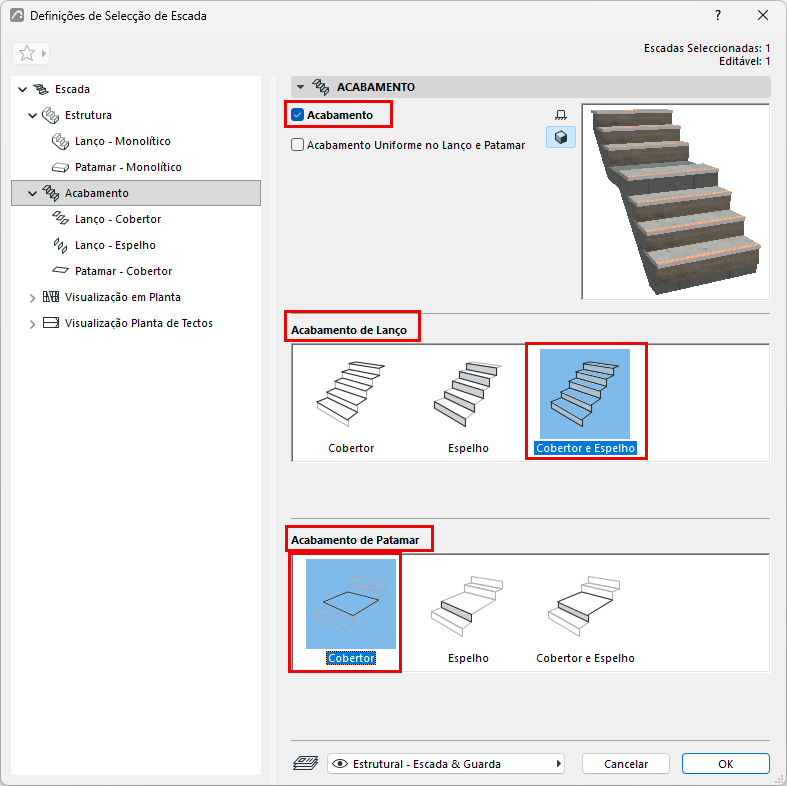

Assinale Acabamento para adicionar os componentes de Acabamento de Cobertor/Espelho à Escada.

Abaixo, clique nos componentes de que precisa:

  • Acabamento de Lanço: aplicar ao Cobertor, ao Espelho ou a ambos
  • Acabamento de Patamar: aplicar ao Cobertor, ao Espelho ou a ambos


Os componentes que escolher aparecem na estrutura em árvore: uma página de definições em separado para cada um dos acabamentos de Cobertor / Espelho / Patamar / Lanço.

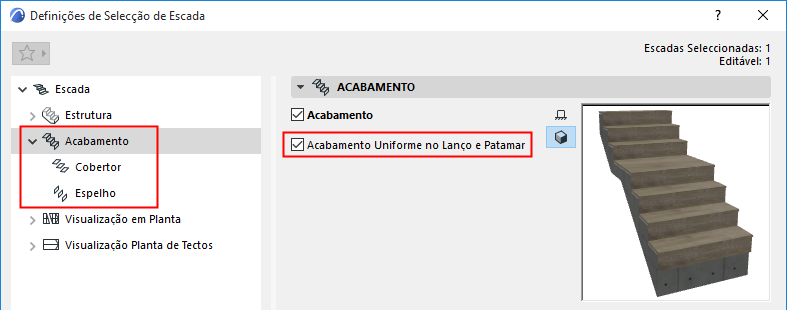

Acabamento Uniforme no Lanço e Patamar

Assinale esta opção para usar as mesmas definições de Acabamento para todos os Cobertores e Espelhos da Escada, nos Lanços e nos Patamares. Assim, reduz-se o número de páginas de definições.



Definições de Cobertor e Espelho: Escolher Componente

Nas páginas de Definições de Cobertor e Espelho, conforme aplicável, escolha um componente GDL do pop-up para servir de Acabamento:

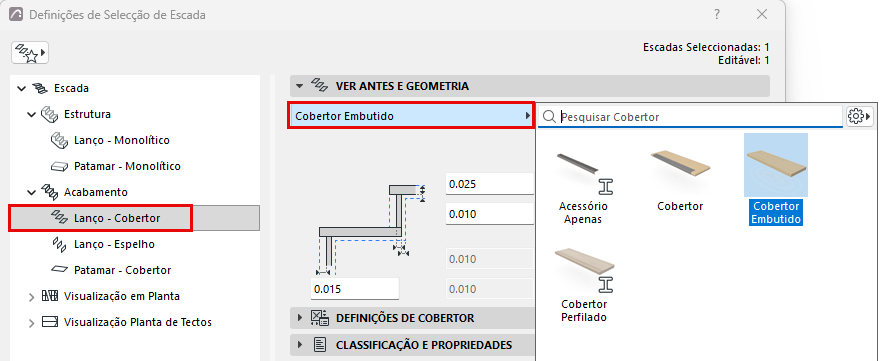

Figura 1. Escolher Componente como Acabamento de Cobertor

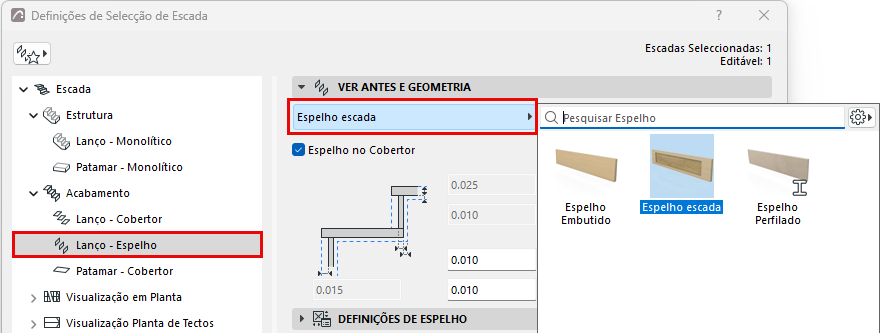

Figura 2. Escolher Componente como Acabamento de Espelho

Espelho no Cobertor: assinale esta opção para colocar o Espelho no topo do Cobertor. (Se esta opção não estiver assinalada, o Espelho estende-se até ao plano da base do Cobertor - ver diagrama.)

Definições de Cobertor e Espelho

Use o painel de Definições de Cobertor ou Espelho para especificar a forma e o aspecto do acabamento escolhido. As definições variam em função do componente escolhido:

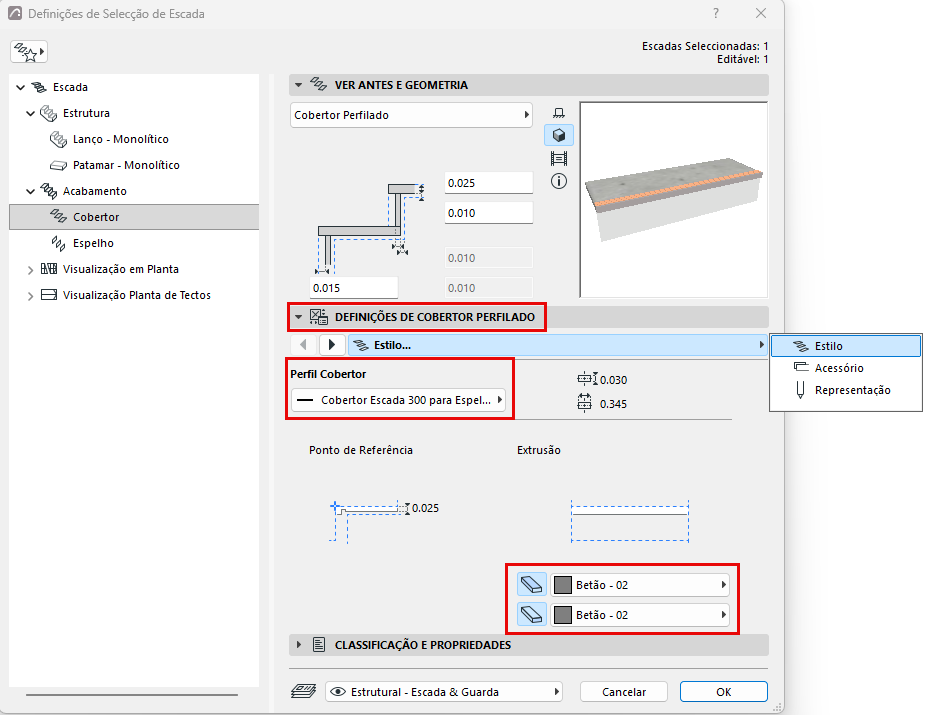

Figura 3. Escolher Perfil do Cobertor e Materiais de Construção

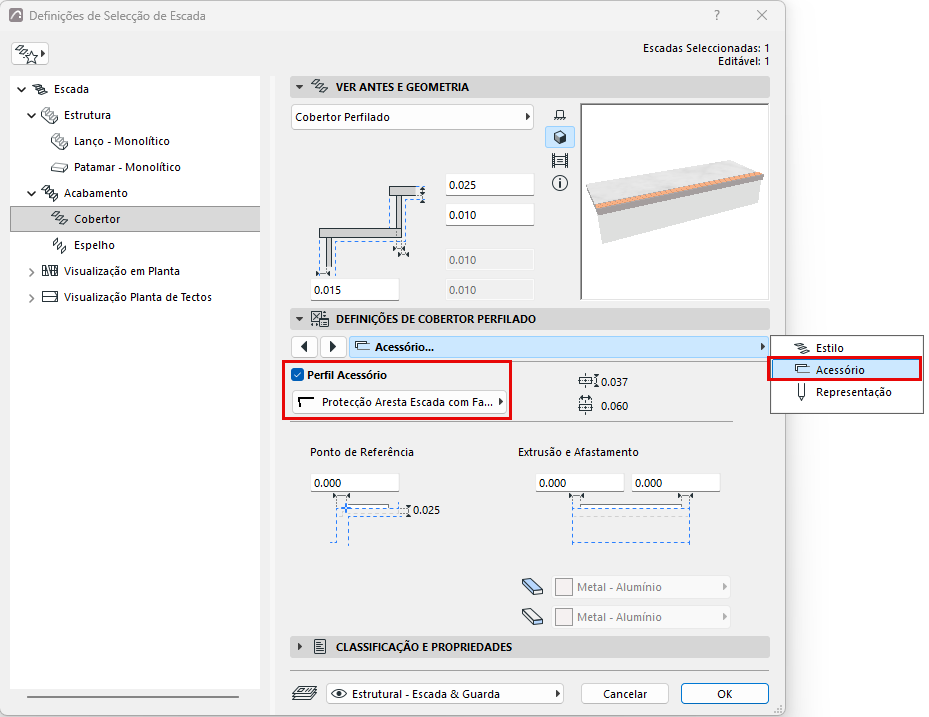

Figura 4. Escolher um Perfil de Cobertor Acessório Separado

Definir componentes como Núcleo/Acabamento/Outro

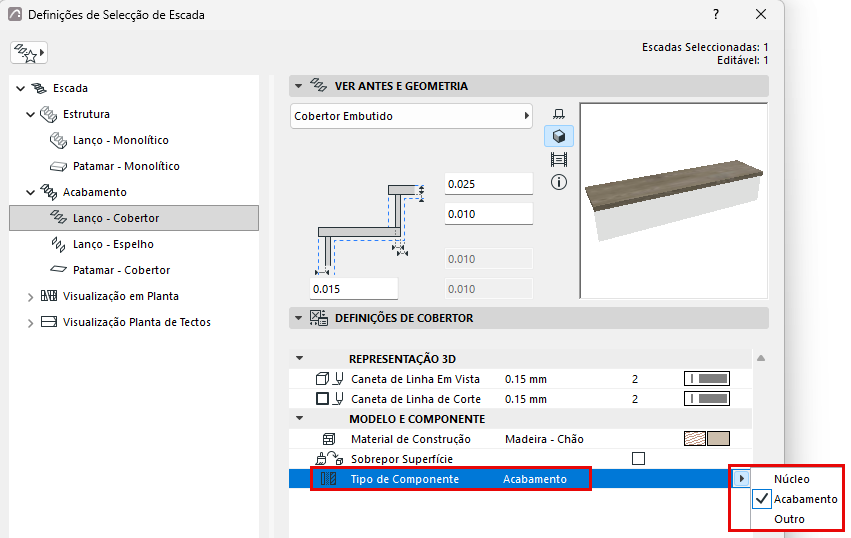

Na secção Representação da caixa de diálogo Definições: defina os componentes como Núcleo/Acabamento/Outro. (Para definir as peças separadamente, desmarque "Tipos de Componente Uniformes".)

Definir tipos de componente desta forma permite-lhe controlar a sua visualização através da Visualização da Estrutura Parcial. Por exemplo, para visualizar vistas de coordenação apenas de estrutura, escolha "Apenas Núcleo" como a definição de Visualização da Estrutura Parcial da vista. Isto irá ocultar os componentes de escada que estão definidos como "Acabamento" ou "Outro".

A Visualização da Estrutura Parcial de componentes de escada é suportada em vistas baseadas no modelo 3D (p. ex., Cortes). Em Plantas dos Pisos e Plantas de Tectos, as escadas são visualizadas como símbolos e não são afectadas pela Visualização da Estrutura Parcial.
Nota: Para componentes de perfil, defina o respectivo tipo no Gestor de Perfis.
