No entanto, pode usar as Definições Escada (Estrutura de Lanço):
para definir os fins das estruturas de Escada
para criar conexões entre os Lanços e Patamares de uma Escada. Pode usar diferentes conexões numa única Escada.

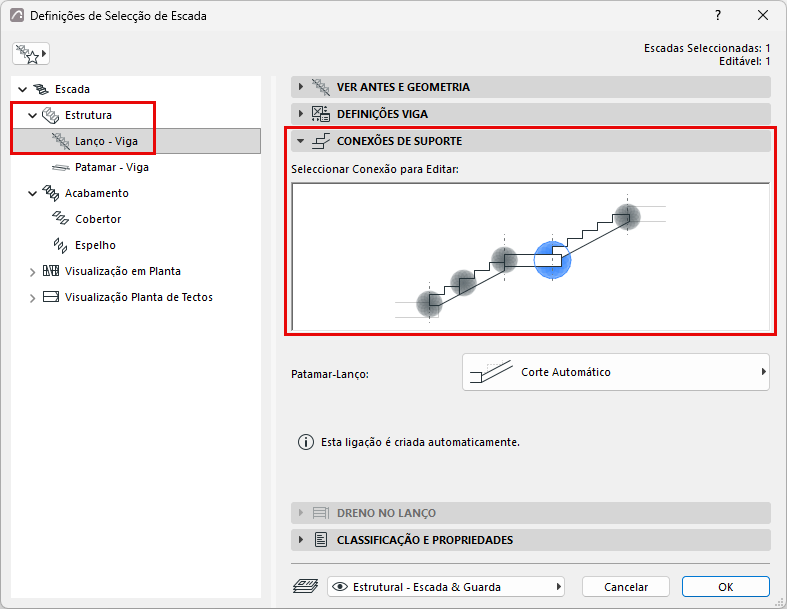

Para definir Fins e Conexões para uma Escada, aceda à página Definições de Estrutura de Lanço e ao Painel de Suporte e Conexões. Este painel está disponível nas Definições Escada (Estrutura de Lanço) e para a Estrutura de Lanço seleccionada no modo de Edição.
Todas as conexões e fins de Lanço e Patamar da Escada são tratados aqui:
Lanço-Início
Lanço-Fim
Lanço-Patamar
Patamar-Lanço
Lanço-Lanço

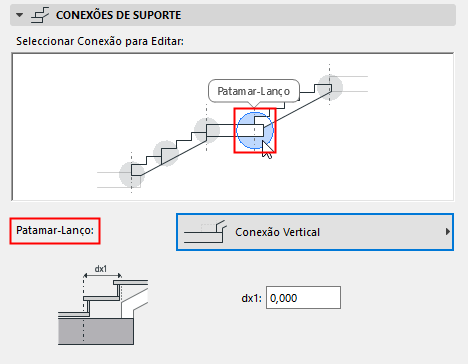

Na Previsualização, passe o cursor e clique para escolher a ligação ou fim que pretende editar.
No pop-up, escolha o tipo de Conexão pretendido. Trata-se de um conjunto fixo de opções, que variam em função da estrutura e da conexão/tipo.

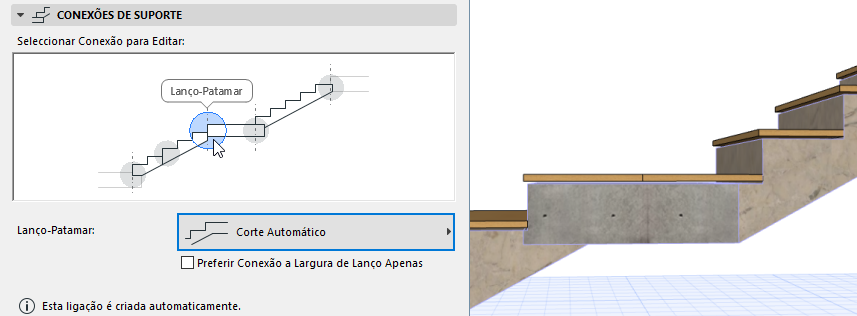

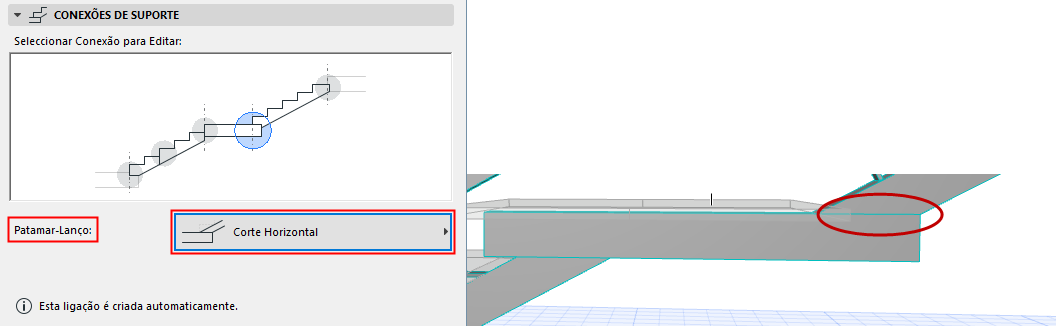

As opções Automáticas não requerem quaisquer definições adicionais do utilizador.Figura 1. Conexão Patamar-Lanço: Corte Automático

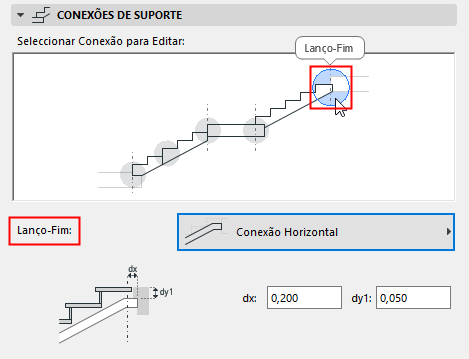

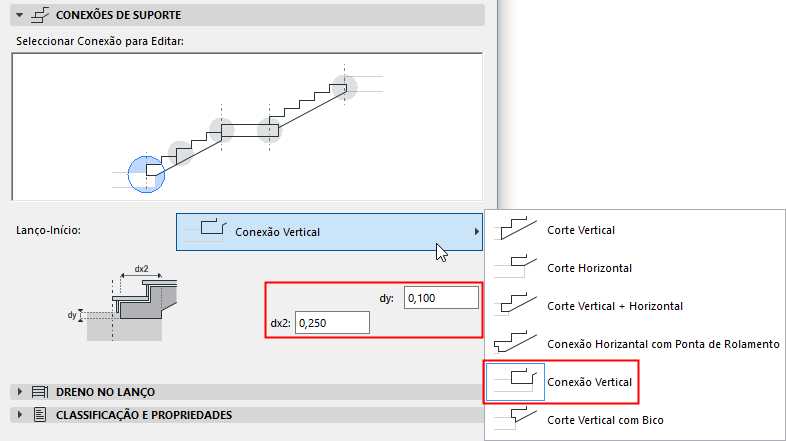

Fins de Lanço de Viga: Horizontal e Vertical

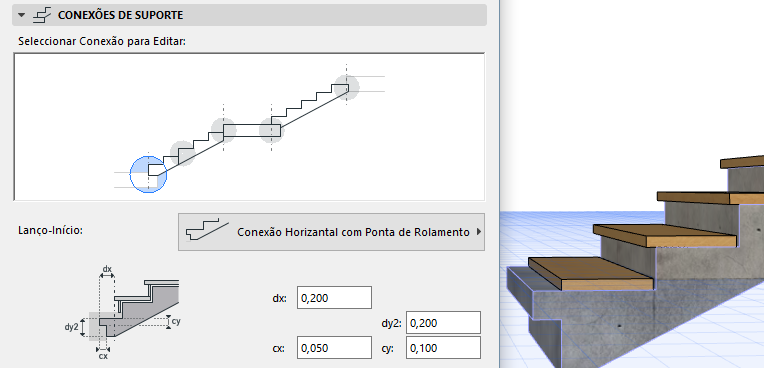

Figura 2. Fim de Lanço Monolítico: Horizontal com Ponta de Suporte

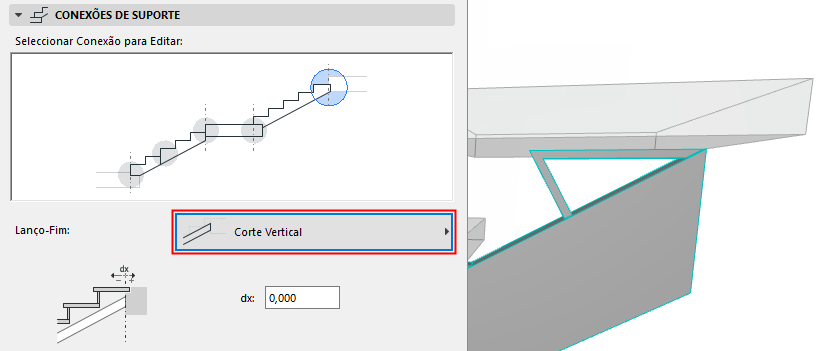

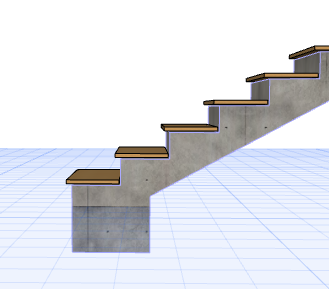

Fim de Lanço Monolítico: Ajustar Corte Vertical

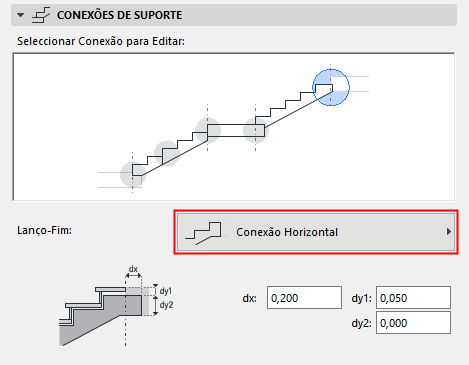

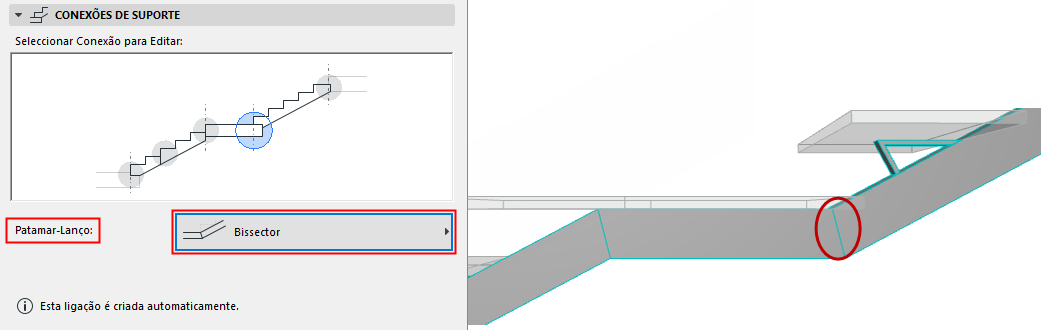

Figura 3. Conexão Patamar-Lanço: Bissector Figura 4. Conexão Patamar-Lanço: Horizontal
Use o tipo de conexão seguinte para ficar com espaço para um elemento adicional (p. ex., Coluna):

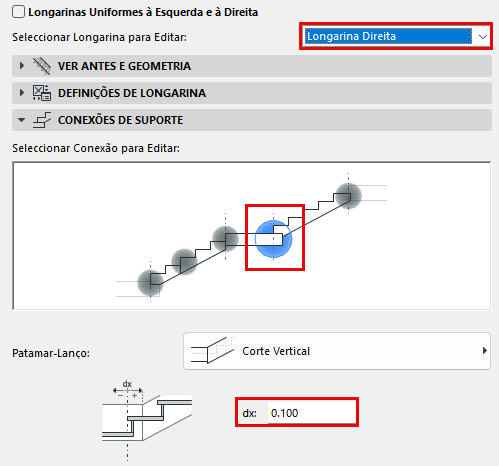

Conexão de Longarina Lanço-Patamar: Ajustar Corte Vertical para Adicionar Intervalo
