Opções de Visualização do Modelo: Nível de Pormenor dos Símbolos de Escada e Guarda
Este painel encontra-se em Documentação > Visualização do Modelo > Opções de Visualização do Modelo. Utilize estas definições para definir a visualização de símbolos de Escada e Guarda em Plantas e Plantas de Tectos Reflectidos.
Por defeito, vê a configuração "Definições Simples". Se precisar de personalizar estas Definições Simples, use a página Definições Avançadas para obter opções mais detalhadas.

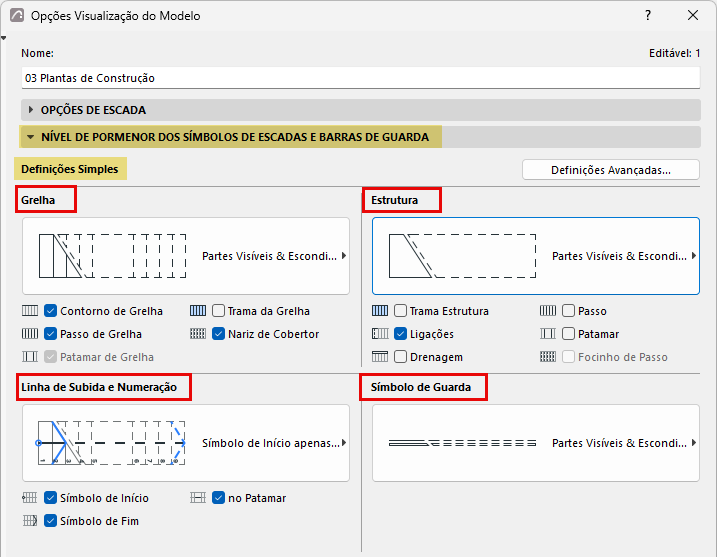

Definições Simples para Nível de Pormenor de Escada/Guarda

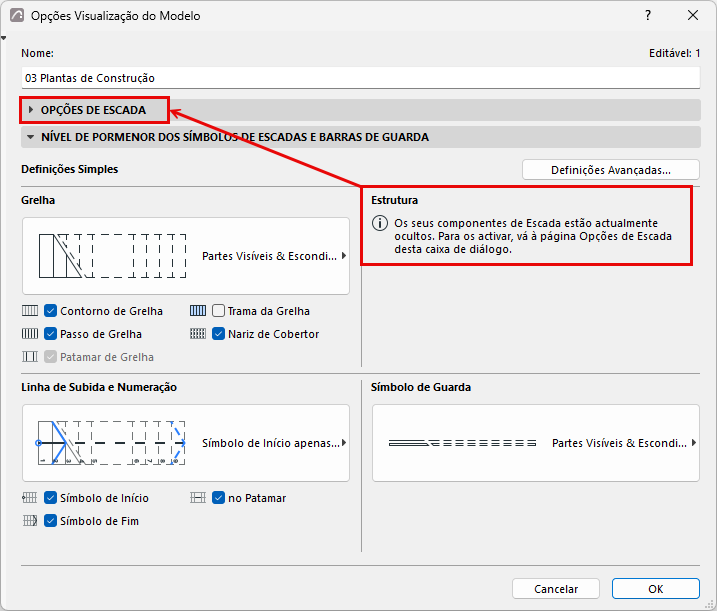

O modo Definições Simples apresenta os quatro grupos principais de símbolos de Escada e Guarda: Grelha, Estrutura, Linha de Subida e Guarda.
Utilize esta página para definir as suas configurações de visualização preferidas.

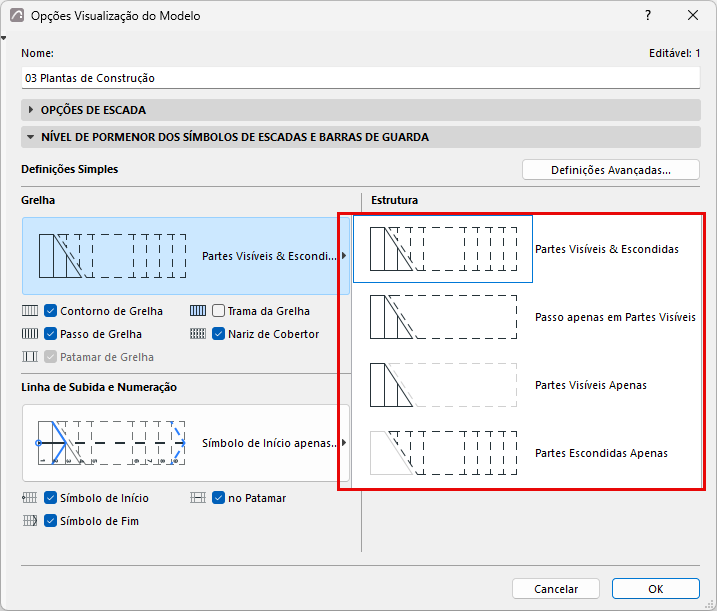

Em cada grupo, assinale as caixas de verificação dos itens a apresentar. Em seguida, utilize o pop-up para definir o Nível de pormenor pretendido.
Partes Visíveis e Partes Escondidas
As "Partes Visíveis" de uma Escada representam o aspecto primário da Escada e são apresentadas usando o tipo de linha "Visível" definido nas Definições Escada (normalmente, uma linha contínua).
As "Partes Escondidas" de uma Escada representam o aspecto secundário da Escada e são apresentadas usando o tipo de linha "Escondida" definido nas Definições Escada (normalmente, uma linha tracejada).
Ver Definir Atributos para Cada Componente de Símbolo de Escada.
As partes visíveis estão, normalmente, sob a Linha de Corte; as partes escondidas estão, normalmente, acima da Linha de Corte.

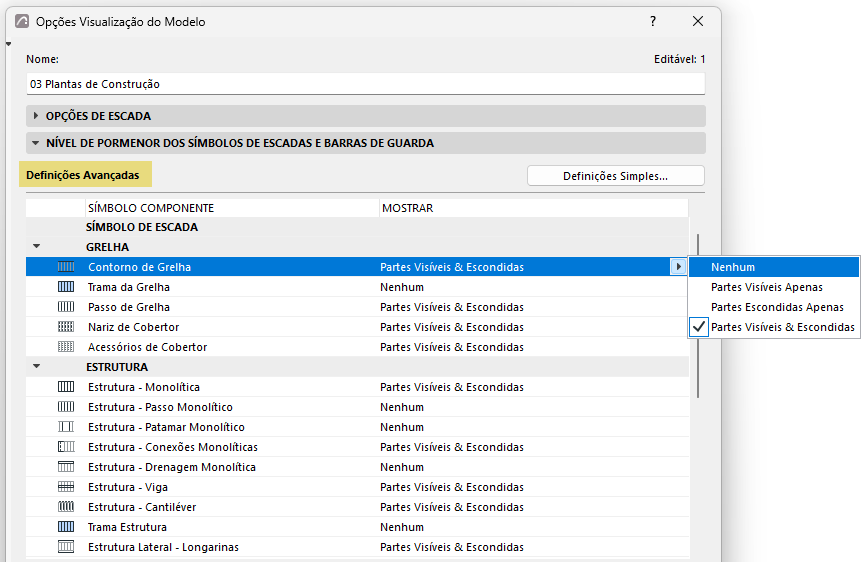

Definições Avançadas para Nível de Pormenor de Escada/Guarda
Utilize este modo para uma personalização detalhada da visualização dos símbolos de Escada/Guarda. Para abrir, clique no botão "Definições Avançadas" a partir do modo Definições Simples do painel Nível de Pormenor dos Símbolos de Escada e Guarda.
No modo Definições Avançadas, todos os componentes de símbolo são apresentados sob a forma de lista, em grupos lógicos. Utilize o menu pop-up para definir as preferências de visualização.

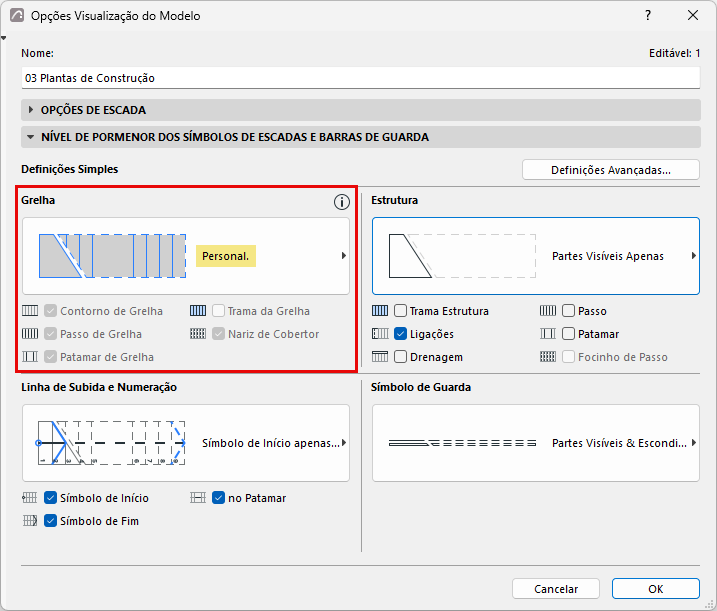

Se fizer alterações nas Definições Avançadas (por exemplo, ocultar a Grelha), isso sobrepor-se-á às Definições Simples, onde os controlos relevantes serão apresentados como "pessoal".
