Modo de Edição para Pilares de Múltiplos Segmentos
Para um Pilar de múltiplos segmentos, utilize o modo de Edição para editar cada segmento em separado. O modo de Edição é ideal para ajustar graficamente a geometria dos segmentos com precisão.
Entrar em Modo de Edição
Seleccione um Pilar de múltiplos segmentos em qualquer vista do modelo, execute uma das seguintes acções:
Utilizar o Modo de Edição

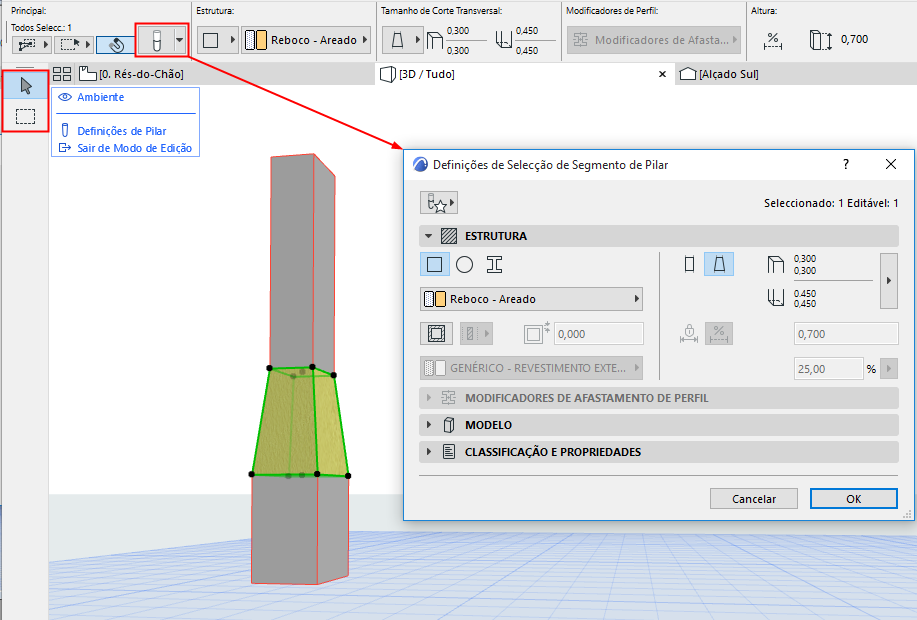

No modo de Edição, a caixa de ferramentas normal é substituída por ferramentas apenas de selecção e uma palete de visualização.
- Utilize o selector Ambiente na palete de visualização para mostrar/esconder o restante modelo de construção (ou seja, tudo à parte do Pilar seleccionado). No modo de Edição, não pode editar o resto do modelo.
- A partir da palete de visualização, está disponível toda a caixa de diálogo Definições de Pilar.
- A partir da Caixa de Informações, pode abrir uma caixa de diálogo Definições limitada, específica do segmento.Nota: A cor do botão Editar e da caixa de ferramentas do modo Editar pode ser personalizada em Opções > Ambiente de trabalho > Orientador e Input de Coordenadas.

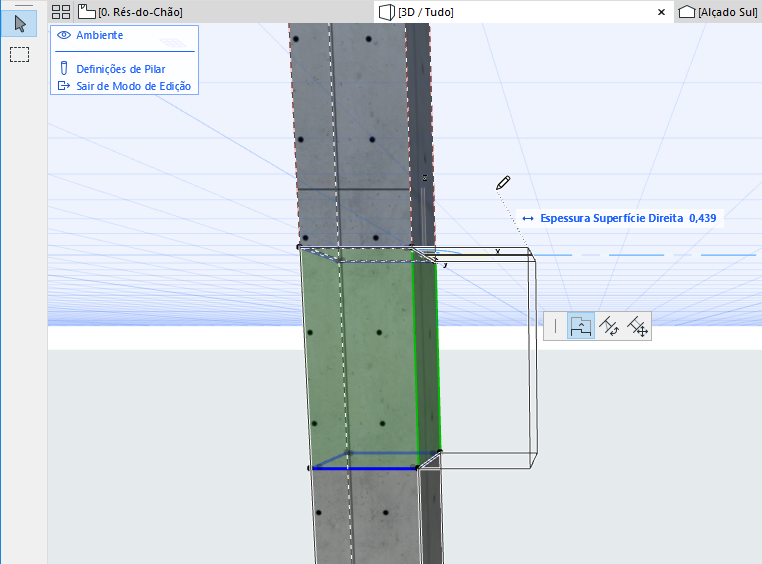

Por exemplo, edite os Modificadores de Perfil de um segmento de Pilar perfilado:
Sair de Modo de Edição
Dispõe das seguintes opções:
- Clique em Esc
- Clique em Sair de Modo de Edição na palete de visualização.
- Use Modelação > Sair de Modo de Edição de Pilar.
Clique nas Definições de Pilar na palete de visualização para aceder à caixa de diálogo definições para o segmento seleccionado.
